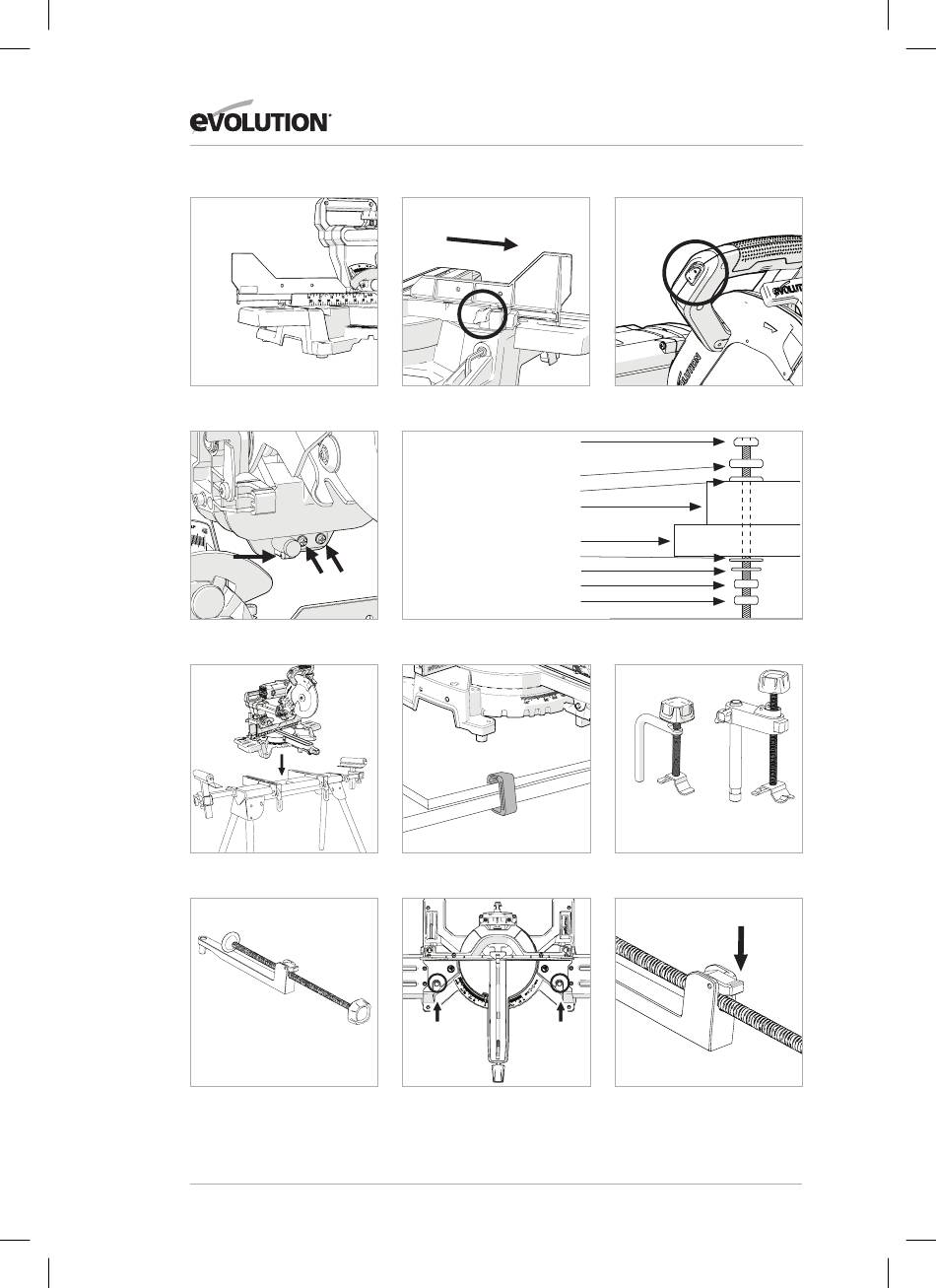

Evolution R255 SMS-DB Originalbetriebsanleitung Seite 138

Fig. 42
a.
b.
Fig. 45
Fig. 47
Fig. 50
Fig. 43
1
1) Perno de cabeza
hexagonal
2
2) Arandela elástica
3
3) Arandela plana
4) Base de la sierra
4
ingletadora
5) Banco de trabajo 5
6) Arandela plana 6
7) Arandela elástica 7
8
8) Tuerca hexagonal
9
9) Tuerca de seguridad
Fig. 46
Fig. 48
CAVIDAD DE LA CAVIDAD DE LA
MORDAZA MORDAZA
DELANTERA DELANTERA
Fig. 51
138
www.evolutionpowertools.com
Fig. 44
R255SMS-DB+
R255SMS-DB
Mordaza de sujeción Mordaza de
estándar sujeción de
desenganche rápido
Fig. 49
Fig. 52
