4.3 Übersicht und Struktur des Menüs
Die Menüstruktur wird nachfolgend dargestellt und in den anschließenden Kapiteln dieser
Bedienungsanleitung näher erläutert. Verwenden Sie die mittige Auswahl‐Taste und die vier (4)
Navigationstasten, um die in den Menüs verfügbaren Modi auszuwählen und einzustellen. Siehe
Abb. 4‐2.
Die Icons 1 bis 5 in Abb. 4‐2 ergeben das Hauptmenü. Drücken Sie die Auswahl‐Taste zum Öffnen
des Hauptmenüs:
1. Bildanzeigemodus: IR‐Wärmebilder anzeigen und löschen
2. Bild‐Modus (Optionen 10‐14): IR, IGM‐Benutzermodus, IGM‐Feuchtemodus,
Psychometrie, Feuchte
3. Feuchte‐Modus: Materialgruppe, Stift‐Modus, Stiftloser Modus, Referenzwerte
4. Palette mit automatischer Skalierung sperren/entsperren: Wählen Sie die Option Sperren,
um die Palette für eine bestimmte Anwendung entsprechend einzustellen (siehe
Abschnitt 5.4 Palette mit automatischer Skalierung sperren/entsperren). Wählen Sie die
Option Entsperren für die normale, automatische Skalierung.
5. Einstellungsmenü: Sprache, IGM‐Benutzermodus konfigurieren, Palette, Alarmobergrenze,
Automatische Abschaltung, Temperatureinheiten, Datum & Uhrzeit, Hilfe‐Menü und
Informationen des Messgeräts.
Die Icons 6 bis 9 in Abb. 4‐2 sind im Menü Feuchte‐Modus verfügbar. Drücken Sie auf Icon 3, um
diese Feuchte‐Modi anzuzeigen. Links neben dem Stift‐Icon (7) oder dem stiftlosen Icon (8)
erscheint ein blauer Punkt, je nachdem welchen Modus Sie ausgewählt haben.
6. Materialgruppe: Wählen Sie die zu messende Materialgruppe aus (Gruppen 1‐9); nur für
den Stift‐Modus. Siehe Abschnitt 9 mit Auflistungen der Holz‐ und Materialgruppen.
7. Stift‐Modus: Wählen Sie diesen Modus für Messungen mit dem externen Taststift.
8. Stiftloser Modus: Wählen Sie diesen Modus für Messungen mit dem internen
(rückseitigen) Feuchtesensor.
9. Referenzwerte: Wählen Sie diesen Modus, um aktuelle Messwerte als Referenzwerte zu
speichern. Nur für den stiftlosen Modus verfügbar.
Die Icons 10 bis 14 in Abb. 4‐2 sind im Menü Bild‐Modus verfügbar. Drücken Sie auf Icon 2, um
das Menü Bild‐Modus zu öffnen.
10. IR (nur Wärmebild anzeigen)
11. IGM‐Benutzermodus (Wärmebild +
ausgewählte Psychometrie anzeigen)
12. IGM‐Feuchtemodus (Wärmebild +
Feuchte‐Messwerte anzeigen)
13. Feuchte + Psychometrie (Anzeige von
Lufttemperatur, rF%, Taupunkt,
Mischverhältnis und Dampfdruck)
14. Feuchte (Digital‐ und Balkenanzeige mit
Materialgruppe und relativen Messwerten)
FLIR MR176 USER GUIDE Document Identifier: MR176‐de‐DE_AA

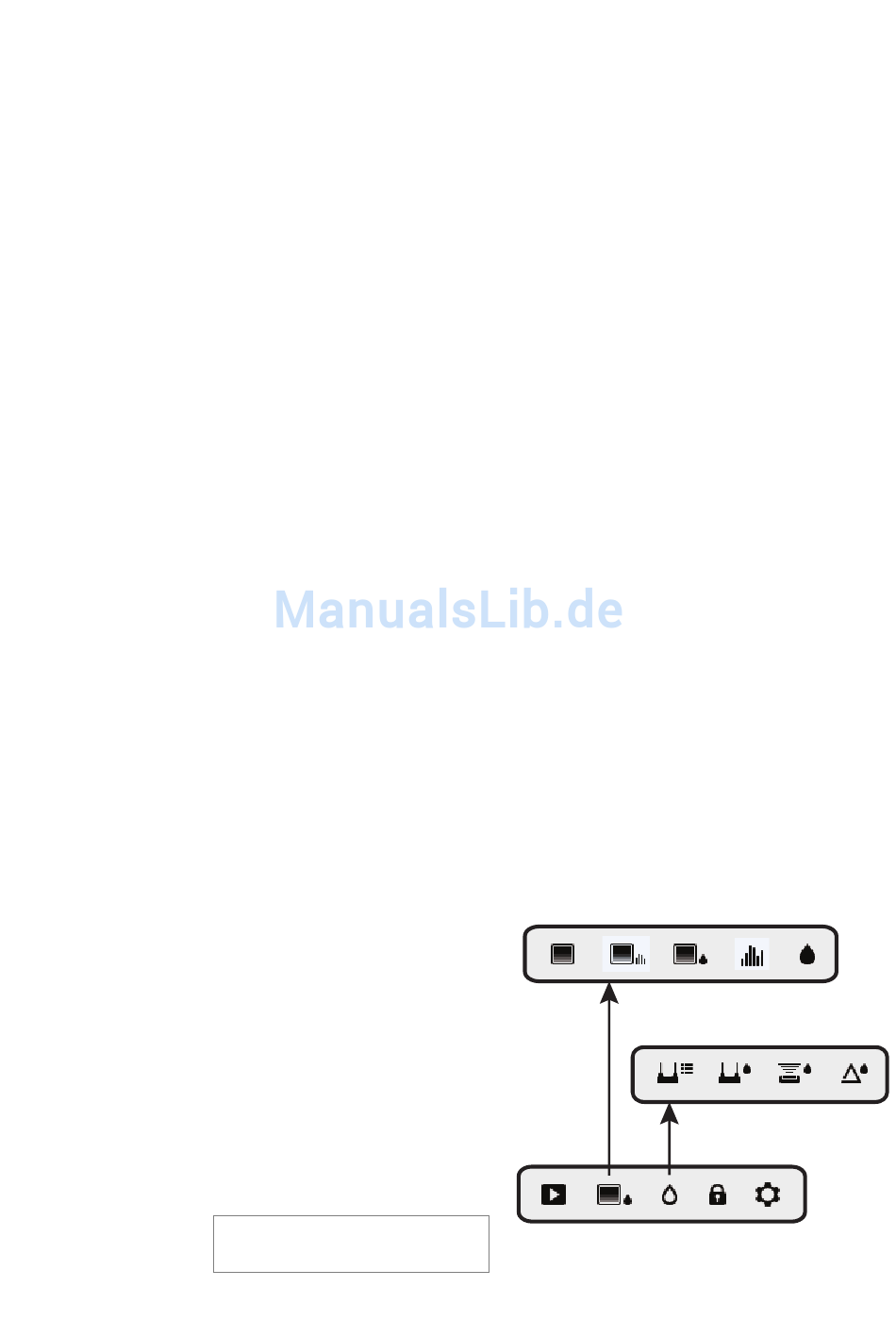

Abb. 4‐2 Menü‐Icons
