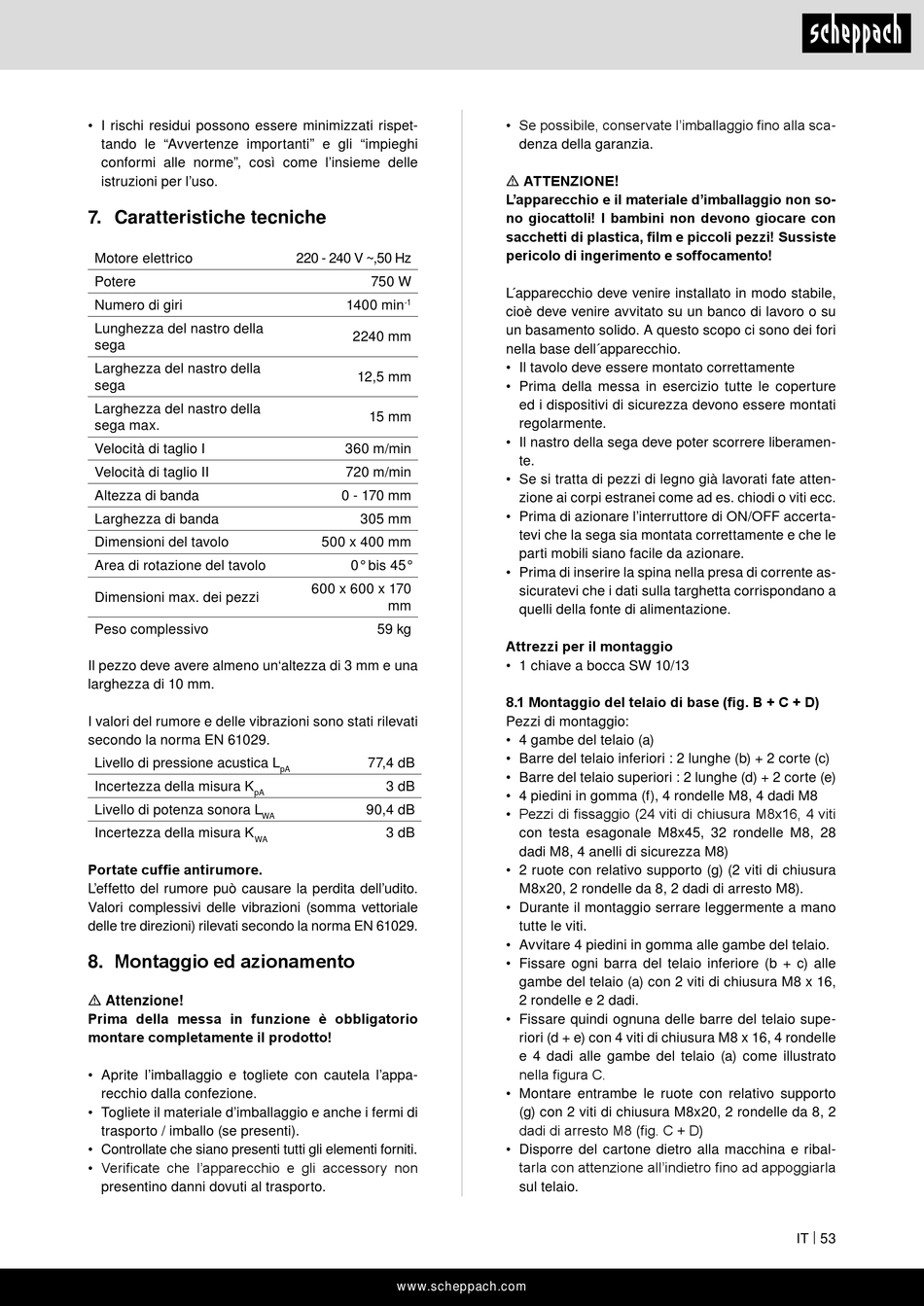

Caratteristiche Tecniche; Montaggio Ed Azionamento - Scheppach Hbs400 Originalbetriebsanleitung

• I rischi residui possono essere minimizzati rispet-
tando le "Avvertenze importanti" e gli "impieghi
conformi alle norme", così come l'insieme delle
istruzioni per l'uso.

7. Caratteristiche tecniche

Motore elettrico
Potere
Numero di giri
Lunghezza del nastro della
sega
Larghezza del nastro della
sega
Larghezza del nastro della
sega max.
Velocità di taglio I
Velocità di taglio II
Altezza di banda
Larghezza di banda
Dimensioni del tavolo
Area di rotazione del tavolo
Dimensioni max. dei pezzi
Peso complessivo
Il pezzo deve avere almeno un'altezza di 3 mm e una
larghezza di 10 mm.
I valori del rumore e delle vibrazioni sono stati rilevati
secondo la norma EN 61029.
Livello di pressione acustica L
Incertezza della misura K
pA
Livello di potenza sonora L
WA
Incertezza della misura K
WA
Portate cuffie antirumore.
L'effetto del rumore può causare la perdita dell'udito.
Valori complessivi delle vibrazioni (somma vettoriale
delle tre direzioni) rilevati secondo la norma EN 61029.

8. Montaggio ed azionamento

m Attenzione!
Prima della messa in funzione è obbligatorio
montare completamente il prodotto!
• Aprite l'imballaggio e togliete con cautela l'appa-
recchio dalla confezione.
• Togliete il materiale d'imballaggio e anche i fermi di
trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessory non
presentino danni dovuti al trasporto.
220 - 240 V ~,50 Hz
750 W
-1
1400 min
2240 mm
12,5 mm
15 mm
360 m/min
720 m/min
0 - 170 mm
305 mm
500 x 400 mm
0° bis 45°
600 x 600 x 170
mm
59 kg
77,4 dB
pA
3 dB
90,4 dB
3 dB
www.scheppach.com
• Se possibile, conservate l'imballaggio fino alla sca-
denza della garanzia.
m ATTENZIONE!
L'apparecchio e il materiale d'imballaggio non so-
no giocattoli! I bambini non devono giocare con
sacchetti di plastica, film e piccoli pezzi! Sussiste
pericolo di ingerimento e soffocamento!
L´apparecchio deve venire installato in modo stabile,
cioè deve venire avvitato su un banco di lavoro o su
un basamento solido. A questo scopo ci sono dei fori
nella base dell´apparecchio.
• Il tavolo deve essere montato correttamente
• Prima della messa in esercizio tutte le coperture
ed i dispositivi di sicurezza devono essere montati
regolarmente.
• Il nastro della sega deve poter scorrere liberamen-
te.
• Se si tratta di pezzi di legno già lavorati fate atten-
zione ai corpi estranei come ad es. chiodi o viti ecc.
• Prima di azionare l'interruttore di ON/OFF accerta-
tevi che la sega sia montata correttamente e che le
parti mobili siano facile da azionare.
• Prima di inserire la spina nella presa di corrente as-
sicuratevi che i dati sulla targhetta corrispondano a
quelli della fonte di alimentazione.
Attrezzi per il montaggio
• 1 chiave a bocca SW 10/13
8.1 Montaggio del telaio di base (fig. B + C + D)
Pezzi di montaggio:
• 4 gambe del telaio (a)
• Barre del telaio inferiori : 2 lunghe (b) + 2 corte (c)
• Barre del telaio superiori : 2 lunghe (d) + 2 corte (e)
• 4 piedini in gomma (f), 4 rondelle M8, 4 dadi M8
• Pezzi di fissaggio (24 viti di chiusura M8x16, 4 viti
con testa esagonale M8x45, 32 rondelle M8, 28
dadi M8, 4 anelli di sicurezza M8)
• 2 ruote con relativo supporto (g) (2 viti di chiusura
M8x20, 2 rondelle da 8, 2 dadi di arresto M8).
• Durante il montaggio serrare leggermente a mano
tutte le viti.
• Avvitare 4 piedini in gomma alle gambe del telaio.
• Fissare ogni barra del telaio inferiore (b + c) alle
gambe del telaio (a) con 2 viti di chiusura M8 x 16,
2 rondelle e 2 dadi.
• Fissare quindi ognuna delle barre del telaio supe-
riori (d + e) con 4 viti di chiusura M8 x 16, 4 rondelle
e 4 dadi alle gambe del telaio (a) come illustrato
nella figura C.
• Montare entrambe le ruote con relativo supporto
(g) con 2 viti di chiusura M8x20, 2 rondelle da 8, 2
dadi di arresto M8 (fig. C + D)
• Disporre del cartone dietro alla macchina e ribal-
tarla con attenzione all'indietro fino ad appoggiarla
sul telaio.
IT | 53
