Smappee Infinity Installationsanleitung Seite 45

Smappee Bus
Sie können die folgenden Artikel im Zusammenhang mit dem Smappee Bus bestellen.
Beschreibung
Smappee Bus-Kabel - 15,75 Zoll (40 cm)
Smappee Bus-Kabel - 59 Zoll (150 cm)
Smappee Bus-Kabelsatz - 109 Yards (100 m) und 50 RJ10-Stecker
Wenn das Smappee Bus-Kabel nicht ausreicht, können Sie ein eigenes RJ10-Kabel verwenden.
Weitere Informationen finden Sie in den folgenden Abschnitten:
Buskabel-Spezifikationen
•
Busbeschränkungen
•
Buskabel-Spezifikationen
Ein Kabel mit 2 ungeschirmten verdrillten Paaren (z. B. Kat 5 UTP-Kabel). Es können auch
•
geschirmte Kabel verwendet werden (z. B. Kat. 6 UTP-Kabel).
Die Pins 1 und 4 und die Pins 2 und 3 müssen paarweise verdrillt sein.
•

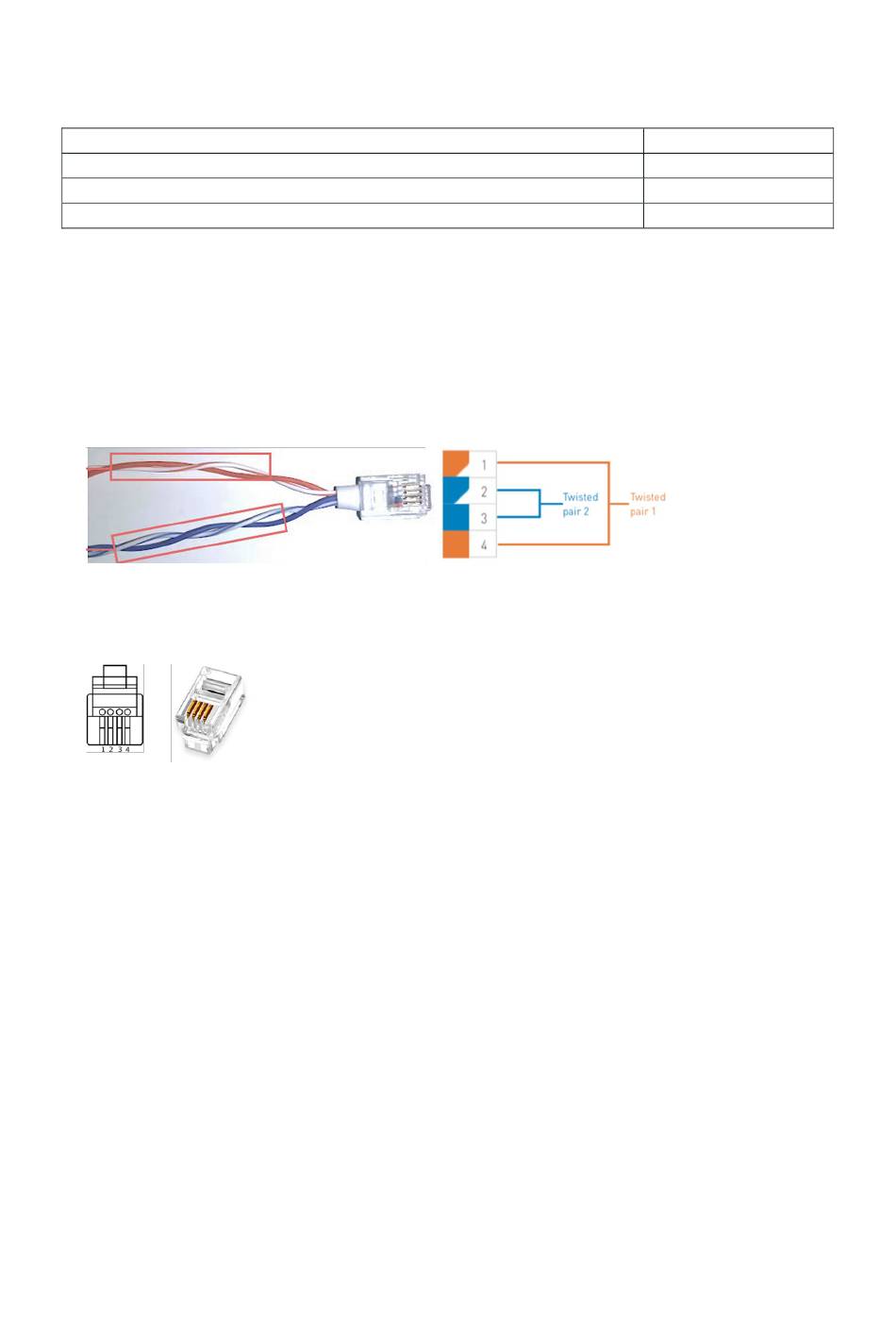

Abbildung 17: Verdrillte Paare
• Gerader Anschluss: Pin 1 auf 1, usw.
• Charakteristische Impedanz von 100 Ohm.
Abbildung 18: Stecker
AWM Typ 2835: 60°/30 V - 24 AWG.
•
Smappee Infinity – Installationsanleitung – Deutsch
Artikelnummer
AC-IBC40
AC-IBC150
AC-IBCS-100m
45
