Smappee Infinity Installationsanleitung Seite 38

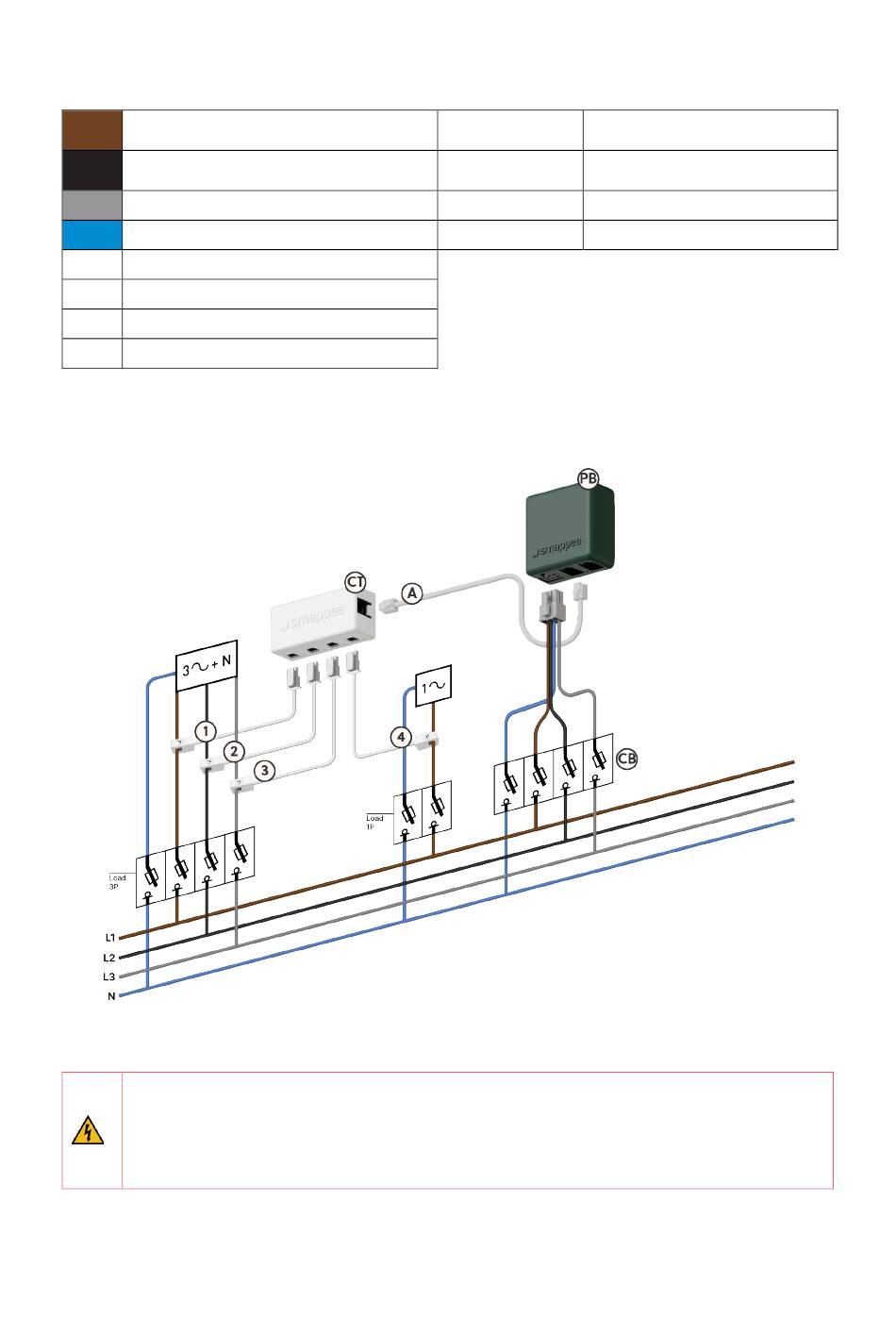

Anschlussplan - 3 x 400 V + N
L1 Brauner Draht für den Phase-1-Leiter
L2 Schwarzer Draht für den Phase-2-Leiter
L3 Grauer Draht für den Phase-3-Leiter
N Blauer Draht für den Nullleiter
1 Phase 1 der 3-phasigen Last
2 Phase 2 der 3-phasigen Last
3 Phase 3 der 3-phasigen Last
4 Phase der 1-phasigen Last
WARNHINWEIS
Die obige Verdrahtung und das Farbschema sind Richtwerte. Beachten Sie die nationalen
Vorschriften. Die Verkabelung für Europa muss mindestens 1 mm² / 600 V betragen und
durch einen 6-A-Leitungsschutzschalter geschützt sein.
Smappee Infinity – Installationsanleitung – Deutsch
Leitungsschutz- Leitungsschutzschalter für
schalter Smappee Infinity
Leitungsschutz-
Power Box
schalter
Stromwandler CT Hub
A A-Bus-Kabel
38
