Einphasige Last Gespeist Durch - Smappee Infinity Installationsanleitung

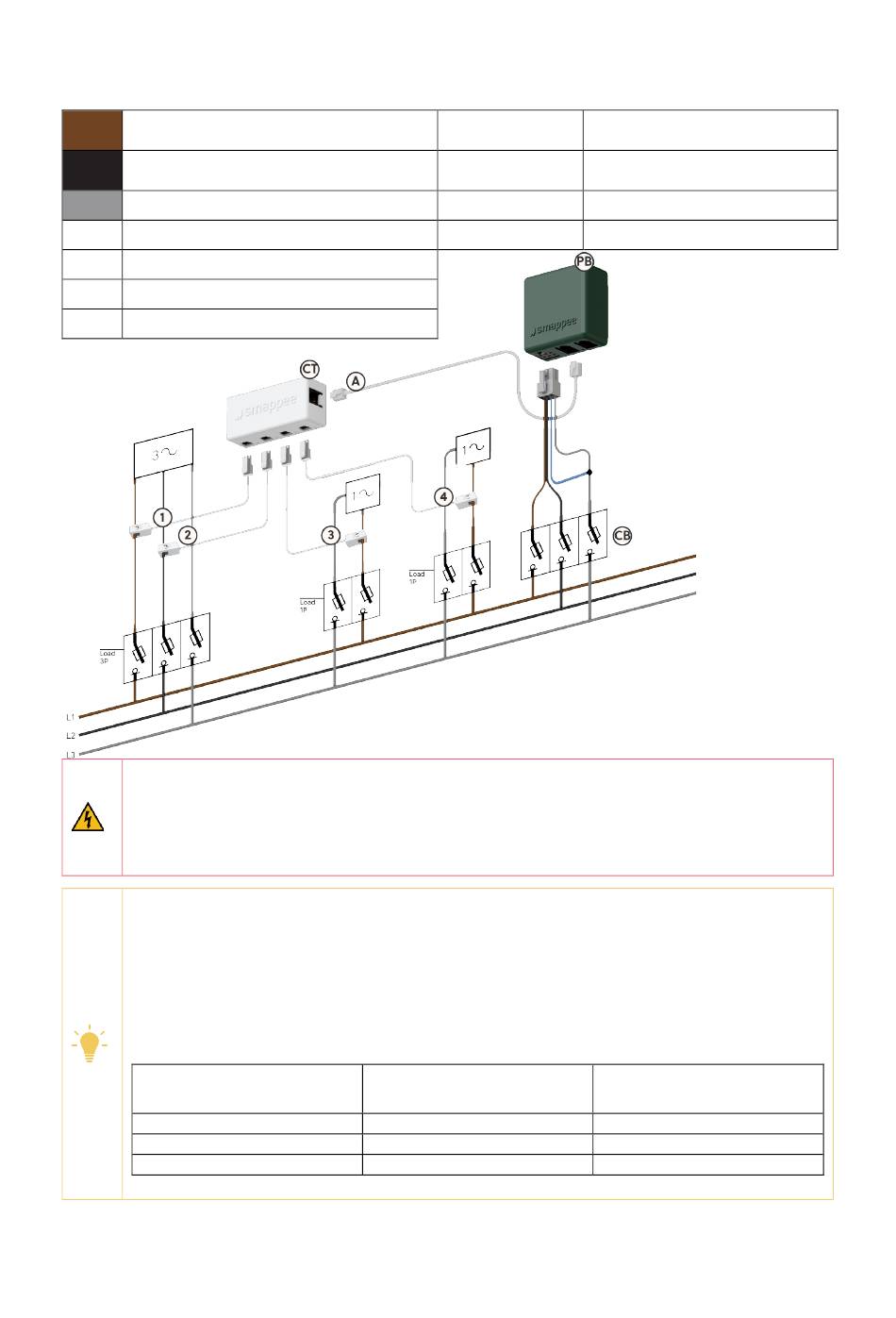

Anschlussschema – 3 x 230 V
L1 Brauner Draht für den Phase-1-Leiter
L2 Schwarzer Draht für den Phase-2-Leiter
L3 Grauer Draht für den Phase-3-Leiter
1 Phase 1 der 3-phasigen Last
2 Phase 2 der 3-phasigen Last
3 Phase 3 der 3-phasigen Last
4 Phase der 1-phasigen Last
WARNHINWEIS
Die obige Verdrahtung und das Farbschema sind Richtwerte. Beachten Sie die nationalen
Vorschriften. Die Verkabelung für Europa muss mindestens 1 mm² / 600 V betragen und
durch einen 6-A-Leitungsschutzschalter geschützt sein.
ANMERKUNG
Alle 3-phasigen Lasten müssen mit L1 und L2 gemessen werden (Stromnetz, Solar,
•
Teilstromkreise).
Während der Konfiguration des Infinity mit der Smappee App müssen Sie die maximale
•
Stromstärke angeben. Geben Sie 60 % des auf dem Hauptleistungsschalter
angegebenen Wertes ein.
Bei 1-phasigen Lasten wird die Klemme wie folgt angeschlossen und konfiguriert:
•
Einphasige Last
gespeist durch
L1 und L3
L2 und L3
L1 und L2
Smappee Infinity – Installationsanleitung – Deutsch
Leitungsschutz-
schalter
Leitungsschutz-
schalter
Stromwandler
A
Befestigen Sie die
Klemme um
L1
L2
L1
Leitungsschutzschalter für
Smappee Infinity
Power Box
CT Hub
A-Bus-Kabel
Konfigurieren in
Smappee App
L1
L2
L3
