5.2. Die Power Box montieren

Kontext

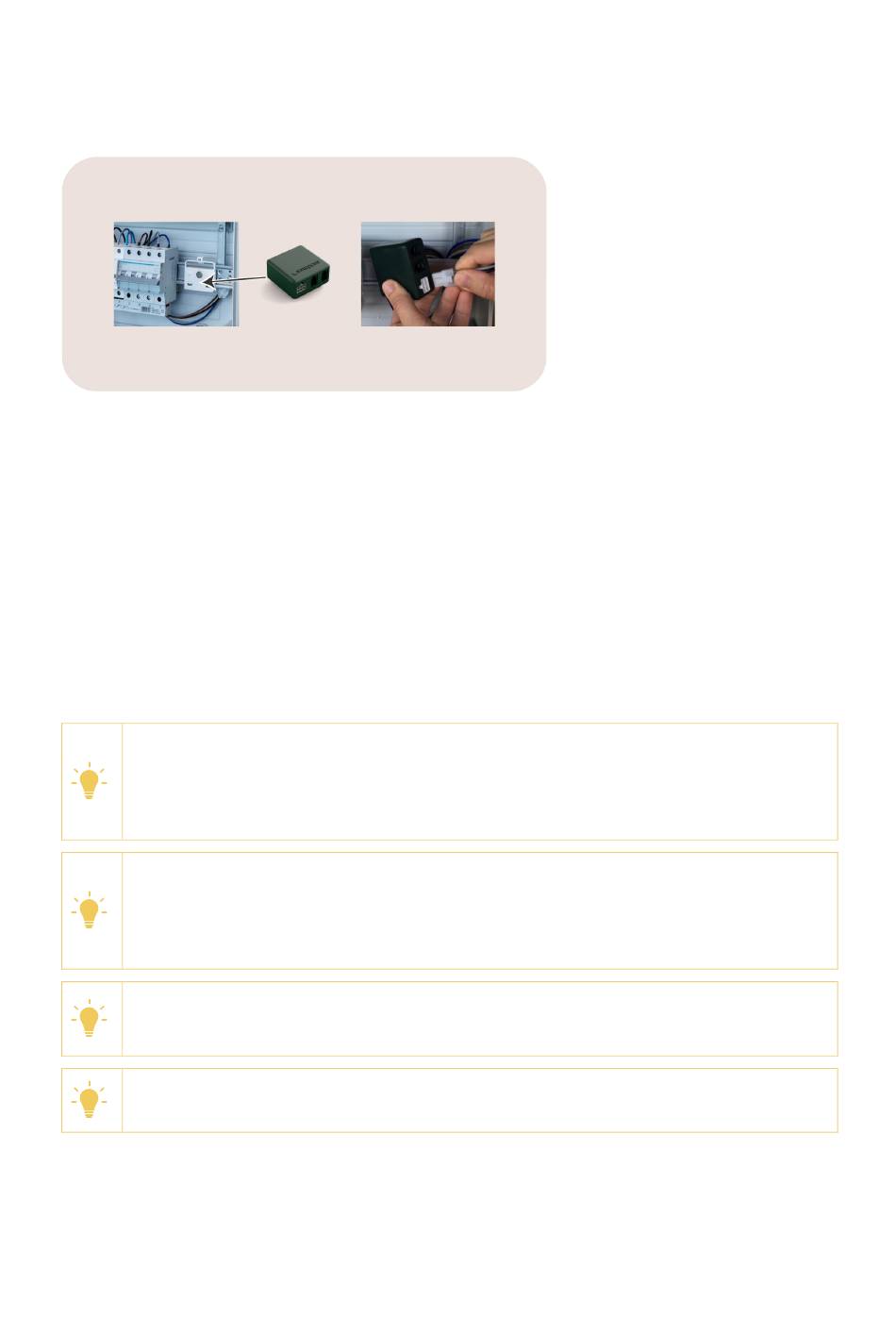

Abbildung 4: Blick auf eine Verteilertafel mit Halter für DIN-Montageplatte und Power Box
Anweisungen
Gehen Sie wie folgt vor.
1.
Befestigen Sie den Halter für die DIN-Montageplatte an der DIN-Schiene.
Die Platte wird über die Schiene geklemmt. Mit dem Magneten können Sie die Power Box
während der Installation leicht entfernen.
2. Schließen Sie das Stromversorgungskabel vom Leitungsschutzschalter an die Power Box an.
3. Befestigen Sie die Power Box am Halter für die DIN-Montageplatte.

5.3. Die Stromwandler installieren

Kontext
ANMERKUNG
Bei einem Split-Core-Stromwandler und einer Rogowski-Spule ist es nicht erforderlich, die
Drähte von den Leitungsschutzschaltern zu trennen. Der Körper des Stromwandlers kann
geöffnet werden, um ihn um den Draht zu legen.
ANMERKUNG
Bei einem Solid Core 3-Phasen-Stromwandler müssen die Drähte getrennt werden.
Verwenden Sie eine logische Reihenfolge, zum Beispiel: Terminal 1 = L1, Terminal 2 = L2,
Terminal 3 = L3.
ANMERKUNG
Der Pfeil auf jedem Stromwandler gibt die Richtung des Energieflusses zur Last (L) an.
Bringen Sie an beiden Enden des Kabels ein Etikett mit der Nummer des CT-Hubs an, um
die zukünftige Wartung zu erleichtern.
