Anlagen

Anschlussdiagramme
Die folgenden Anschlussschemata zeigen eine schematische Darstellung von:
Den stromführenden Leitern, über die die Energie vom Stromnetz oder Ihren Energiequellen zu
•
den verschiedenen Lasten der Elektroinstallation fließt.
Standorten, an denen der Stromwandler in der Nähe von stromführenden Leitern angebracht
•
werden muss, wobei der Pfeil in dieselbe Richtung wie der Energiefluss zeigt.
Für andere, nicht in diesem Anhang enthaltene regionale Spezifikationen wenden Sie sich bitte an
Smappee.
L1 Brauner Draht für den Phase-1-Leiter
Blaues Kabel für den Nullleiter oder die
N zweite Phase, wenn kein Nullleiter
vorhanden ist
1 Phasenmessung von Last 1
2 Phasenmessung von Last 2
3 Phasenmessung von Last 3
4 Phasenmessung von Last 4

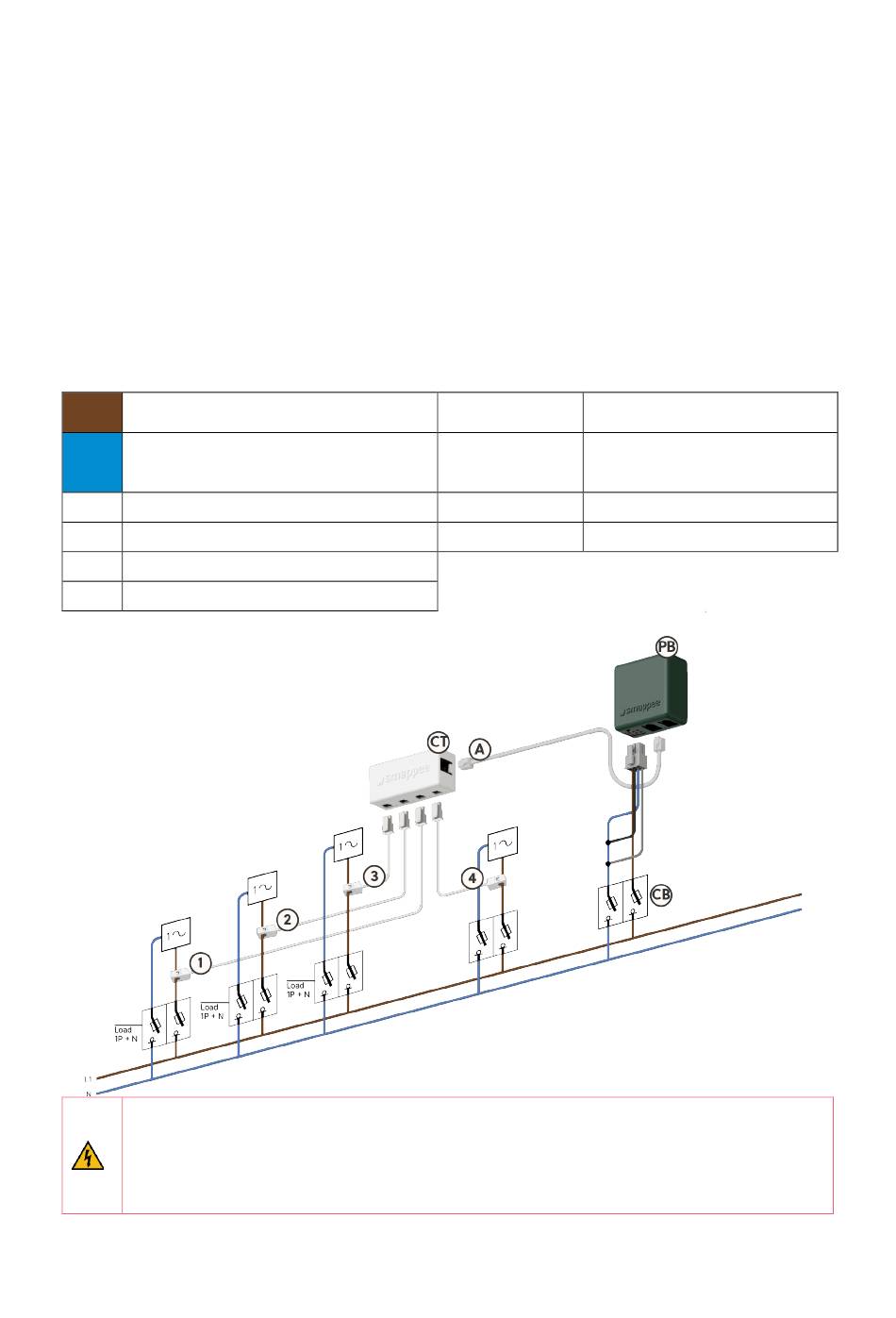

Anschlussplan - 1 x 230 V
WARNHINWEIS
Die obige Verdrahtung und das Farbschema sind Richtwerte. Beachten Sie die nationalen
Vorschriften. Die Verkabelung für Europa muss mindestens 1 mm² / 600 V betragen und
durch einen 6-A-Leitungsschutzschalter geschützt sein.
Smappee Infinity – Installationsanleitung – Deutsch
Leitungsschutz- Leitungsschutzschalter für
schalter Smappee Infinity
Leitungsschutz-
Power Box
schalter
Stromwandler CT Hub
A A-Bus-Kabel
