8. Ein Output Modul hinzufügen
Das Output Modul hat zwei Ausgänge:
Ausgang 1 steuert den Stromkreis des gemeinsamen (C) Kontakts mit Schließer- (NO) oder
•
Öffner-Kontakt (NC).
• Ausgang 2 steuert den Stromkreis des gemeinsamen (C) Kontakts mit Schließer- (NO) oder
Öffner-Kontakt (NC).
Die Ausgänge sind auf der Unterseite des Moduls angegeben. Ein Ausgang hat drei horizontal
nebeneinander liegende Kontakte (NO, C und NC).

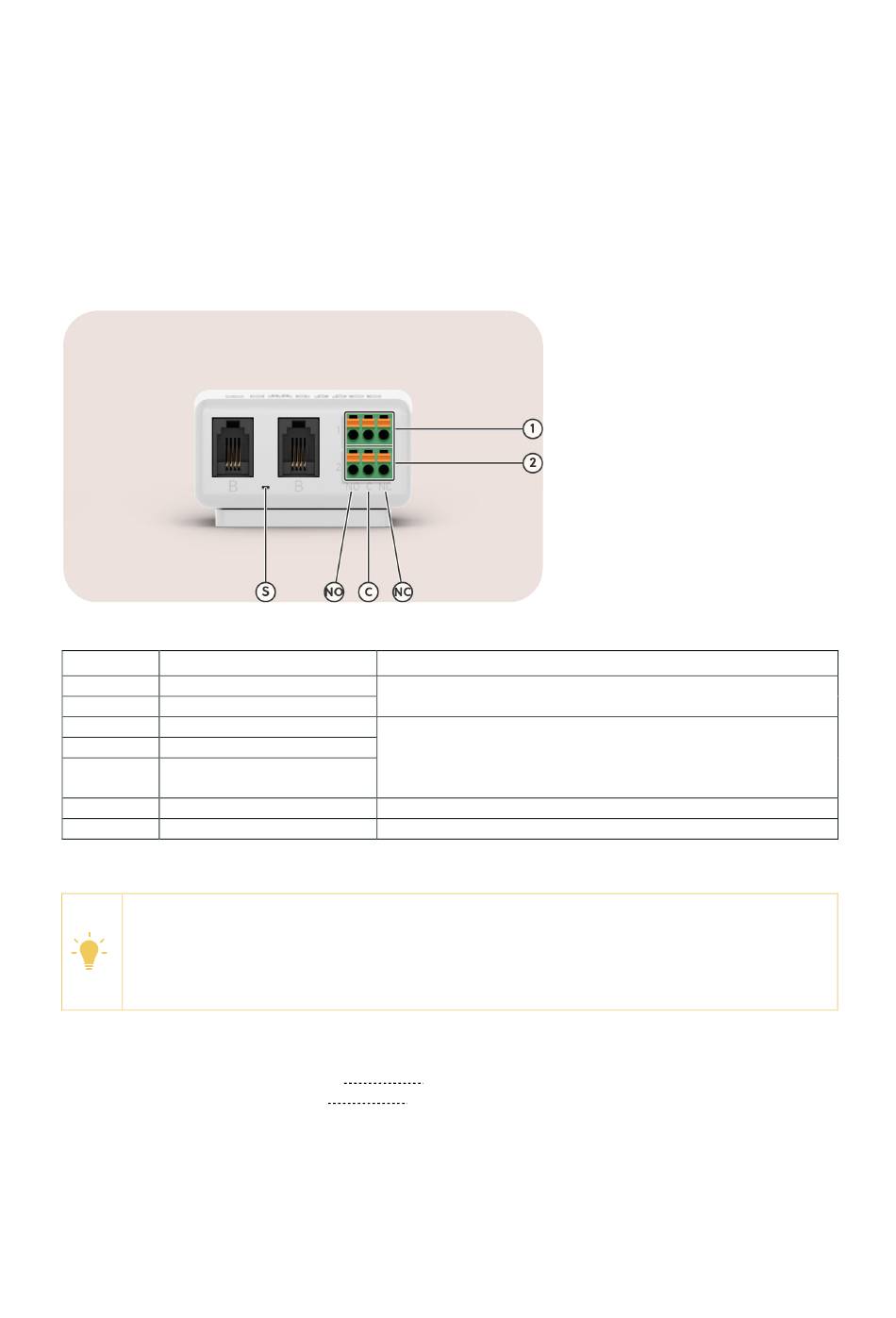

Abbildung13: Blick auf ein Output Modul
ID Beschreibung
1 Ausgang 1
2 Ausgang 2
NO Normalerweise offen
C Common
NC Normalerweise
geschlossen
B B-Anschluss
S LED-Status
ANMERKUNG
Ein Output Modul ist nur mit einem Smappee Genius als Gateway kompatibel. Wenn Ihr
Smappee Infinity einen Smappee Connect hat, müssen Sie diesen durch einen Smappee
Genius ersetzen. Weitere Informationen finden Sie auf Seite 28.
Gehen Sie wie folgt vor.
1.
Installieren Sie ein Output Modul. (Seite 25)
2. Ein Output Modul konfigurieren (Seite 26)
Smappee Infinity – Installationsanleitung – Deutsch
Mehr Informationen
Jeder Ausgang hat 3 Terminals.
Stellen Sie einen normal offenen oder normal
geschlossenen Stromkreis her.
2 Terminals zur Verkettung der Module im B-Bus
Zeigt den Status des Ausgangsmoduls an
