5.4. Die CT-Hubs installieren

Kontext
Ein CT-Hub (4) überträgt Daten von Split-Core-Stromwandlern (1) und Rogowski-Spulen (2) an die
Power Box (5).

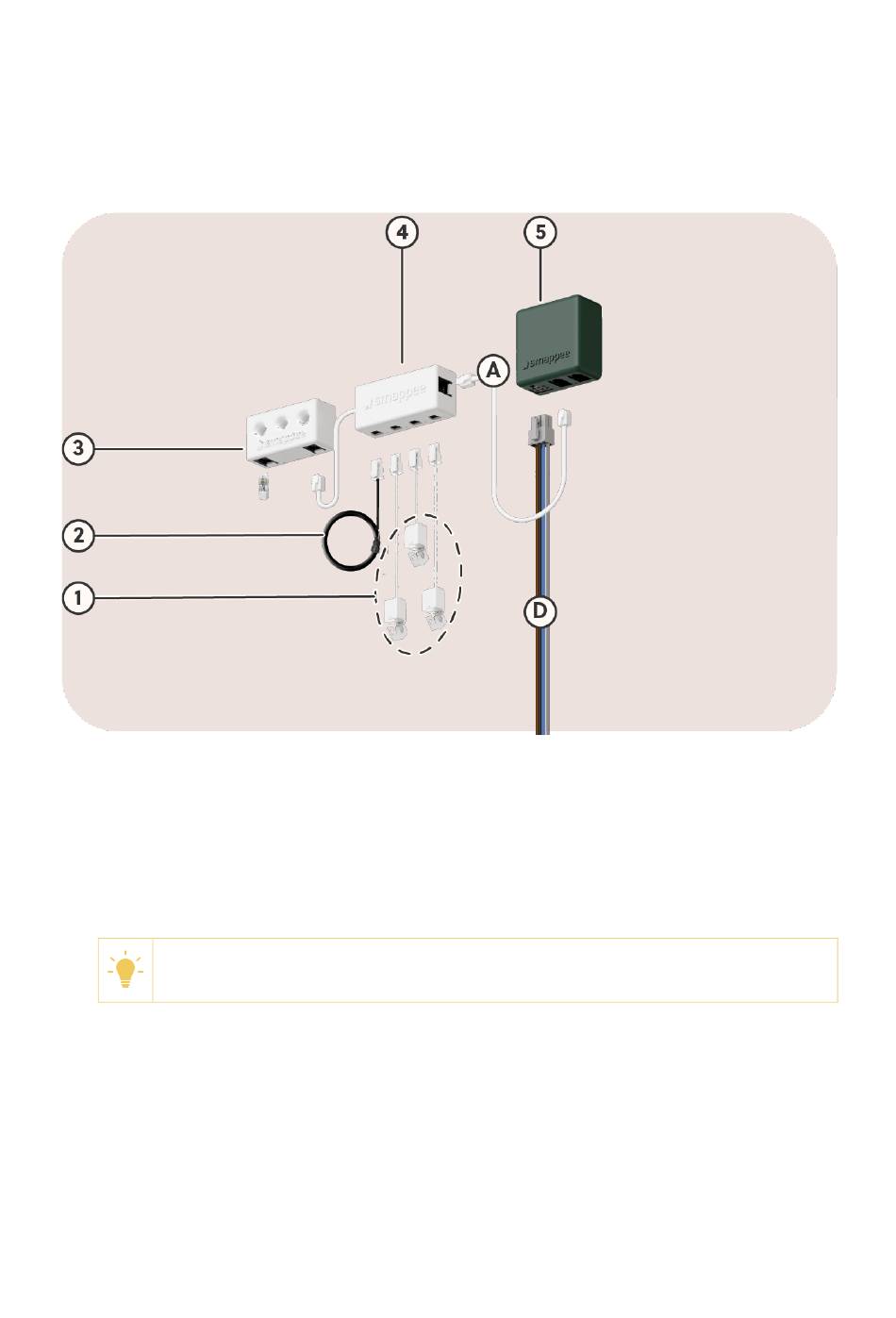

Abbildung 8: Schematische Darstellung des Smappee A-Bus-Stromkreises
Anweisungen
Gehen Sie wie folgt vor.
1.
Schließen Sie die Split-Core-Stromwandler und die Rogowski-Spule an einen CT-Hub an.
Verwenden Sie eine logische Reihenfolge, zum Beispiel: Terminal 1 = L1, Terminal 2 = L2,
Terminal 3 = L3.
Weitere Informationen finden Sie auf Anschlussdiagramme (Seite 37).
Der Solid Core 3-Phasen-Stromwandler (3) muss sich im Smappee A-Bus-Stromkreis
befinden, siehe die nächsten Schritte.
2. Entfernen Sie den Bus-Abschlussstecker vom der A-Klemme Terminal der Power Box.
3. Stellen Sie mit den Smappee Bus-Kabeln einen Stromkreis vom A-Terminal der Power Box über
die CT-Hubs und Solid Core 3-Phasen-CTs bis zum Bus-Abschlussstecker im letzten CT-Hub
oder Solid Core 3-Phasen-CT her.
4. Befestigen Sie die CT-Hubs mit Kabelbindern an den festen Teilen der Verteilertafel.
