7. Ein Input Modul hinzufügen
Das Input Modul hat 4 digitale Eingänge:
Zum Zählen von Impulsen, oder
•
Zur Überwachung des Eingangsstatus (niedrig/hoch)
•
Die Eingänge sind auf der Unterseite des Moduls angegeben. Ein Eingang hat zwei horizontale
Drahtverbindungen nebeneinander.

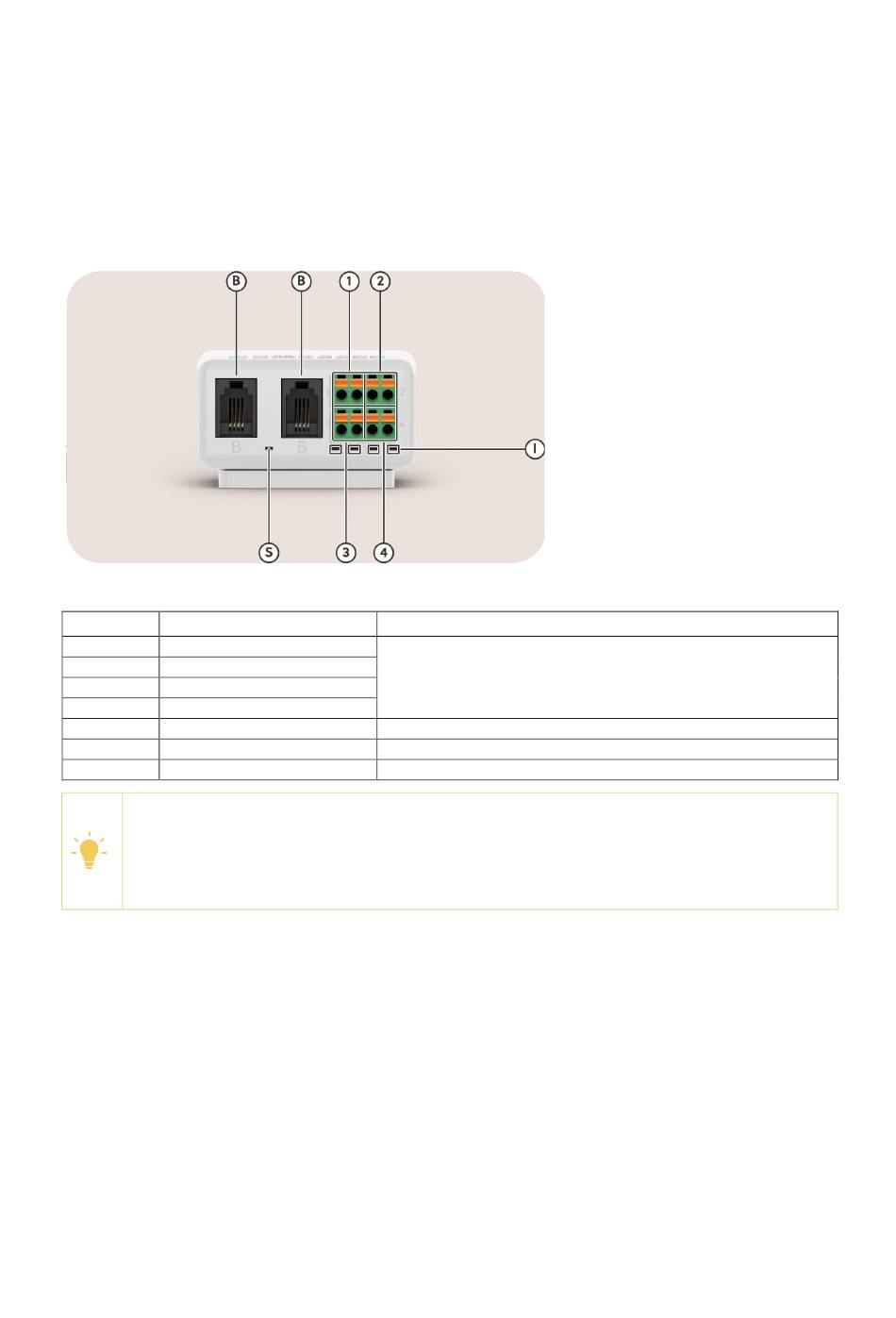

Abbildung 11: Ansicht auf ein Input Modul
ID Beschreibung
1 Eingang 1
2 Eingang 2
3 Eingang 3
4 Eingang 4
I LED am Eingang
B B-Anschluss
S LED-Status
ANMERKUNG
Ein Input Modul ist nur mit einem Smappee Genius als Gateway kompatibel. Wenn Ihr
Smappee Infinity einen Smappee Connect hat, müssen Sie diesen durch einen Smappee
Genius ersetzen. Weitere Informationen finden Sie auf Seite 28.
Gehen Sie wie folgt vor.
1. Installieren Sie ein Input Modul. (Seite 22)
2. Ein Input Modul Konfigurieren (Seite 23)
Smappee Infinity – Installationsanleitung – Deutsch
Mehr Informationen
Jeder Eingang hat 2 Terminals.
Status des Eingangs
2 Terminals zur Verkettung der Module im B-Bus
Status der Internetverbindung
