Smappee Infinity Installationsanleitung Seite 41

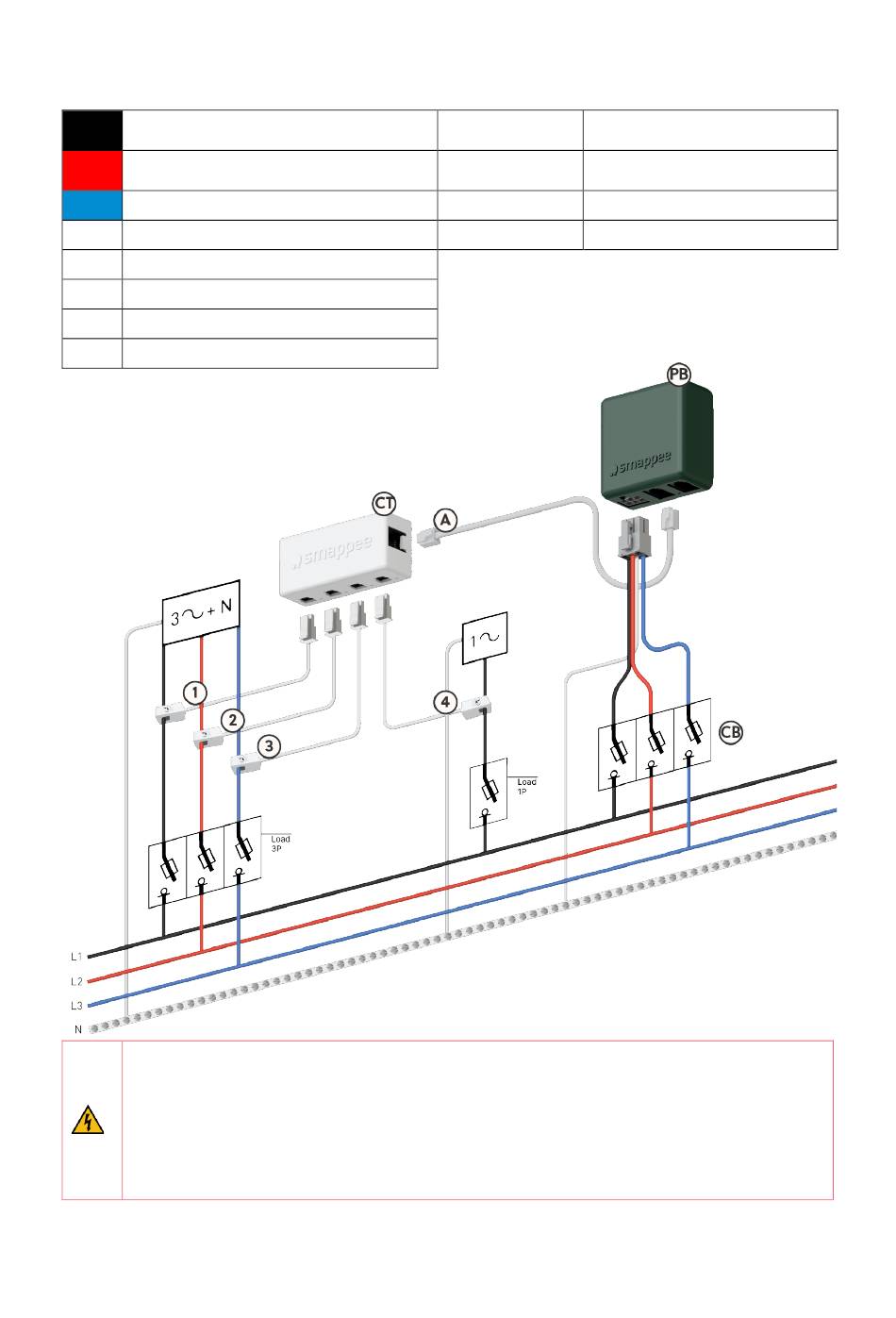

Anschlussschema – 3 x 120/208 V oder 3 x 277/480 V
L1 Schwarzer Draht für den Phase-1-Leiter
L2 Roter Draht für den Phase-2-Leiter
L3 Blauer Draht für den Nullleiter
N Weißes Kabel für den Nullleiter
1 Phase 1 der 3-phasigen Last
2 Phase 2 der 3-phasigen Last
3 Phase 3 der 3-phasigen Last
4 Phase 1 der 1-phasigen Last
WARNHINWEIS
Die obige Verdrahtung und das Farbschema sind Richtwerte. Beachten Sie die nationalen
Vorschriften. Die Verdrahtung für die Region Amerika sollte mindestens 18 AWG/600 V UL-
Style 1015, geschützt durch einen 6-A-Leitungsschutzschalter und maximal 16 AWG/600 V
UL-Style 1015 geschützt durch einen 6-A- oder 10-A-Leitungsschutzschalter betragen. Der
Leitungsschutzschalter muss UL 489 entsprechen.
Smappee Infinity – Installationsanleitung – Deutsch
Leitungsschutz- Leitungsschutzschalter für
schalter Smappee Infinity
Leitungsschutz-
Power Box
schalter
Stromwandler CT Hub
A A-Bus-Kabel
41
