5.1. Den Leitungsschutzschalter für Smappee Infinity
installieren
Kontext

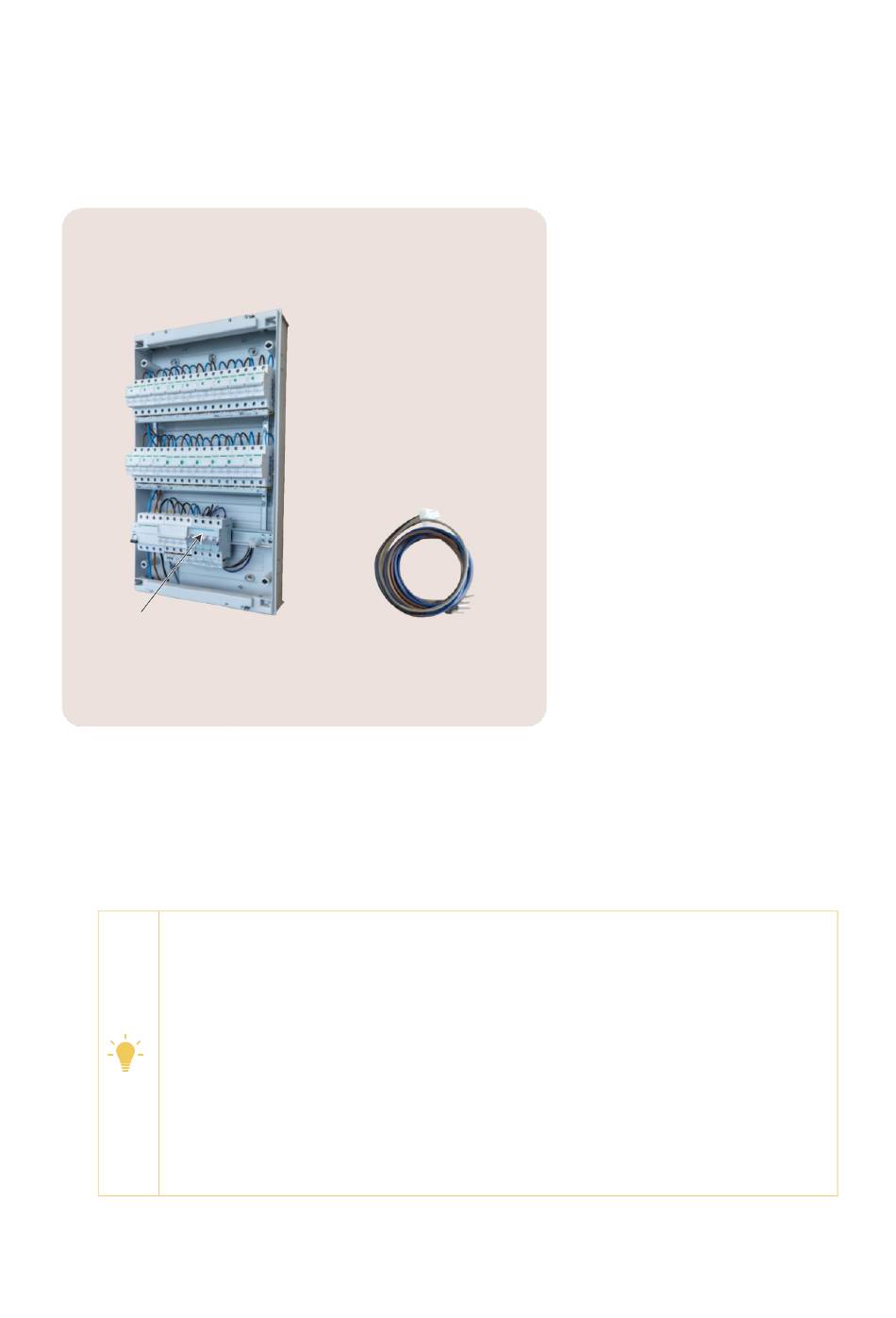

Abbildung3: Blick auf eine Verteilertafel und das Stromversorgungskabel
Anweisungen
Gehen Sie wie folgt vor.
1.
Suchen Sie einen freien Leitungsschutzschalter oder installieren Sie einen zusätzlichen
Leitungsschutzschalter für den Anschluss der Power Box.
2. Schließen Sie das Stromversorgungskabel gemäß dem entsprechenden Anschlussschema an.
ANMERKUNG
Jede Leitung der Stromversorgung wird überwacht und zur Kalibrierung des Smappee
Infinity verwendet.
Alle stromführenden Leiter sind gemäß dem geltenden Anschlussschema (Seite 37)
anzuschließen:
Anschlussplan - 1 x 230 V (Seite 37)
•
Anschlussplan - 3 x 400 V + N (Seite 38)
•
Anschlussschema – 3 x 230 V (Seite 39)
•
Anschlussdiagramm – 2 x 120/240 V (Seite 40)
•
• Anschlussschema – 3 x 120/208 V oder 3 x 277/480 V (Seite 41)
• Anschlussdiagramm – 3 x 347/600 V (Seite 42)
