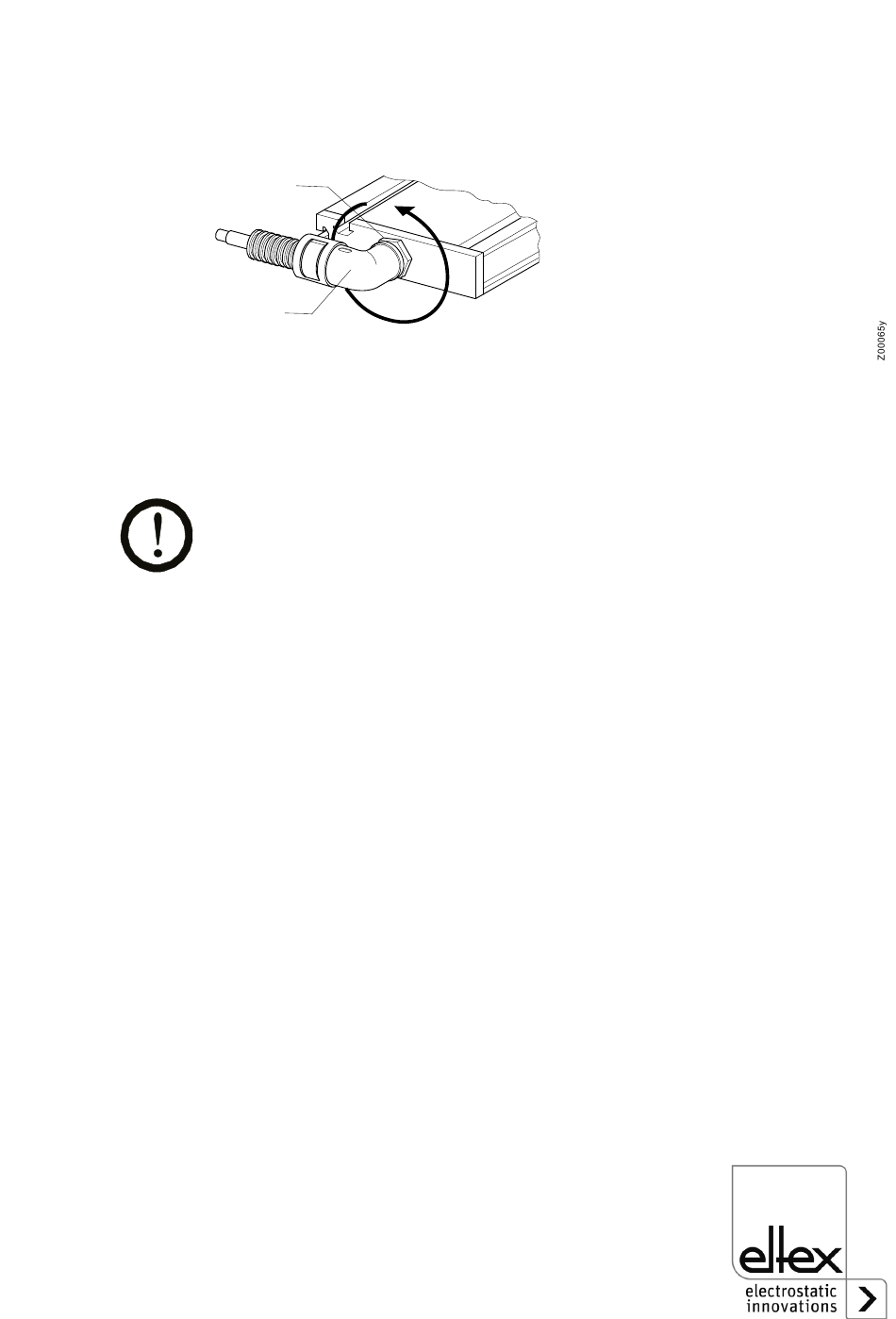

Abb. 6:
Winkel-
verschraubung
BA-de-2019-2504_EXR5C / EXR50
3.2 Ausrichten der Winkelverschraubung
Ist die Elektrode mit einer Winkelverschraubung ausgestattet, so ist bei
der Auslieferung der Anschluss zu den Spitzen hin ausgerichtet.
1
2
Zum Drehen des Winkelanschlusses gehen Sie bitte folgendermaßen vor:
• Lösen Sie die Kontermutter.
• Richten Sie die Winkelverschraubung in Sollposition aus.
• Ziehen Sie die Kontermutter wieder an.
Die Winkelverschraubung darf maximal um 360° gedreht werden.
0...360°
(max. 1 Umdrehung)
15
1 Kontermutter
2 Winkelverschraubung
