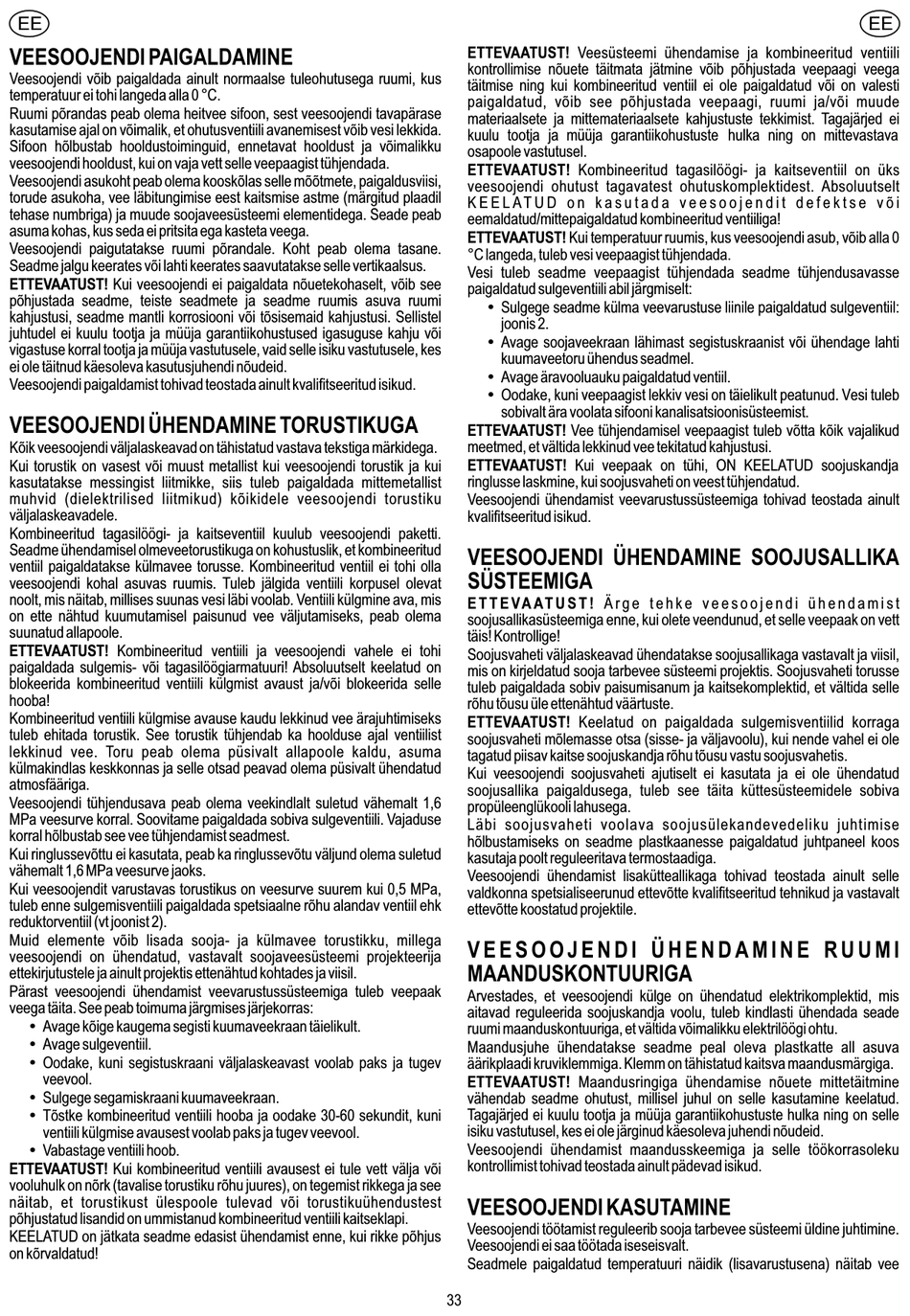

EE
VEESOOJENDI PAIGALDAMINE
Veesoojendi võib paigaldada ainult normaalse tuleohutusega ruumi, kus
temperatuur ei tohi langeda alla 0 °C.
Ruumi põrandas peab olema heitvee sifoon, sest veesoojendi tavapärase
kasutamise ajal on võimalik, et ohutusventiili avanemisest võib vesi lekkida.
Sifoon hõlbustab hooldustoiminguid, ennetavat hooldust ja võimalikku
veesoojendi hooldust, kui on vaja vett selle veepaagist tühjendada.
Veesoojendi asukoht peab olema kooskõlas selle mõõtmete, paigaldusviisi,
torude asukoha, vee läbitungimise eest kaitsmise astme (märgitud plaadil
tehase numbriga) ja muude soojaveesüsteemi elementidega. Seade peab
asuma kohas, kus seda ei pritsita ega kasteta veega.
Veesoojendi paigutatakse ruumi põrandale. Koht peab olema tasane.
Seadme jalgu keerates või lahti keerates saavutatakse selle vertikaalsus.
ETTEVAATUST! Kui veesoojendi ei paigaldata nõuetekohaselt, võib see
põhjustada seadme, teiste seadmete ja seadme ruumis asuva ruumi
kahjustusi, seadme mantli korrosiooni või tõsisemaid kahjustusi. Sellistel
juhtudel ei kuulu tootja ja müüja garantiikohustused igasuguse kahju või
vigastuse korral tootja ja müüja vastutusele, vaid selle isiku vastutusele, kes
ei ole täitnud käesoleva kasutusjuhendi nõudeid.
Veesoojendi paigaldamist tohivad teostada ainult kvalifitseeritud isikud.
VEESOOJENDI ÜHENDAMINE TORUSTIKUGA
Kõik veesoojendi väljalaskeavad on tähistatud vastava tekstiga märkidega.
Kui torustik on vasest või muust metallist kui veesoojendi torustik ja kui
kasutatakse messingist liitmikke, siis tuleb paigaldada mittemetallist
muhvid (dielektrilised liitmikud) kõikidele veesoojendi torustiku
väljalaskeavadele.
Kombineeritud tagasilöögi- ja kaitseventiil kuulub veesoojendi paketti.
Seadme ühendamisel olmeveetorustikuga on kohustuslik, et kombineeritud
ventiil paigaldatakse külmavee torusse. Kombineeritud ventiil ei tohi olla
veesoojendi kohal asuvas ruumis. Tuleb jälgida ventiili korpusel olevat
noolt, mis näitab, millises suunas vesi läbi voolab. Ventiili külgmine ava, mis
on ette nähtud kuumutamisel paisunud vee väljutamiseks, peab olema
suunatud allapoole.
ETTEVAATUST! Kombineeritud ventiili ja veesoojendi vahele ei tohi
paigaldada sulgemis- või tagasilöögiarmatuuri! Absoluutselt keelatud on
blokeerida kombineeritud ventiili külgmist avaust ja/või blokeerida selle
hooba!
Kombineeritud ventiili külgmise avause kaudu lekkinud vee ärajuhtimiseks
tuleb ehitada torustik. See torustik tühjendab ka hoolduse ajal ventiilist
lekkinud vee. Toru peab olema püsivalt allapoole kaldu, asuma
külmakindlas keskkonnas ja selle otsad peavad olema püsivalt ühendatud
atmosfääriga.
Veesoojendi tühjendusava peab olema veekindlalt suletud vähemalt 1,6
MPa veesurve korral. Soovitame paigaldada sobiva sulgeventiili. Vajaduse
korral hõlbustab see vee tühjendamist seadmest.
Kui ringlussevõttu ei kasutata, peab ka ringlussevõtu väljund olema suletud
vähemalt 1,6 MPa veesurve jaoks.
Kui veesoojendit varustavas torustikus on veesurve suurem kui 0,5 MPa,
tuleb enne sulgemisventiili paigaldada spetsiaalne rõhu alandav ventiil ehk
reduktorventiil (vt joonist 2).
Muid elemente võib lisada sooja- ja külmavee torustikku, millega
veesoojendi on ühendatud, vastavalt soojaveesüsteemi projekteerija
ettekirjutustele ja ainult projektis ettenähtud kohtades ja viisil.
Pärast veesoojendi ühendamist veevarustussüsteemiga tuleb veepaak
veega täita. See peab toimuma järgmises järjekorras:
џ Avage kõige kaugema segisti kuumaveekraan täielikult.
џ Avage sulgeventiil.
џ Oodake, kuni segistuskraani väljalaskeavast voolab paks ja tugev
veevool.
џ Sulgege segamiskraani kuumaveekraan.
џ Tõstke kombineeritud ventiili hooba ja oodake 30-60 sekundit, kuni
ventiili külgmise avausest voolab paks ja tugev veevool.
џ Vabastage ventiili hoob.
ETTEVAATUST! Kui kombineeritud ventiili avausest ei tule vett välja või
vooluhulk on nõrk (tavalise torustiku rõhu juures), on tegemist rikkega ja see
näitab, et torustikust ülespoole tulevad või torustikuühendustest
põhjustatud lisandid on ummistanud kombineeritud ventiili kaitseklapi.
KEELATUD on jätkata seadme edasist ühendamist enne, kui rikke põhjus
on kõrvaldatud!
ETTEVAATUST! Veesüsteemi ühendamise ja kombineeritud ventiili
kontrollimise nõuete täitmata jätmine võib põhjustada veepaagi veega
täitmise ning kui kombineeritud ventiil ei ole paigaldatud või on valesti
paigaldatud, võib see põhjustada veepaagi, ruumi ja/või muude
materiaalsete ja mittemateriaalsete kahjustuste tekkimist. Tagajärjed ei
kuulu tootja ja müüja garantiikohustuste hulka ning on mittevastava
osapoole vastutusel.
ETTEVAATUST! Kombineeritud tagasilöögi- ja kaitseventiil on üks
veesoojendi ohutust tagavatest ohutuskomplektidest. Absoluutselt
K E E L A T U D o n k a s u t a d a v e e s o o j e n d i t d e f e k t s e v õ i
eemaldatud/mittepaigaldatud kombineeritud ventiiliga!
ETTEVAATUST! Kui temperatuur ruumis, kus veesoojendi asub, võib alla 0
°C langeda, tuleb vesi veepaagist tühjendada.
Vesi tuleb seadme veepaagist tühjendada seadme tühjendusavasse
paigaldatud sulgeventiili abil järgmiselt:
џ Sulgege seadme külma veevarustuse liinile paigaldatud sulgeventiil:
joonis 2.
џ Avage soojaveekraan lähimast segistuskraanist või ühendage lahti
kuumaveetoru ühendus seadmel.
џ Avage äravooluauku paigaldatud ventiil.
џ Oodake, kuni veepaagist lekkiv vesi on täielikult peatunud. Vesi tuleb
sobivalt ära voolata sifooni kanalisatsioonisüsteemist.
ETTEVAATUST! Vee tühjendamisel veepaagist tuleb võtta kõik vajalikud
meetmed, et vältida lekkinud vee tekitatud kahjustusi.
ETTEVAATUST! Kui veepaak on tühi, ON KEELATUD soojuskandja
ringlusse laskmine, kui soojusvaheti on veest tühjendatud.
Veesoojendi ühendamist veevarustussüsteemiga tohivad teostada ainult
kvalifitseeritud isikud.
VEESOOJENDI ÜHENDAMINE SOOJUSALLIKA
SÜSTEEMIGA
E T T E VA AT U S T ! Ä r g e t e h k e v e e s o o j e n d i ü h e n d a m i s t
soojusallikasüsteemiga enne, kui olete veendunud, et selle veepaak on vett
täis! Kontrollige!
Soojusvaheti väljalaskeavad ühendatakse soojusallikaga vastavalt ja viisil,
mis on kirjeldatud sooja tarbevee süsteemi projektis. Soojusvaheti torusse
tuleb paigaldada sobiv paisumisanum ja kaitsekomplektid, et vältida selle
rõhu tõusu üle ettenähtud väärtuste.
ETTEVAATUST! Keelatud on paigaldada sulgemisventiilid korraga
soojusvaheti mõlemasse otsa (sisse- ja väljavoolu), kui nende vahel ei ole
tagatud piisav kaitse soojuskandja rõhu tõusu vastu soojusvahetis.
Kui veesoojendi soojusvaheti ajutiselt ei kasutata ja ei ole ühendatud
soojusallika paigaldusega, tuleb see täita küttesüsteemidele sobiva
propüleenglükooli lahusega.
Läbi soojusvaheti voolava soojusülekandevedeliku juhtimise
hõlbustamiseks on seadme plastkaanesse paigaldatud juhtpaneel koos
kasutaja poolt reguleeritava termostaadiga.
Veesoojendi ühendamist lisakütteallikaga tohivad teostada ainult selle
valdkonna spetsialiseerunud ettevõtte kvalifitseeritud tehnikud ja vastavalt
ettevõtte koostatud projektile.
V E E S O O J E N D I Ü H E N D A M I N E R U U M I
MAANDUSKONTUURIGA
Arvestades, et veesoojendi külge on ühendatud elektrikomplektid, mis
aitavad reguleerida soojuskandja voolu, tuleb kindlasti ühendada seade
ruumi maanduskontuuriga, et vältida võimalikku elektrilöögi ohtu.
Maandusjuhe ühendatakse seadme peal oleva plastkatte all asuva
äärikplaadi kruviklemmiga. Klemm on tähistatud kaitsva maandusmärgiga.
ETTEVAATUST! Maandusringiga ühendamise nõuete mittetäitmine
vähendab seadme ohutust, millisel juhul on selle kasutamine keelatud.
Tagajärjed ei kuulu tootja ja müüja garantiikohustuste hulka ning on selle
isiku vastutusel, kes ei ole järginud käesoleva juhendi nõudeid.
Veesoojendi ühendamist maandusskeemiga ja selle töökorrasoleku
kontrollimist tohivad teostada ainult pädevad isikud.
VEESOOJENDI KASUTAMINE
Veesoojendi töötamist reguleerib sooja tarbevee süsteemi üldine juhtimine.
Veesoojendi ei saa töötada iseseisvalt.
Seadmele paigaldatud temperatuuri näidik (lisavarustusena) näitab vee
33
EE
