BWT AQA life S Einbau- Und Bedienungsanleitung Seite 13

6 Einbau

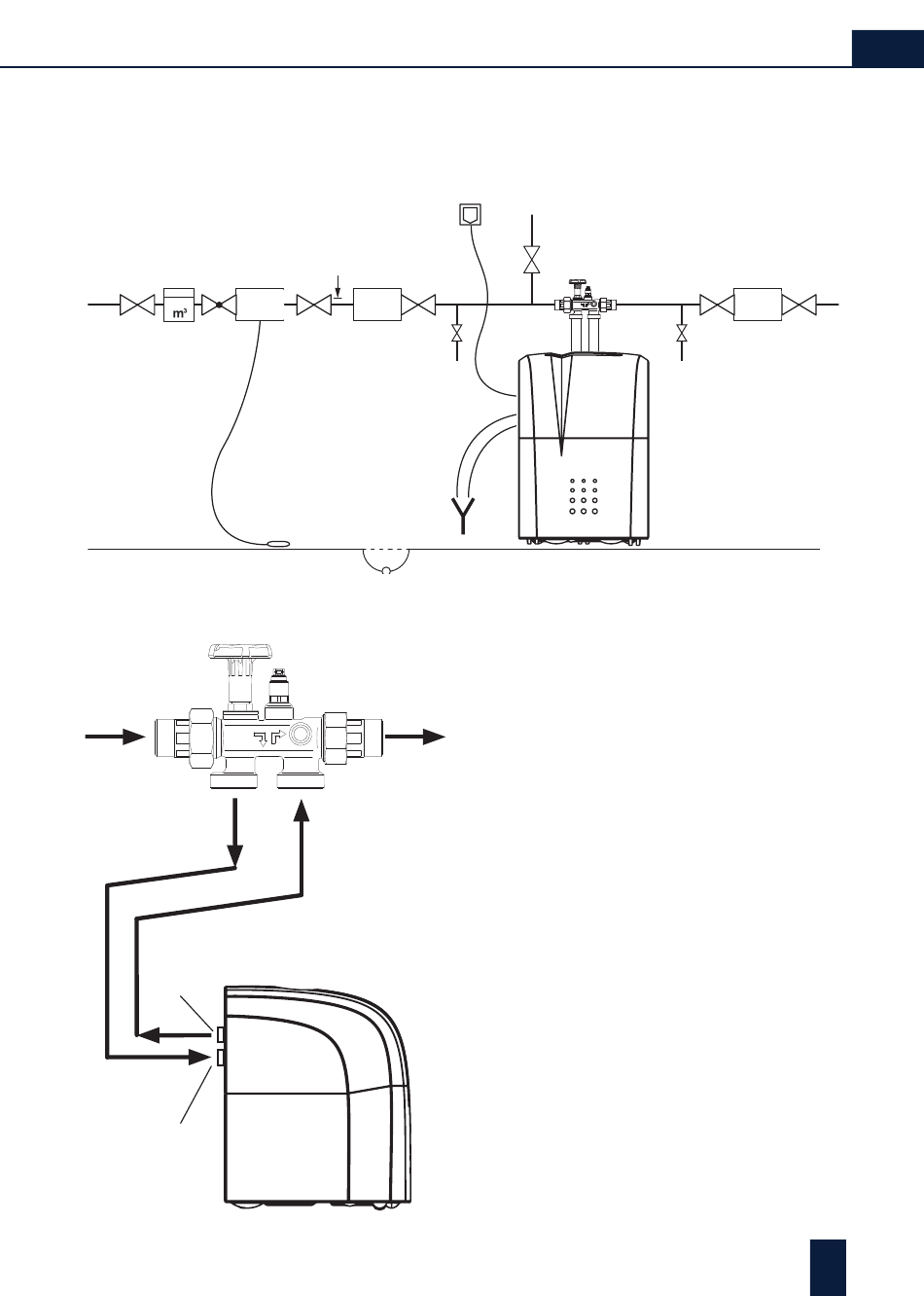

6.1 Einbauschema
Abbildung exemplarisch. Die Symbole sind nach DIN EN 806-1 dargestellt. Der individuelle Einbau muss
an die örtlichen Gegebenheiten angepasst werden.
Wasser-
stop
Wasserstop, Druckminde-
rer, Dosieranlage optional
erforderlich je nach Be-
triebsbedingungen.
Probenahmehähne
erforderlich je nach An-
forderungen
Multiblock X
Ausgang
zu 9
8
9
P
Filter
Boden-
Boden-
sensor
ablauf
Eingang
zu 8
Die Anlage gem. nebenstehendem Schema
anschließen.
● Im Multiblock X ist ein Bypass integriert.
● Der Einbau ist in waagerecht und senkrecht ver-
laufende Rohrleitungen möglich.
● Die separaten Einbauanleitungen beachten, da
sonst im Schadensfall die Gewährleistung er-
lischt.
● Eventuell vorhandene Schmutzpartikel durch
Öffnen des Handrades am Multiblock ausspü-
len.
● Wellrohrschlauch an den Multiblock Ausgang
anschließen und mit dem Hartwassereingang 9
des AQA perla verbinden. Fließrichtungspfeile
beachten!
● Wellrohrschlauch an den Multiblock Eingang
anschließen und mit Weichwasserausgang 8
des AQA perla dichtend verbinden.
Dosier-
anlage
Probe-
nahme-
hahn
13
DE
