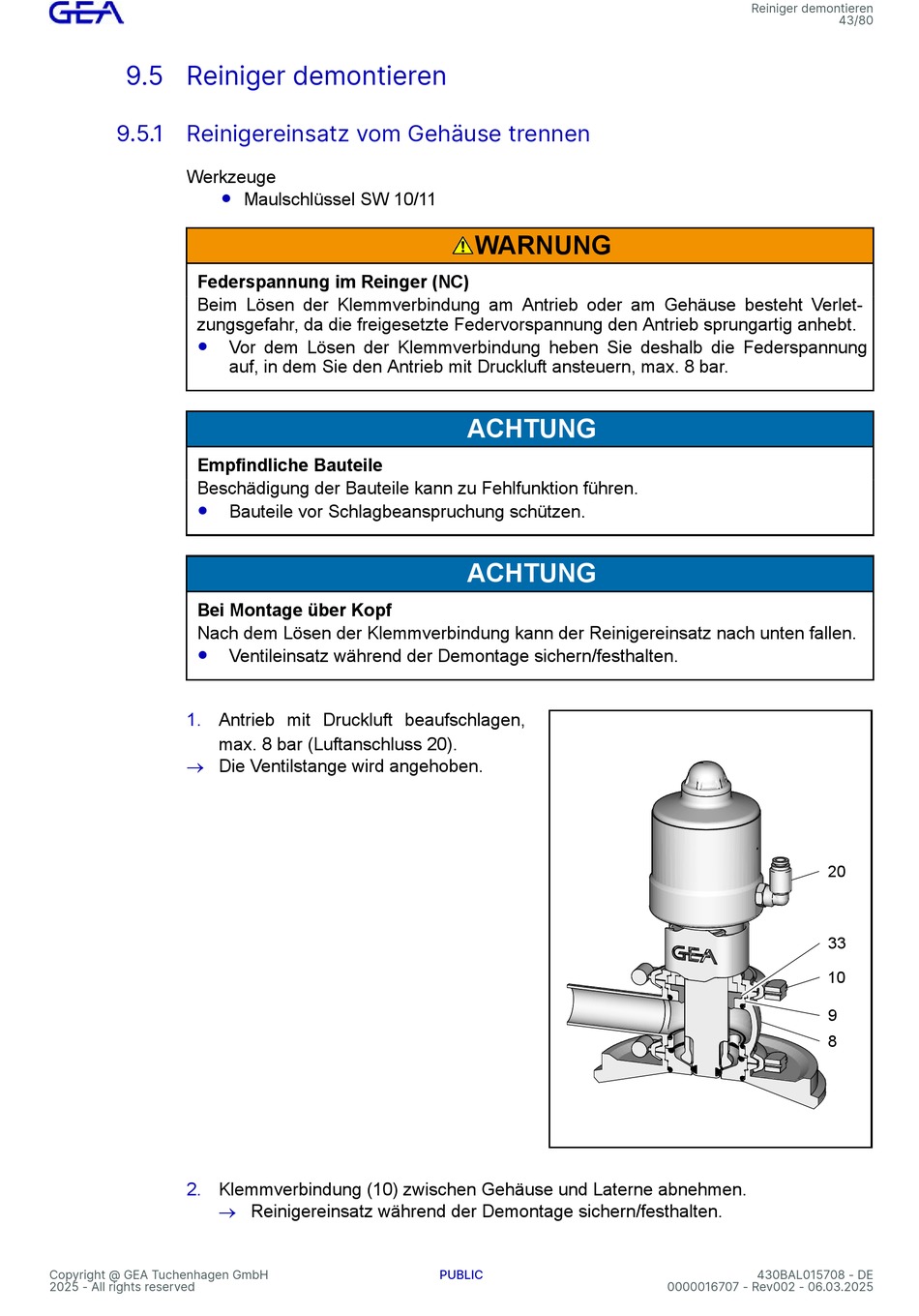

9.5 Reiniger demontieren
9.5.1 Reinigereinsatz vom Gehäuse trennen
Werkzeuge
●
Federspannung im Reinger (NC)
Beim Lösen der Klemmverbindung am Antrieb oder am Gehäuse besteht Verlet-
zungsgefahr, da die freigesetzte Federvorspannung den Antrieb sprungartig anhebt.
●
Empfindliche Bauteile
Beschädigung der Bauteile kann zu Fehlfunktion führen.
●
Bei Montage über Kopf
Nach dem Lösen der Klemmverbindung kann der Reinigereinsatz nach unten fallen.
●
1.
Antrieb mit Druckluft beaufschlagen,
max. 8 bar (Luftanschluss 20).
®
Die Ventilstange wird angehoben.
2.
Klemmverbindung (10) zwischen Gehäuse und Laterne abnehmen.
®
Copyright @ GEA Tuchenhagen GmbH
2025 - All rights reserved
Maulschlüssel SW 10/11
Vor dem Lösen der Klemmverbindung heben Sie deshalb die Federspannung
auf, in dem Sie den Antrieb mit Druckluft ansteuern, max. 8 bar.
Bauteile vor Schlagbeanspruchung schützen.
Ventileinsatz während der Demontage sichern/festhalten.
Reinigereinsatz während der Demontage sichern/festhalten.
WARNUNG
ACHTUNG
ACHTUNG
PUBLIC
Reiniger demontieren
43/80
20
33
10
9
8
430BAL015708 - DE
0000016707 - Rev002 - 06.03.2025
