Schweißanweisungen
76/80

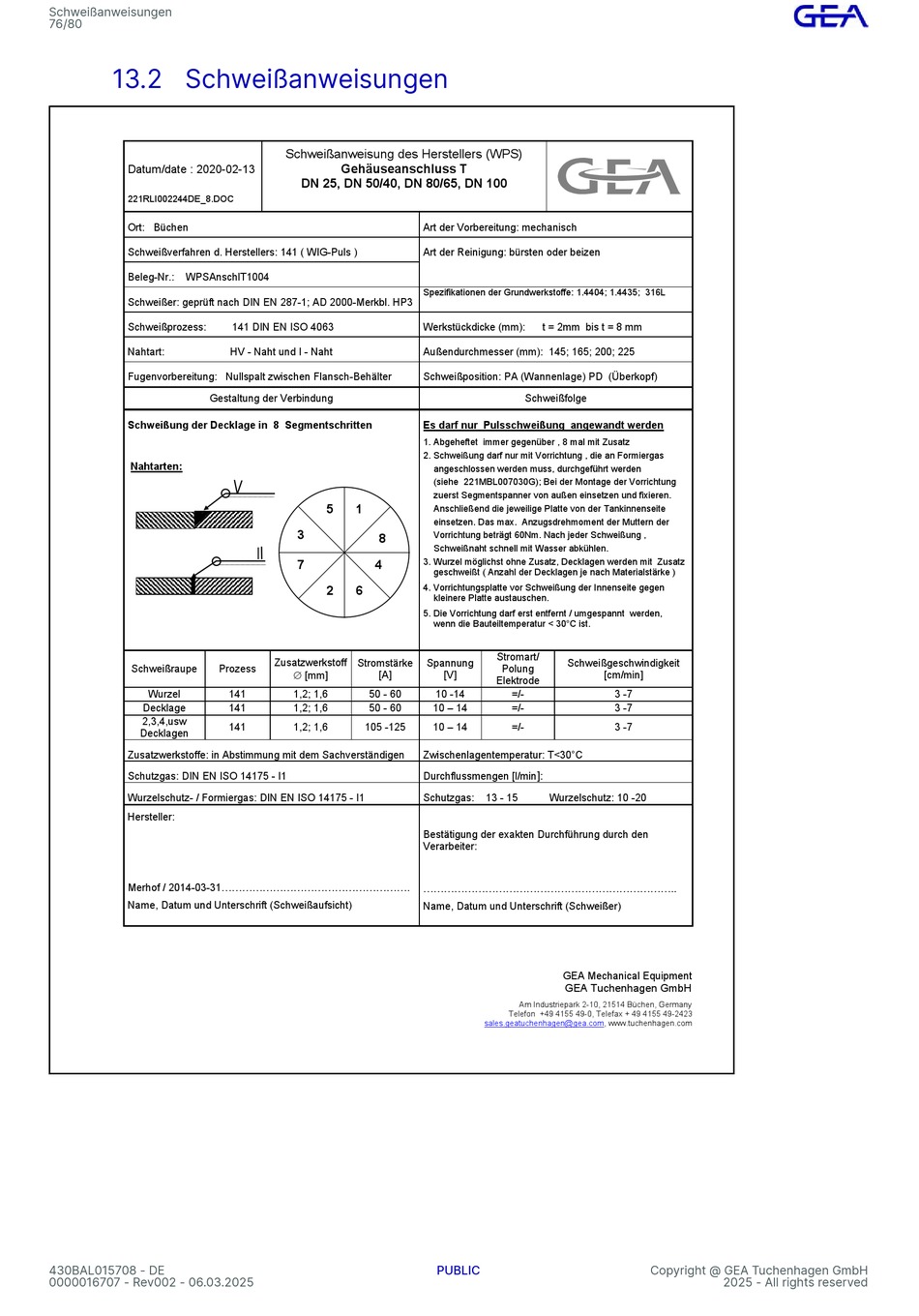

13.2 Schweißanweisungen
Datum/date : 2020-02-13
221RLI002244DE_8.DOC
Ort: Büchen
Schweißverfahren d. Herstellers: 141 ( WIG-Puls )
Beleg-Nr.:
WPSAnschlT1004
Schweißer: geprüft nach DIN EN 287-1; AD 2000-Merkbl. HP3
Schweißprozess:
Nahtart:
Fugenvorbereitung: Nullspalt zwischen Flansch-Behälter
Gestaltung der Verbindung
Schweißung der Decklage in 8 Segmentschritten
Nahtarten:
Schweißraupe
Prozess
Wurzel
Decklage
2,3,4,usw
Decklagen
Zusatzwerkstoffe: in Abstimmung mit dem Sachverständigen
Schutzgas: DIN EN ISO 14175 - I1
Wurzelschutz- / Formiergas: DIN EN ISO 14175 - I1
Hersteller:
Merhof / 2014-03-31.......................................................
Name, Datum und Unterschrift (Schweißaufsicht)
430BAL015708 - DE
0000016707 - Rev002 - 06.03.2025
Schweißanweisung des Herstellers (WPS)
Gehäuseanschluss T
DN 25, DN 50/40, DN 80/65, DN 100
141 DIN EN ISO 4063
HV - Naht und I - Naht
5
1
3
8
7
4
2
6
Zusatzwerkstoff
Stromstärke
 [mm]
[A]
141
1,2; 1,6
50 - 60
141
1,2; 1,6
50 - 60
141
1,2; 1,6
105 -125
Art der Vorbereitung: mechanisch
Art der Reinigung: bürsten oder beizen
Spezifikationen der Grundwerkstoffe: 1.4404; 1.4435; 316L
Werkstückdicke (mm):
t = 2mm bis t = 8 mm
Außendurchmesser (mm): 145; 165; 200; 225
Schweißposition: PA (Wannenlage) PD (Überkopf)
Schweißfolge
Es darf nur Pulsschweißung angewandt werden
1. Abgeheftet immer gegenüber , 8 mal mit Zusatz
2. Schweißung darf nur mit Vorrichtung , die an Formiergas
angeschlossen werden muss, durchgeführt werden
(siehe 221MBL007030G); Bei der Montage der Vorrichtung
zuerst Segmentspanner von außen einsetzen und fixieren.
Anschließend die jeweilige Platte von der Tankinnenseite
einsetzen. Das max. Anzugsdrehmoment der Muttern der
Vorrichtung beträgt 60Nm. Nach jeder Schweißung ,
Schweißnaht schnell mit Wasser abkühlen.
3. Wurzel möglichst ohne Zusatz, Decklagen werden mit Zusatz
geschweißt ( Anzahl der Decklagen je nach Materialstärke )
4. Vorrichtungsplatte vor Schweißung der Innenseite gegen
kleinere Platte austauschen.
5. Die Vorrichtung darf erst entfernt / umgespannt werden,
wenn die Bauteiltemperatur < 30°C ist.
Stromart/
Spannung
Schweißgeschwindigkeit
Polung
[V]
Elektrode
10 -14
=/-
10 – 14
=/-
10 – 14
=/-
Zwischenlagentemperatur: T<30°C
]
Durchflussmengen [l/min
:
Schutzgas:
13 - 15
Wurzelschutz: 10 -20
Bestätigung der exakten Durchführung durch den
Verarbeiter:
..........................................................................
Name, Datum und Unterschrift (Schweißer)
