Instandhaltung
Demontage
Voraussetzung
Während der Wartungs- und Instandhaltungsarbeiten darf im entsprechenden
Bereich kein Prozess ablaufen.
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.

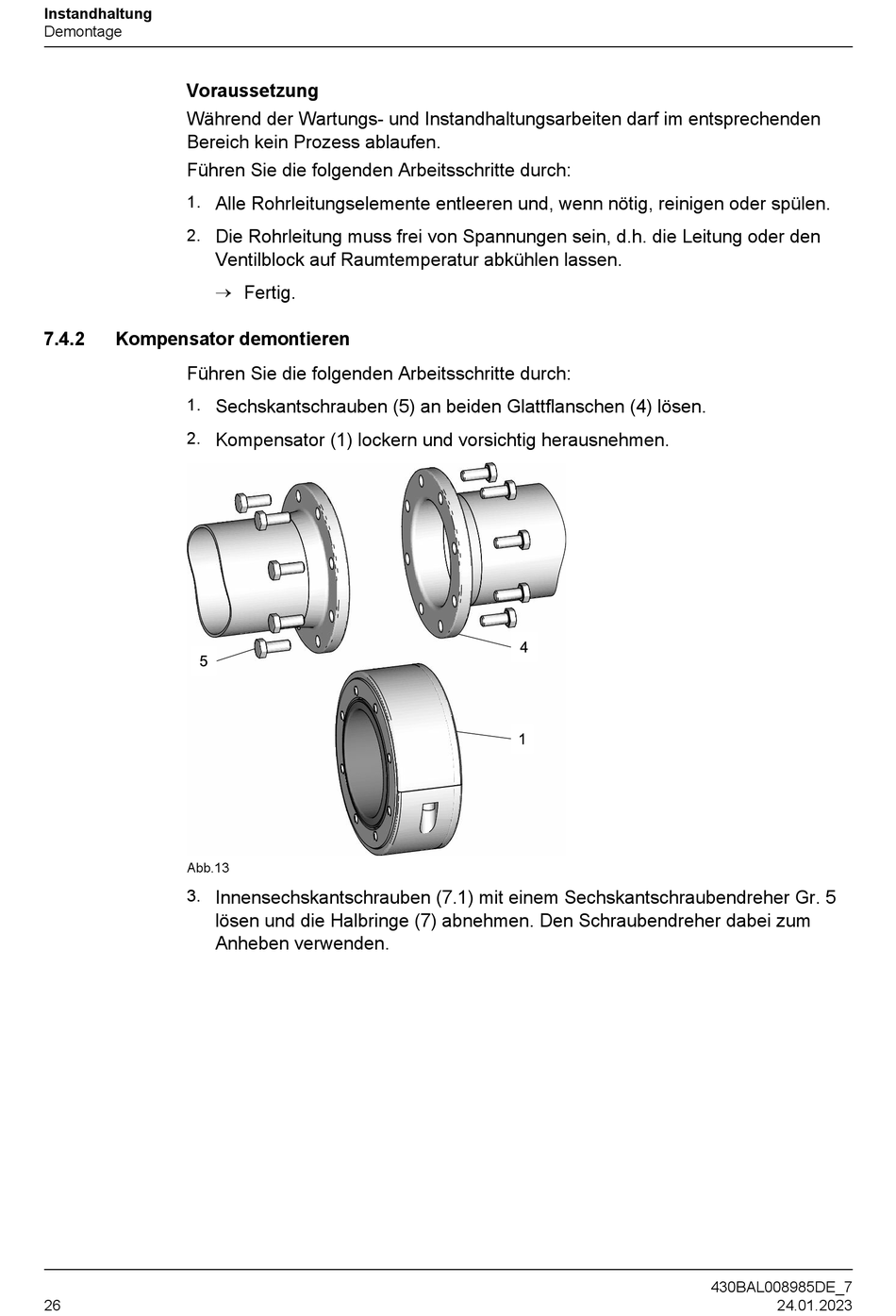

7.4.2
Kompensator demontieren
Führen Sie die folgenden Arbeitsschritte durch:
1.
2.
Abb.13
3.
26
Alle Rohrleitungselemente entleeren und, wenn nötig, reinigen oder spülen.
Die Rohrleitung muss frei von Spannungen sein, d.h. die Leitung oder den
Ventilblock auf Raumtemperatur abkühlen lassen.
®
Fertig.
Sechskantschrauben (5) an beiden Glattflanschen (4) lösen.
Kompensator (1) lockern und vorsichtig herausnehmen.
Innensechskantschrauben (7.1) mit einem Sechskantschraubendreher Gr. 5
lösen und die Halbringe (7) abnehmen. Den Schraubendreher dabei zum
Anheben verwenden.
430BAL008985DE_7
24.01.2023
