Datum: 2019-12-15
221RLI002533DE_4.doc
Ort: Büchen
Schweißverfahren d. Herstellers: 141 ( WIG-Puls )
Beleg-Nr.:
Schweißer:
Schweißprozeß:
Nahtart:
Fugenvorbereitung:
.
Gestaltung der Verbindung
Schweißung der Lagen in 8 Segmentschritten
Nahtarten:
Schweißraupe
Wurzel
Decklage
Zusatzwerkstoffe: in Abstimmung mit dem Sachverständigen
Schutzgas: DIN EN ISO 14175 – I1
Wurzelschutz- / Formiergas: DIN EN ISO 14175 – I1
Hersteller:
Merhof, 2019-12-15
..................................................................................................
Name, Datum und Unterschrift (Schweißaufsicht)
Copyright @ GEA Tuchenhagen GmbH
2025 - All rights reserved

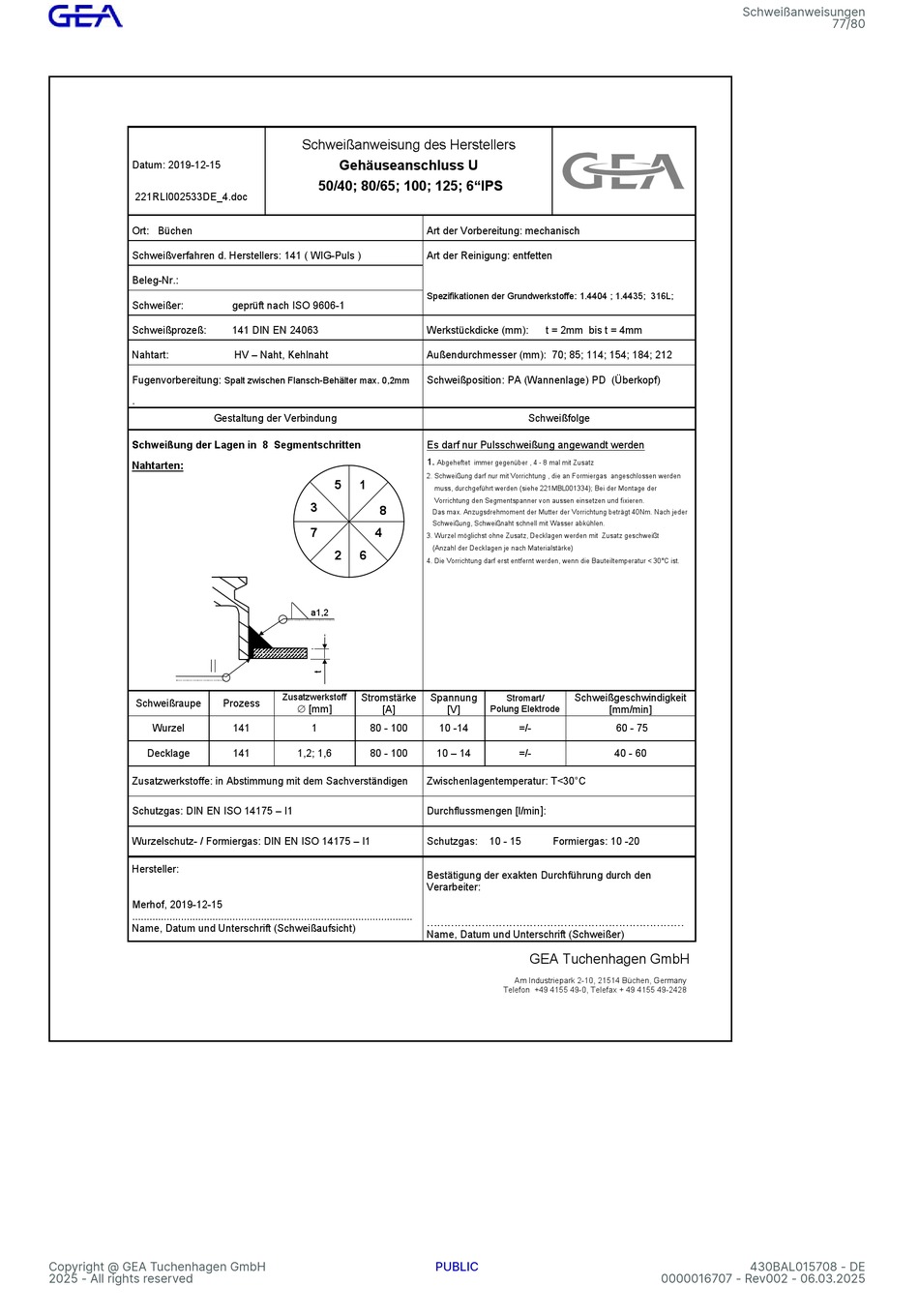

Schweißanweisung des Herstellers
Gehäuseanschluss U
50/40; 80/65; 100; 125; 6"IPS
geprüft nach ISO 9606-1
141 DIN EN 24063
HV – Naht, Kehlnaht
Spalt zwischen Flansch-Behälter max. 0,2mm
5
1
3
8
7
4
2
6
a1,2
Zusatzwerkstoff
Stromstärke
Prozess
[mm]
[A]
141
1
80 - 100
141
1,2; 1,6
80 - 100
Art der Vorbereitung: mechanisch
Art der Reinigung: entfetten
Spezifikationen der Grundwerkstoffe: 1.4404 ; 1.4435; 316L;
Werkstückdicke (mm):
t = 2mm bis t = 4mm
Außendurchmesser (mm): 70; 85; 114; 154; 184; 212
Schweißposition: PA (Wannenlage) PD (Überkopf)
Schweißfolge
Es darf nur Pulsschweißung angewandt werden
1.
Abgeheftet immer gegenüber , 4 - 8 mal mit Zusatz
2. Schweißung darf nur mit Vorrichtung , die an Formiergas angeschlossen werden
muss, durchgeführt werden (siehe 221MBL001334); Bei der Montage der
Vorrichtung den Segmentspanner von aussen einsetzen und fixieren.
Das max. Anzugsdrehmoment der Mutter der Vorrichtung beträgt 40Nm. Nach jeder
Schweißung, Schweißnaht schnell mit Wasser abkühlen.
3. Wurzel möglichst ohne Zusatz, Decklagen werden mit Zusatz geschweißt
(Anzahl der Decklagen je nach Materialstärke)
4. Die Vorrichtung darf erst entfernt werden, wenn die Bauteiltemperatur < 30°C ist.
Spannung
Schweißgeschwindigkeit
Stromart/
[V]
Polung Elektrode
10 -14
=/-
10 – 14
=/-
Zwischenlagentemperatur: T<30°C
]
Durchflussmengen [l/min
:
Schutzgas:
10 - 15
Formiergas: 10 -20
Bestätigung der exakten Durchführung durch den
Verarbeiter:
...........................................................................
Name, Datum und Unterschrift (Schweißer)
GEA Tuchenhagen GmbH
Am Industriepark 2-10, 21514 Büchen, Germany
Telefon +49 4155 49-0, Telefax + 49 4155 49-2428
PUBLIC
Schweißanweisungen
[mm/min]
60 - 75
40 - 60
430BAL015708 - DE
0000016707 - Rev002 - 06.03.2025
