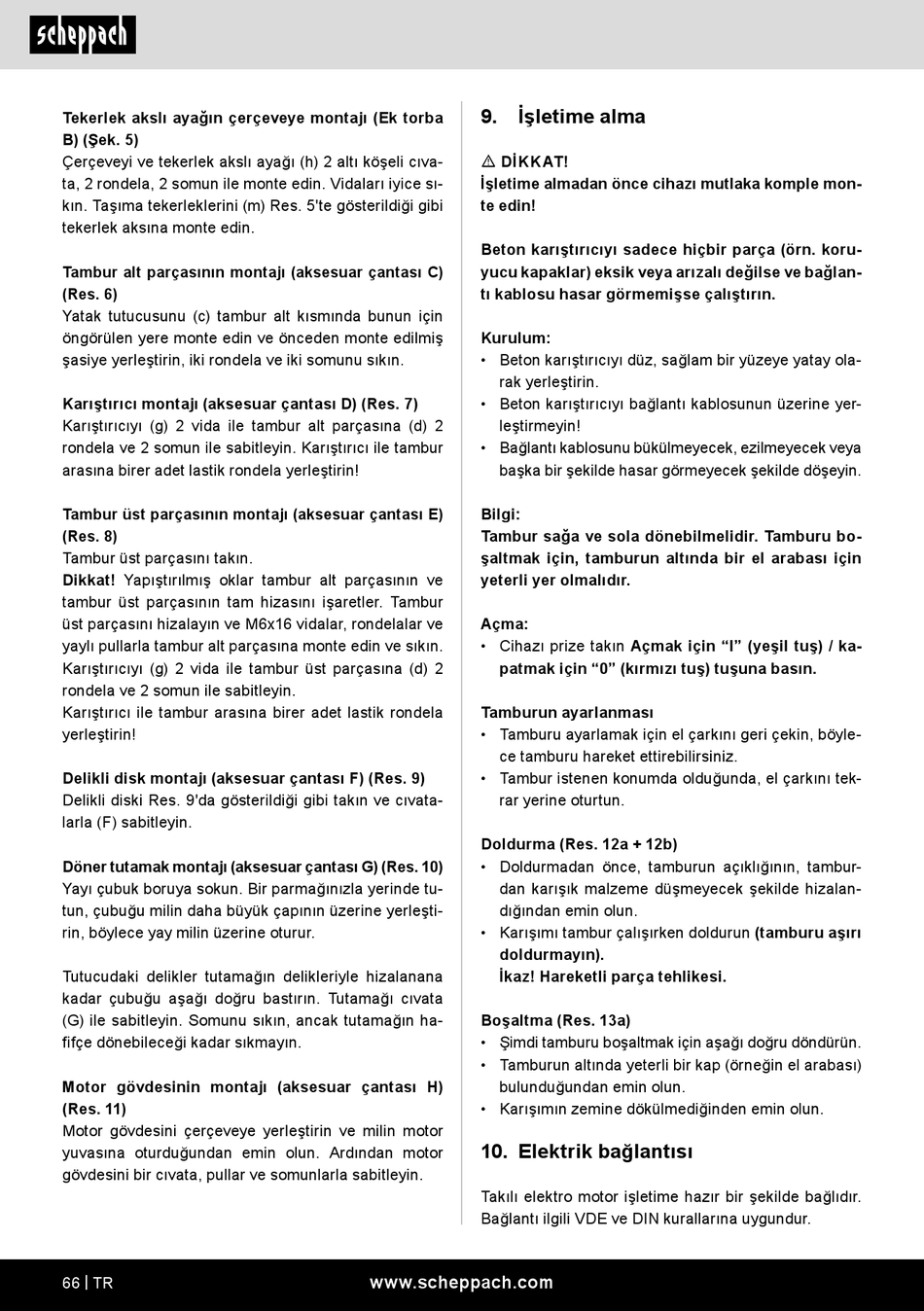

Tekerlek akslı ayağın çerçeveye montajı (Ek torba
B) (Şek. 5)
Çerçeveyi ve tekerlek akslı ayağı (h) 2 altı köşeli cıva-
ta, 2 rondela, 2 somun ile monte edin. Vidaları iyice sı-
kın. Taşıma tekerleklerini (m) Res. 5'te gösterildiği gibi
tekerlek aksına monte edin.
Tambur alt parçasının montajı (aksesuar çantası C)
(Res. 6)
Yatak tutucusunu (c) tambur alt kısmında bunun için
öngörülen yere monte edin ve önceden monte edilmiş
şasiye yerleştirin, iki rondela ve iki somunu sıkın.
Karıştırıcı montajı (aksesuar çantası D) (Res. 7)
Karıştırıcıyı (g) 2 vida ile tambur alt parçasına (d) 2
rondela ve 2 somun ile sabitleyin. Karıştırıcı ile tambur
arasına birer adet lastik rondela yerleştirin!
Tambur üst parçasının montajı (aksesuar çantası E)
(Res. 8)
Tambur üst parçasını takın.
Dikkat! Yapıştırılmış oklar tambur alt parçasının ve
tambur üst parçasının tam hizasını işaretler. Tambur
üst parçasını hizalayın ve M6x16 vidalar, rondelalar ve
yaylı pullarla tambur alt parçasına monte edin ve sıkın.
Karıştırıcıyı (g) 2 vida ile tambur üst parçasına (d) 2
rondela ve 2 somun ile sabitleyin.
Karıştırıcı ile tambur arasına birer adet lastik rondela
yerleştirin!
Delikli disk montajı (aksesuar çantası F) (Res. 9)
Delikli diski Res. 9'da gösterildiği gibi takın ve cıvata-
larla (F) sabitleyin.
Döner tutamak montajı (aksesuar çantası G) (Res. 10)
Yayı çubuk boruya sokun. Bir parmağınızla yerinde tu-
tun, çubuğu milin daha büyük çapının üzerine yerleşti-
rin, böylece yay milin üzerine oturur.
Tutucudaki delikler tutamağın delikleriyle hizalanana
kadar çubuğu aşağı doğru bastırın. Tutamağı cıvata
(G) ile sabitleyin. Somunu sıkın, ancak tutamağın ha-
fifçe dönebileceği kadar sıkmayın.
Motor gövdesinin montajı (aksesuar çantası H)
(Res. 11)
Motor gövdesini çerçeveye yerleştirin ve milin motor
yuvasına oturduğundan emin olun. Ardından motor
gövdesini bir cıvata, pullar ve somunlarla sabitleyin.
66 | TR
9.
İşletime alma
m DİKKAT!
İşletime almadan önce cihazı mutlaka komple mon-
te edin!
Beton karıştırıcıyı sadece hiçbir parça (örn. koru-
yucu kapaklar) eksik veya arızalı değilse ve bağlan-
tı kablosu hasar görmemişse çalıştırın.
Kurulum:
• Beton karıştırıcıyı düz, sağlam bir yüzeye yatay ola-
rak yerleştirin.
• Beton karıştırıcıyı bağlantı kablosunun üzerine yer-
leştirmeyin!
• Bağlantı kablosunu bükülmeyecek, ezilmeyecek veya
başka bir şekilde hasar görmeyecek şekilde döşeyin.
Bilgi:
Tambur sağa ve sola dönebilmelidir. Tamburu bo-
şaltmak için, tamburun altında bir el arabası için
yeterli yer olmalıdır.
Açma:
• Cihazı prize takın Açmak için "I" (yeşil tuş) / ka-
patmak için "0" (kırmızı tuş) tuşuna basın.
Tamburun ayarlanması
• Tamburu ayarlamak için el çarkını geri çekin, böyle-
ce tamburu hareket ettirebilirsiniz.
• Tambur istenen konumda olduğunda, el çarkını tek-
rar yerine oturtun.
Doldurma (Res. 12a + 12b)
• Doldurmadan önce, tamburun açıklığının, tambur-
dan karışık malzeme düşmeyecek şekilde hizalan-
dığından emin olun.
• Karışımı tambur çalışırken doldurun (tamburu aşırı
doldurmayın).
İkaz! Hareketli parça tehlikesi.
Boşaltma (Res. 13a)
• Şimdi tamburu boşaltmak için aşağı doğru döndürün.
• Tamburun altında yeterli bir kap (örneğin el arabası)
bulunduğundan emin olun.
• Karışımın zemine dökülmediğinden emin olun.
10. Elektrik bağlantısı
Takılı elektro motor işletime hazır bir şekilde bağlıdır.
Bağlantı ilgili VDE ve DIN kurallarına uygundur.
