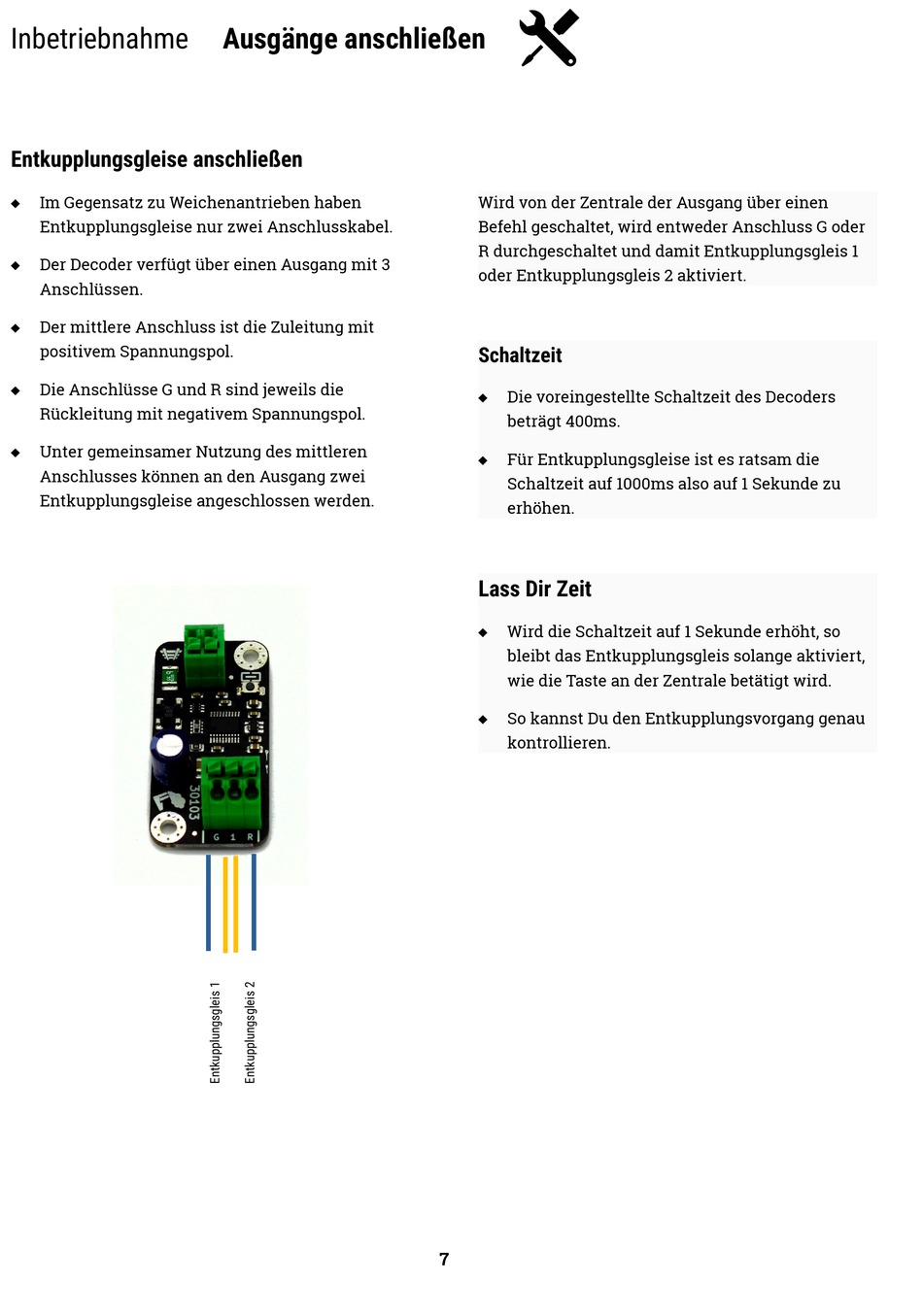

Inbetriebnahme
Entkupplungsgleise anschließen
Im Gegensatz zu Weichenantrieben haben
Entkupplungsgleise nur zwei Anschlusskabel.
Der Decoder verfügt über einen Ausgang mit 3
Anschlüssen.
Der mittlere Anschluss ist die Zuleitung mit
positivem Spannungspol.
Die Anschlüsse G und R sind jeweils die
Rückleitung mit negativem Spannungspol.
Unter gemeinsamer Nutzung des mittleren
Anschlusses können an den Ausgang zwei
Entkupplungsgleise angeschlossen werden.
Ausgänge anschließen
Wird von der Zentrale der Ausgang über einen
Befehl geschaltet, wird entweder Anschluss G oder
R durchgeschaltet und damit Entkupplungsgleis 1
oder Entkupplungsgleis 2 aktiviert.
Schaltzeit
Die voreingestellte Schaltzeit des Decoders
beträgt 400ms.
Für Entkupplungsgleise ist es ratsam die
Schaltzeit auf 1000ms also auf 1 Sekunde zu
erhöhen.
Lass Dir Zeit
Wird die Schaltzeit auf 1 Sekunde erhöht, so
bleibt das Entkupplungsgleis solange aktiviert,
wie die Taste an der Zentrale betätigt wird.
So kannst Du den Entkupplungsvorgang genau
kontrollieren.
7
