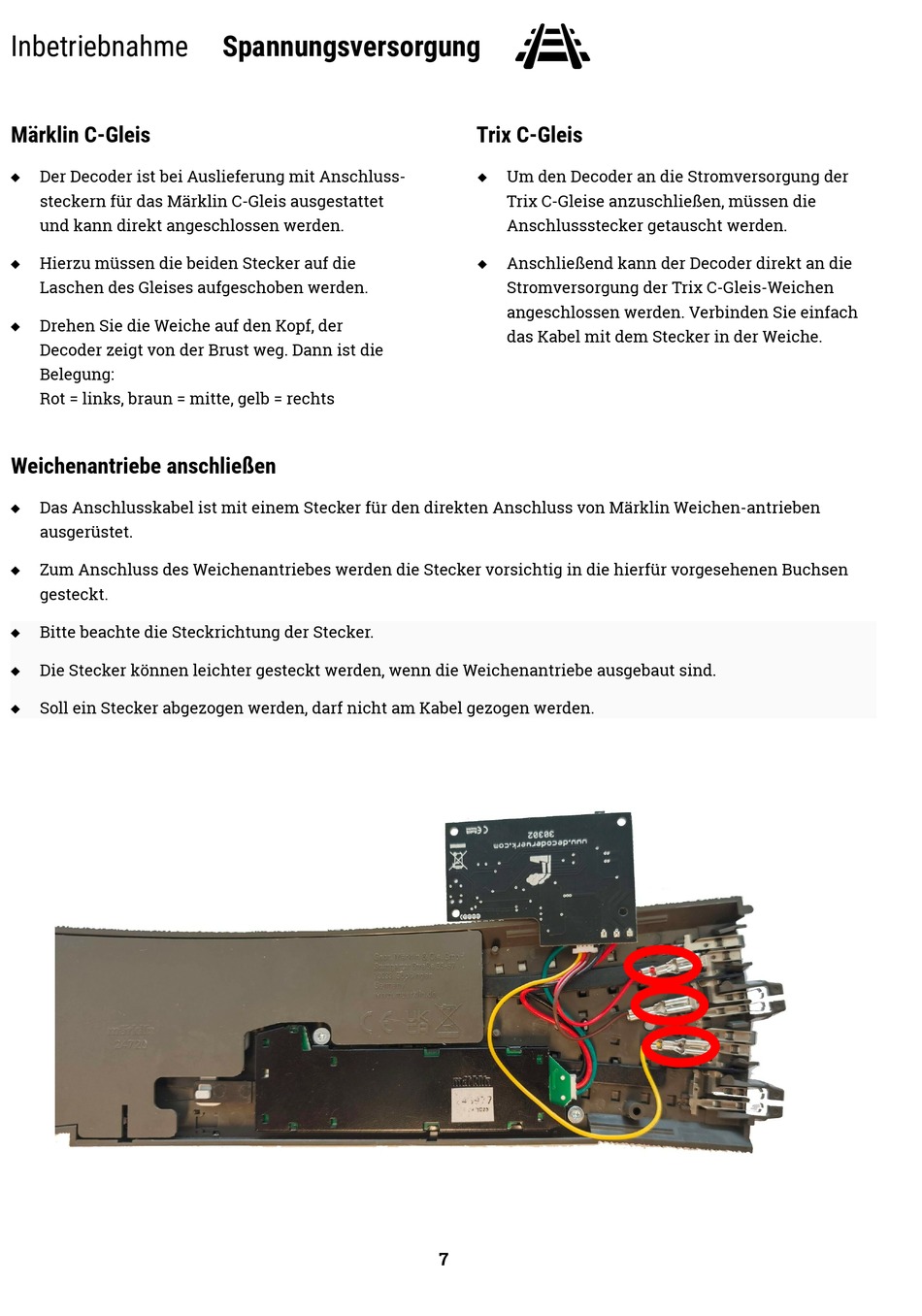

Inbetriebnahme
Märklin C-Gleis
Der Decoder ist bei Auslieferung mit Anschluss-

steckern für das Märklin C-Gleis ausgestattet
und kann direkt angeschlossen werden.
Hierzu müssen die beiden Stecker auf die

Laschen des Gleises aufgeschoben werden.
Drehen Sie die Weiche auf den Kopf, der

Decoder zeigt von der Brust weg. Dann ist die
Belegung:
Rot = links, braun = mitte, gelb = rechts
Weichenantriebe anschließen
Das Anschlusskabel ist mit einem Stecker für den direkten Anschluss von Märklin Weichen-antrieben

ausgerüstet.
Zum Anschluss des Weichenantriebes werden die Stecker vorsichtig in die hierfür vorgesehenen Buchsen

gesteckt.
Bitte beachte die Steckrichtung der Stecker.

Die Stecker können leichter gesteckt werden, wenn die Weichenantriebe ausgebaut sind.

Soll ein Stecker abgezogen werden, darf nicht am Kabel gezogen werden.

Spannungsversorgung
Trix C-Gleis
Um den Decoder an die Stromversorgung der

Trix C-Gleise anzuschließen, müssen die
Anschlussstecker getauscht werden.
Anschließend kann der Decoder direkt an die

Stromversorgung der Trix C-Gleis-Weichen
angeschlossen werden. Verbinden Sie einfach
das Kabel mit dem Stecker in der Weiche.
7
