Inhaltszusammenfassung für Decoderwerk 80301

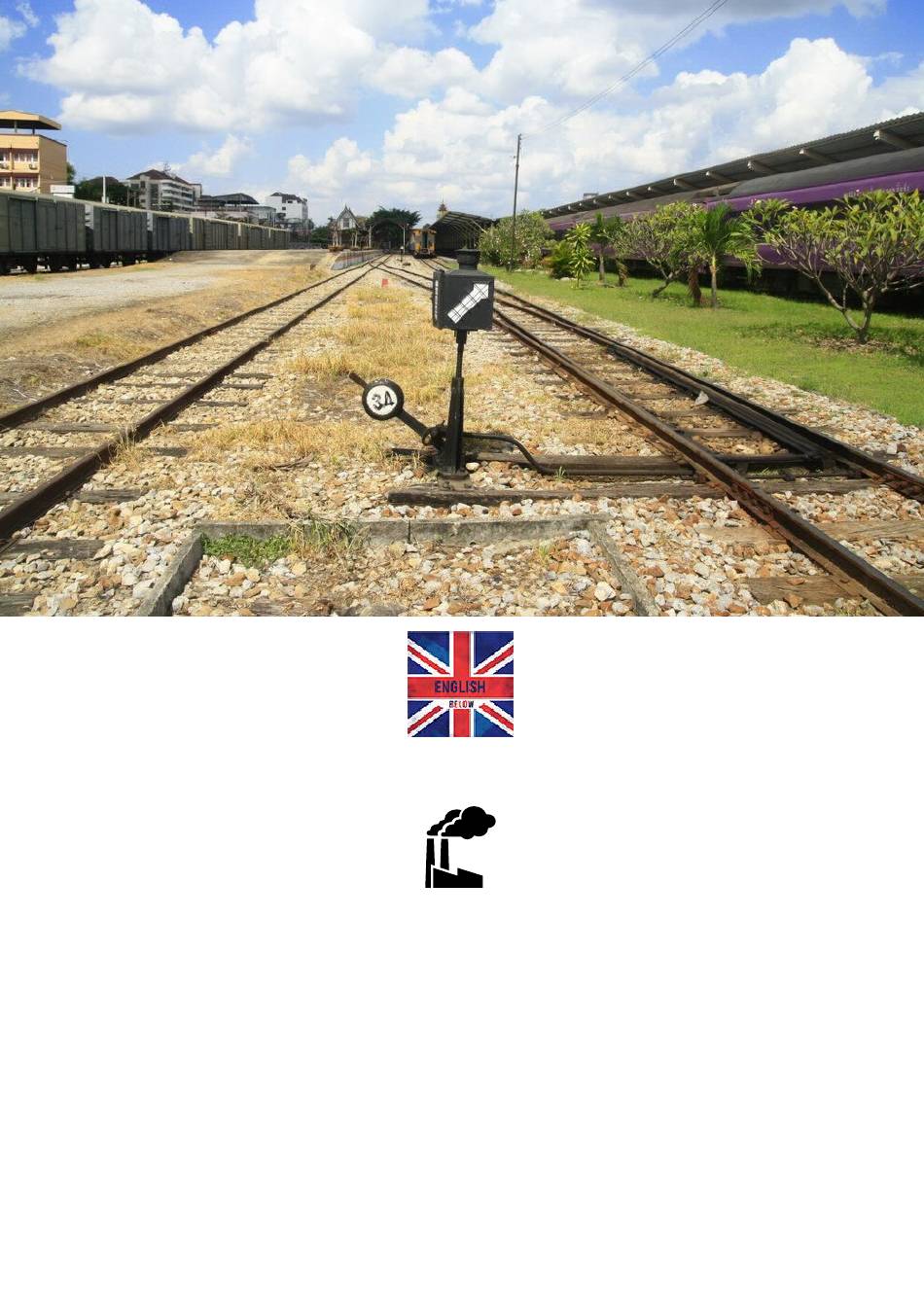

  • Seite 1 80301 Benutzerhandbuch...
  • Seite 2: Inhaltsverzeichnis

    Fahrplan Kategorie Ausgänge Hardware Software Sicherheitsbestimmungen..................................3 Inbetriebnahme......................................4 Spannungsversorgung................................4 Ausgänge anschließen................................5 Adresse vergeben..................................6 Fahrweg einstellen..................................8 Konfiguration........................................9 Programmierung...................................9 Ausgänge......................................10 Decoderwerk........................................15 Support......................................15 Feedback......................................15 Stand 06/2024 Technische Änderungen und Irrtümer vorbehalten © 2024 micron-dynamics – Alle Rechte vorbehalten...
  • Seite 3: Sicherheitsbestimmungen

    Sicherheitsbestimmungen Bestimmungsgemäßer Gebrauch Schutz vor Brand Das Produkt ist ausschließlich zur Steuerung In Folge eines Kurzschlusses kann es durch   von Weichen einer Modelleisenbahn mit Überströme zur übermäßigen Erhitzung von Magnetantrieben bestimmt. Leiterbahnen, Bauteilen oder Kabeln und damit ggf. auch zu Bränden kommen. Das Produkt darf nur in Innenräumen und im ...
  • Seite 4: Spannungsversorgung

    Inbetriebnahme Spannungsversorgung Spannungsbereich Der Decoder wird über den Anschluss des  Antriebes mit Spannung versorgt. 9-24V  Es kann keine gesonderte Spannungs-  versorgung angeschlossen werden. Protokolle Im analogen muss eine Dauerspannung an den  sonst üblichen Gleisanschluss angelegt werden. DCC (mit RailCom) ...
  • Seite 5: Ausgänge Anschließen

    Inbetriebnahme Ausgänge anschließen Weichenlaterne anschließen Befolge bitte zunächst der Einbauanleitung der Zum Anlöten der Versorgungskabel solltest Du   Weichenlaterne. den Decoder aus der Weiche entnehmen, da durch die entstehende Hitze des Lötvorgangs Beim Anschluss der Weichenlaterne muss die  der Montagestift der Weiche beschädigt werden Polarität beachtet werden.
  • Seite 6: Adresse Vergeben

    Inbetriebnahme Adresse vergeben Automatischer Lernmodus Um den automatischen Lernmodus zu starten, Wird innerhalb von 60 Sekunden kein Befehl   muss der Button gedrückt werden. empfangen oder wird der Button erneut gedrückt, wird der Lernmodus beendet. Beginnend mit dem Weichenausgang wartet der ...
  • Seite 7 Inbetriebnahme Adresse vergeben Beispiel Jedem Ausgang soll eine Adresse zugewiesen werden: Button am Decoder drücken. Der Decoder wechselt zum Laternenausgang   und wartet auf den nächsten Befehl. Der Decoder startet mit dem Weichenausgang  und wartet auf den nächsten Befehl. Der Decoder empfängt den Befehl und ordnet ...
  • Seite 8: Fahrweg Einstellen

    Inbetriebnahme Fahrweg einstellen Fahrweg anpassen Je nach Weiche und Stellweg muss der Fahrweg Wird innerhalb von 60 Sekunden kein Befehl   eingestellt werden. Dieser ist neben der CV empfangen oder wird der Button erneut Konfiguration sehr bequem über die großen gedrückt, wird der Lernmodus beendet.
  • Seite 9: Konfiguration

    Konfiguration Programmierung Programming-on-Main Der Decoder kann von einer DCC Zentrale aus Bei einer Konfiguration mittels Programming-   mittels Programming-on-Main (PoM) direkt an On-Main können CVs nur aktualisiert aber nicht seinem Einsatzort konfiguriert werden. gelesen werden. Dabei können alle CVs aktualisiert werden. Es erfolgt keine Rückmeldung über eine ...
  • Seite 10: Ausgang Motor

    Konfiguration Ausgänge Ausgang Motor Wechselschaltung des Motoros Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 3 MSB Adresse 0-255 8 LSB Schaltzeit 1-255 Wert * 1 Millisekunden * Schritte Schritte 3 MSB Schritte 0-255 8 LSB Invertierung Keine Invertierung Invertierung Monoflop Kein Rückstellung zur letzten Position 1 - 255 Automatische Rückstellung zur letzten Position.
  • Seite 11: Zusatzfunktionen

    Ausgang A2 Schaltausgang für Weichenlaterne Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 3 MSB Adresse 0-255 8 LSB Dimmwert 0-100 Dimmwert in % zur Gleisspannung Anschluss Grün Zustand Keine Wiederherstellung des letzten Zustands Widerherstellung des letzten Zustands Zusatzfunktionen Div. Einstellungen Eigenschaft Vorgabe Mögliche Bedeutung...
  • Seite 12 Konfiguration Ausgänge Schaltzeit Die Schaltzeit des Ausganges kann konfiguriert 1 Sekunde entspricht 1.000 Millisekunden   werden. Der Vorgabewert von 3 bedeutet eine Schaltzeit  Dabei wird der konfigurierte Wert mit 1ms pro von 3ms pro Schritte  Schritt multipliziert. Die Vorgabe der Schritte ist (5 * 256) + 180 = 1460 ...
  • Seite 13 Konfiguration Ausgänge Adressen Der Decoder folgt der Adressierung nach Adressbereich  Ausgang. DCC 1-2048  Den Ausgängen können frei wählbare Adressen  Märklin Motorola 1-320  zugeordnet werden. Die programmierte Adresse wird von DCC und  Märklin Motorola gemeinsam verwendet. Voreinstellung Im Auslieferungszustand ist der Decoder mit ...
  • Seite 14: Konfiguration

    Konfiguration Decoder Werkseinstellungen In CV 8 wird die NMRA Hersteller-ID Beim Zurücksetzen auf Werkseinstellungen   abgespeichert, der Vorgabewert kann nicht werden alle CV-Werte auf die Vorgabewerte geändert werden. zurückgesetzt. Schreibzugriffe mit bestimmten Werten führen Die Änderungen werden sofort durchgeführt, es ...
  • Seite 15: Decoderwerk

    Deine Meinung ist uns sehr wichtig. Wir freuen uns Bitte entsorge das Produkt über über Anregungen, Kritik oder Lob zu unseren entsprechende Sammelstellen für Produkten oder zum Decoderwerk. elektronische Geräte. Sende uns eine E-Mail Der Hersteller ist hierfür unter der Nummer WEEE-Reg.-Nr.
  • Seite 16: Das Decoderwerk

    Das Decoderwerk Decoder für Deine Modelleisenbahn https://www.decoderwerk.com...
  • Seite 17 80301 User manual...
  • Seite 18 Timetabl Category Outputs Hardware Software Safety regulations....................................3 Commissioning.......................................4 Power supply ...................................4 Connecting outputs ..................................5 Address assigned ..................................6 Setting the route ..................................8 Configuration......................................9 Programming ....................................9 Outputs .....................................10 Decoder plant ......................................15 Support .....................................15 Feedback ....................................15 Status 06/2024 Technical changes and errors excepted ©...
  • Seite 19: Safety Regulations

    Safety regulations Intended use Protection against fire The product is intended exclusively for As a result of a short circuit, overcurrents can ◆ ◆ controlling the points of a model railroad lead to excessive heating of conductor tracks, with magnetic drives. components or cables and thus possibly also to fires.
  • Seite 20: Commissioning

    Commissioning Power supply Voltage range The decoder is supplied with power via ◆ the connection of the drive. 9-24V ◆ No separate power supply can be ◆ connected. Protocols In analog mode, a continuous voltage must be ◆ applied to the usual track connection. The DCC (with RailCom) ◆...
  • Seite 21: Connecting The Switch Lantern Eßen

    Commissioning Connect outputs Connecting the switch lantern eßen Please follow the installation instructions for To solder the supply cables, you should ◆ ◆ the turnout lantern first. remove the decoder from the turnout, as the heat generated during the soldering process The polarity must be observed when ◆...
  • Seite 22 Commissioning Assign address Automatic learning mo dus To start the automatic learning mode, press If no command is received within 60 seconds ◆ ◆ the button. or if the button is pressed again, the learning mode is ended. Starting with the turnout output, the decoder ◆...
  • Seite 23 Commissioning Assign address Example An address should be assigned to each output: Press the button on the decoder. The decoder switches to the lantern output ◆ ◆ and waits for the next command. The decoder starts with the points output and ◆...
  • Seite 24: Setting The Route

    Commissioning Setting the route Adjusting the route The route must be set depending on the turnout If no command is received within 60 seconds ◆ ◆ and track llweg. In addition to the CV or if the button is pressed again, the configuration, this can be set very conveniently learning mode is ended.
  • Seite 25: Configuration

    Configuration Programming Programming-on-M ain The decoder can be configured directly at its When configuring using programming on- ◆ ◆ place of use from a DCC control center using main, CVs can only be updated but not read. Programming-on-Main (PoM). There is no feedback about updating a ◆...
  • Seite 26: Outputs

    Configuration Outputs Motor output Changeover circuit of the motor Feature Default Possible Meaning values Address 3 MSB Address 0-255 8 LSB Switching 1-255 Value * 1 millisecond * steps time Steps 3 MSB Steps 0-255 8 LSB Inversion No inversion Inversion Monoflop No reset to last position...
  • Seite 27: Additional Functions

    Output A2 Switching output for point lantern Feature Default Possible Meaning values Address 3 MSB Address 0-255 8 LSB Dimming 0-100 Dimming value in % of the track voltage value Connection Green Condition No restoration of the last state Restoration of the last state Additional functions Div.
  • Seite 28 Configuration Outputs Switching time The switching time of the output can be 1 second corresponds to 1,000 milliseconds ◆ ◆ configured. The default value of 3 means a switching time ◆ of 3ms per step The configured value is multiplied by 1 ms ◆...
  • Seite 29: Default Setting

    Configuration Outputs Addresses Address range The decoder follows the addressing by ◆ output. DCC 1-2048 ◆ Freely selectable addresses can be assigned to ◆ Märklin Motorola 1-320 ◆ the outputs. The programmed address is used jointly by ◆ DCC and Märklin Motorola. Default setting On delivery, the decoder is programmed ◆...
  • Seite 30: Factory Settings

    Configuration Decoder Factory settings The NMRA manufacturer ID is stored in When resetting to factory settings, all CV ◆ ◆ CV 8; the default value cannot be changed. values are reset to the default values. Write accesses with certain values execute The changes are made immediately, no restart ◆...
  • Seite 31: Support

    If your request allows it, please send us an e- manufacturer and other products on our website. mail. This is the best way for us to process your request. https://www.decoderwerk.com e-mail Waste disposal support@decoderwerk.com This product must not be disposed of with household waste.
  • Seite 32 The decoder factory Decoder for your model railroad https://www.decoderwerk.com...
