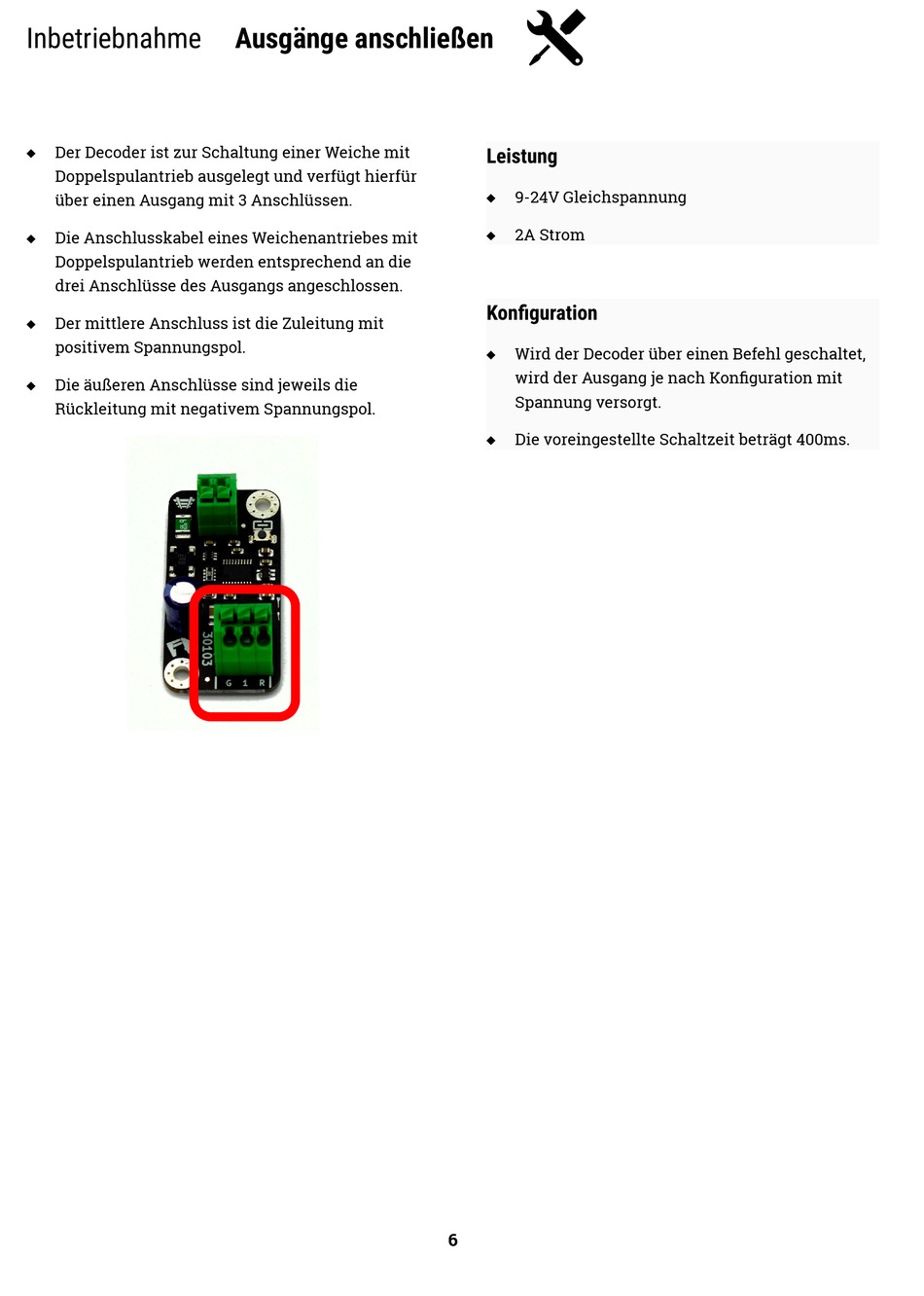

Inbetriebnahme
Der Decoder ist zur Schaltung einer Weiche mit
Doppelspulantrieb ausgelegt und verfügt hierfür
über einen Ausgang mit 3 Anschlüssen.
Die Anschlusskabel eines Weichenantriebes mit
Doppelspulantrieb werden entsprechend an die
drei Anschlüsse des Ausgangs angeschlossen.
Der mittlere Anschluss ist die Zuleitung mit
positivem Spannungspol.
Die äußeren Anschlüsse sind jeweils die
Rückleitung mit negativem Spannungspol.
Ausgänge anschließen
Leistung
9-24V Gleichspannung
2A Strom
Konfiguration
Wird der Decoder über einen Befehl geschaltet,
wird der Ausgang je nach Konfiguration mit
Spannung versorgt.
Die voreingestellte Schaltzeit beträgt 400ms.
6
