- Seite 1 40101 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Fahrplan Kategorie Ausgänge Hardware Software Sicherheitsbestimmungen..................................3 Kompatiblität........................................4 Inbetriebnahme......................................5 Spannungsversorgung..................................5 Ausgänge anschließen..................................6 Konfiguration........................................8 Programmierung....................................8 Ausgänge........................................9 Decoder........................................12 Decoderwerk........................................13 Support........................................13 Feedback.........................................13 Stand 07/2024 Technische Änderungen und Irrtümer vorbehalten © 2024 micron-dynamics – Alle Rechte vorbehalten... -
Seite 3: Sicherheitsbestimmungen
Sicherheitsbestimmungen Bestimmungsgemäßer Gebrauch Schutz vor Brand Das Produkt ist ausschließlich zur Steuerung In Folge eines Kurzschlusses kann es durch von Weichen einer Modelleisenbahn mit Überströme zur übermäßigen Erhitzung von Magnetantrieben bestimmt. Leiterbahnen, Bauteilen oder Kabeln und damit ggf. auch zu Bränden kommen. Das Produkt darf nur in Innenräumen und im ... -
Seite 4: Kompatiblität
Kompatiblität Decoder Der Decoder ist die ideale Alternative für folgende Einbau-Digitaldecoder. KATO DS51K1 Antriebe Der Decoder kann die folgenden elektrischen Weichenantriebe ersetzen. KATO (alle Varianten) Tomix Rokuhan Conrad LGB 12010 ... -
Seite 5: Spannungsversorgung
Inbetriebnahme Spannungsversorgung Spannungsbereich Der Decoder wird zur Spannungsversorgung direkt an das Gleissignal angeschlossen. 9-24V Beim Anschluss der Spannungsquelle muss die Polarität des Anschlusses nicht berücksichtigt werden. Protokolle Es kann keine gesonderte Spannungs- versorgung angeschlossen werden. Märklin Motorola ... -
Seite 6: Ausgänge Anschließen
Inbetriebnahme Ausgänge anschließen Der Decoder ist zur Schaltung eines Leistung Motorantriebes ausgelegt und verfügt hierfür 9-24V Gleichspannung über einen Ausgang mit 2 Anschlüssen. 1A Strom Die Anschlusskabel eines Motorantriebes werden entsprechend an die zwei Anschlüsse des Ausgangs angeschlossen. Konfiguration Wird der Decoder über einen Befehl geschaltet, ... -
Seite 7: Polarisierte Gleichstromantriebe Anschließen
Inbetriebnahme Ausgänge anschließen Polarisierte Gleichstromantriebe anschließen Schaltzeit Der Decoder kann zur Schaltung von Weichen mit polarisierten Gleichstromantrieben Der Decoder ist bei Auslieferung auf eine eingesetzt werden. Stellzeit von 0.2 Sekunden eingestellt. Der Decoder verfügt über einen Ausgang mit 2 ... -
Seite 8: Konfiguration
Konfiguration Programmierung Programming-on-Main Der Decoder kann von einer DCC Zentrale aus Bei einer Konfiguration mittels Programming- mittels Programming-on-Main (PoM) direkt an On-Main können CVs nur aktualisiert aber nicht seinem Einsatzort konfiguriert werden. gelesen werden. Dabei können alle CVs aktualisiert werden. Es erfolgt keine Rückmeldung über eine ... - Seite 9 Konfiguration Ausgänge Ausgang 1 Wechselschaltung für Motorantriebe. Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 3 MSB Adresse 0-255 8 LSB Schaltzeit 0-255 Wert * 10 Millisekunden Monoflop Kein Rückstellung zur letzten Position 1 - 255 Automatische Rückstellung zur letzten Position. Wert * 100 Millisekunden Invertierung Keine Invertierung Invertierung...
- Seite 10 Konfiguration Ausgänge Schaltzeit Die Schaltdauer kann individuell eingestellt Millisekunden werden. 1 Sekunde entspricht 1.000 Millisekunden Wird die Schaltzeit auf 0 gesetzt, bleibt der Der Vorgabewert von 20 bedeutet eine gewählte Ausgang solange aktiviert, bis der Schaltzeit von 200ms, also 0.2 Sekunden. andere Ausgang gewählt wird.
- Seite 11 Konfiguration Ausgänge Adressen Der Decoder folgt der Adressierung nach Adressbereich Ausgang. DCC 0-2047 Dem Ausgang kann eine frei wählbare Adresse Märklin Motorola 1-320 zugeordnet werden. Die programmierte Adresse wird von DCC und Märklin Motorola gemeinsam verwendet. Voreinstellung Im Auslieferungszustand ist der Decoder mit der ...
-
Seite 12: Konfiguration
Konfiguration Decoder Werkseinstellungen In CV 8 wird die NMRA Hersteller-ID Beim Zurücksetzen auf Werkseinstellungen abgespeichert, der Vorgabewert kann nicht werden alle CV-Werte auf die Vorgabewerte geändert werden. zurückgesetzt. Schreibzugriffe mit bestimmten Werten führen Die Änderungen werden sofort durchgeführt, es ... -
Seite 13: Decoderwerk
Deine Meinung ist uns sehr wichtig. Wir freuen uns Bitte entsorge das Produkt über über Anregungen, Kritik oder Lob zu unseren entsprechende Sammelstellen für Produkten oder zum Decoderwerk. elektronische Geräte. Sende uns eine E-Mail Der Hersteller ist hierfür unter der Nummer WEEE-Reg.-Nr. -
Seite 14: Das Decoderwerk

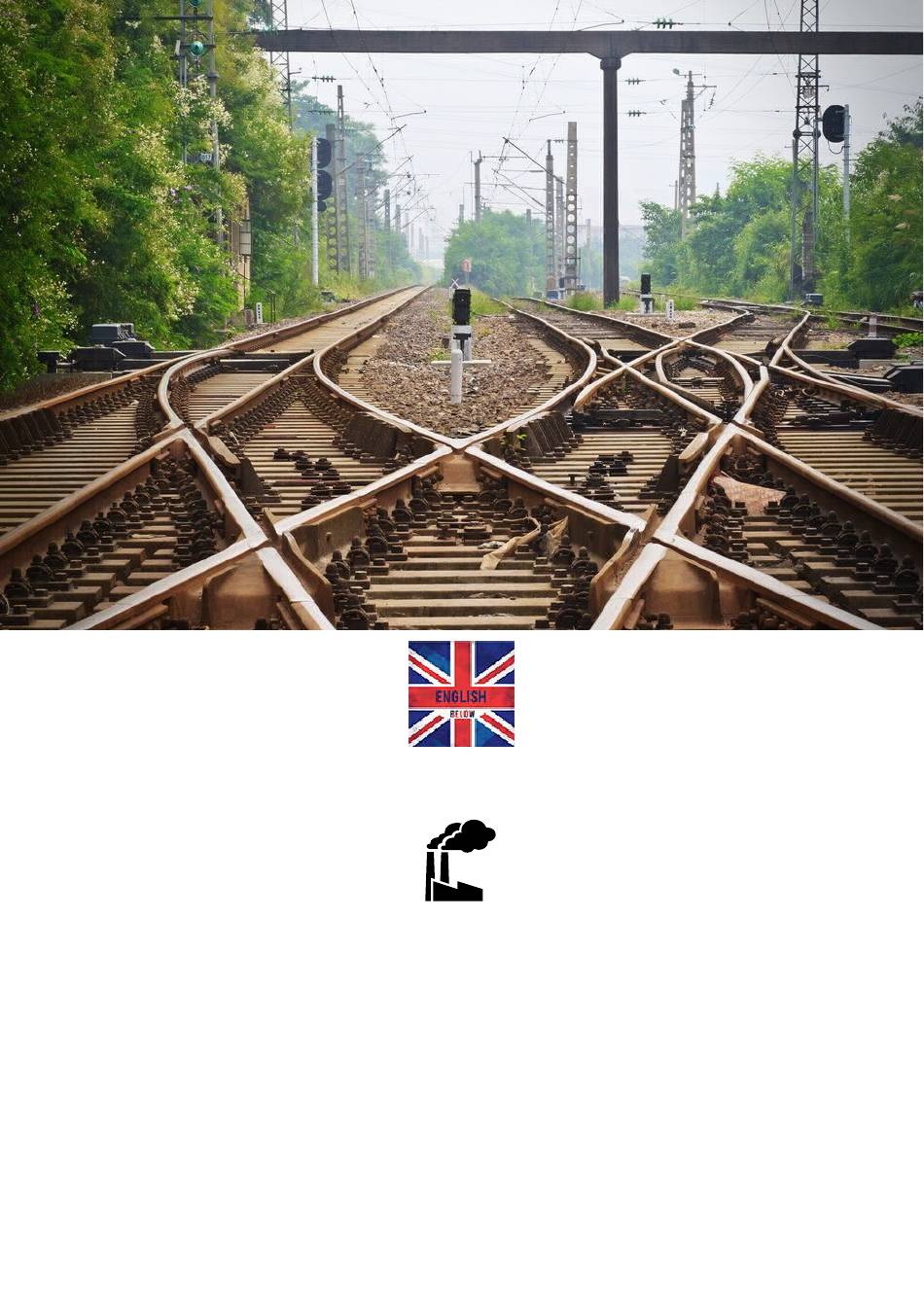

Das Decoderwerk Decoder für Deine Modelleisenbahn https://www.decoderwerk.com... - Seite 15 40101 User manual...
- Seite 16 Timetabl Category Outputs Hardware Software Safety regulations....................................3 Compatibility......................................4 Commissioning.......................................5 Power supply ....................................5 Connecting outputs ..................................6 Configuration......................................8 Programming ....................................8 Outputs.......................................9 Decoder ......................................12 Decoder factory.......................................13 Support ......................................13 Feedback ......................................13 Status 07/2024 Technical changes and errors excepted © 2024 micron-dynamics - All rights reserved...
-
Seite 17: Safety Regulations
Safety regulations Intended use Protection against fire The product is intended exclusively for As a result of a short circuit, overcurrents can ◆ ◆ controlling the points of a model railroad cause excessive heating of conductor tracks, with magnetic drives. components or cables and thus possibly also fires. -
Seite 18: Compatibility
Compatibility Decoder The decoder is the ideal alternative for the following built-in digital decoders. KATO DS51K1 ◆ Drives The decoder can replace the following electric point machines. KATO (all variants) ◆ Tomix ◆ Tokuhan ◆ Conrad ◆ LGB 12010 ◆... -
Seite 19: Commissioning
Commissioning Power supply Voltage range The decoder is connected directly to the ◆ track signal for the S power supply. 9-24V ◆ The polarity of the connection does not need ◆ to be taken into account when connecting the voltage source. Protocols No separate power supply can be ◆... - Seite 20 Commissioning Connect outputs Performance The decoder is designed to control a motor ◆ drive and has an output with 2 connections 9-24V direct voltage ◆ for this purpose. 1A current ◆ The connection cables of a motor drive are ◆ connected to the two connections of the output accordingly.
- Seite 21 Commissioning Connect outputs Connecting polarized direct current drives Switching time The decoder can be used for switching points ◆ with polarized DC drives. On delivery, the decoder is set to an ◆ The decoder has an output with 2 connections ◆...
-
Seite 22: Configuration
Configuration Programming Programming-on-M ain The decoder can be configured directly at its When configuring using programming on- ◆ ◆ place of use from a DCC control center using main, CVs can only be updated but not read. Programming-on-Main (PoM). There is no feedback about updating a ◆... -
Seite 23: Outputs
Configuration Outputs Output 1 Changeover circuit for motor drives. Feature Default Possible Meaning values Address 3 MSB Address 0-255 8 LSB Switching time 0-255 Value * 10 milliseconds Monoflop No reset to last position 1 - 255 Automatic reset to last position. Value * 100 milliseconds Inversion No inversion... - Seite 24 Configuration Outputs Switching time Milliseconds The switching time can be set individually. ◆ If the switching time is set to 0, the ◆ 1 second corresponds to 1,000 milliseconds ◆ selected output remains activated until the The default value of 20 means a ◆...
-
Seite 25: Default Setting
Configuration Outputs Addresses Address range The decoder follows the addressing by ◆ output. DCC 0-2047 ◆ A freely selectable address can be assigned to ◆ Märklin Motorola 1-320 ◆ the output. The programmed address is used jointly by ◆ DCC and Märklin Motorola. Default setting On delivery, the decoder is programmed with ◆... -
Seite 26: Factory Settings
Configuration Decoder Factory settings The NM RA manufacturer ID is saved in When resetting to factory settings, all CV ◆ ◆ CV 8; the default value cannot be changed. values are reset to the default values. Write accesses with certain values execute The changes are made immediately, no restart ◆... -
Seite 27: Decoder Factory
If your request allows it, please send us an e- manufacturer and other products on our website. mail. This is the best way for us to process your request. https://www.decoderwerk.com e-mail Waste disposal support@decoderwerk.com This product must not be disposed of with household waste. - Seite 28 The decoder factory Decoder for your model railroad https://www.decoderwerk.com...
