Inbetriebnahme
Weichenlaterne anschließen
Befolge bitte zunächst der Einbauanleitung der

Weichenlaterne.
Beim Anschluss der Weichenlaterne muss die

Polarität beachtet werden.
Die Versorgungskabel der Weichenlaterne

müssen an die Anschlüsse des Decoders an-
gelötet werden.
Hierzu empfiehlt es sich die Versorgungskabel

evtl. entsprechend zu kürzen.

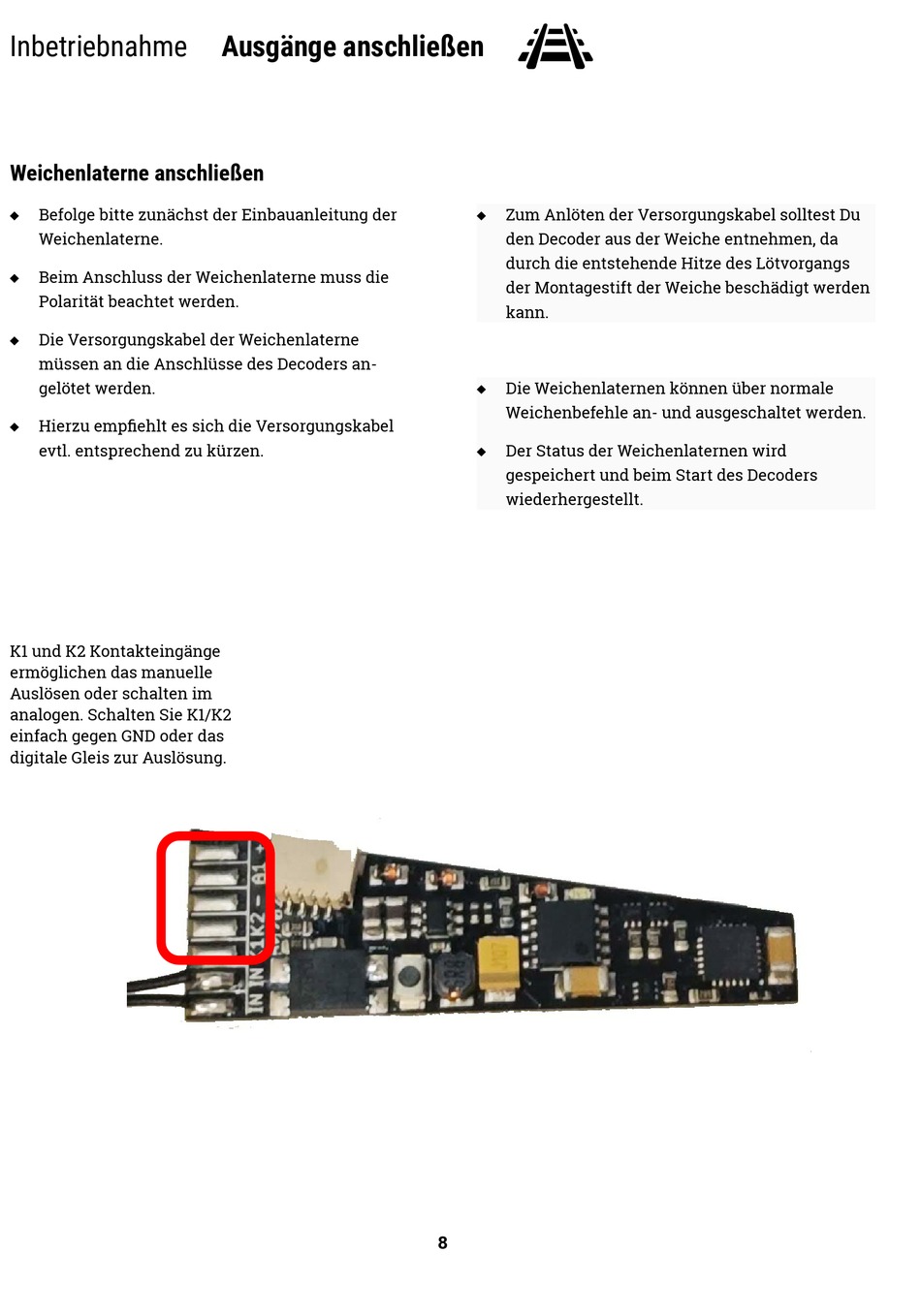

K1 und K2 Kontakteingänge
ermöglichen das manuelle
Auslösen oder schalten im
analogen. Schalten Sie K1/K2
einfach gegen GND oder das
digitale Gleis zur Auslösung.
Ausgänge anschließen
Zum Anlöten der Versorgungskabel solltest Du

den Decoder aus der Weiche entnehmen, da
durch die entstehende Hitze des Lötvorgangs
der Montagestift der Weiche beschädigt werden
kann.
Die Weichenlaternen können über normale

Weichenbefehle an- und ausgeschaltet werden.
Der Status der Weichenlaternen wird

gespeichert und beim Start des Decoders
wiederhergestellt.
