Inhaltszusammenfassung für Decoderwerk 20103

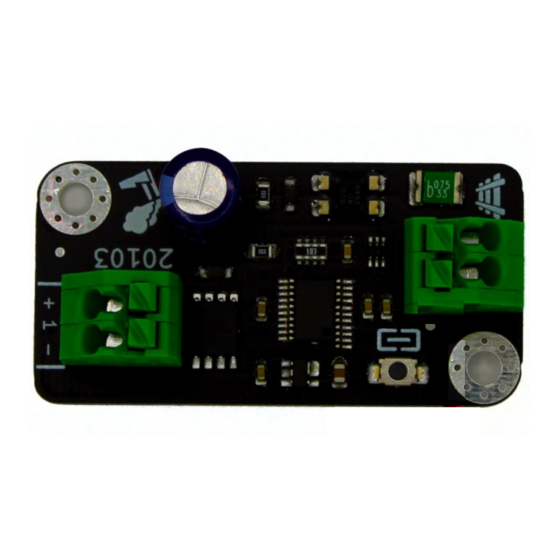

  • Seite 1 20103 Benutzerhandbuch...
  • Seite 2: Inhaltsverzeichnis

    Fahrplan Kategorie Ausgänge Hardware Software Sicherheitsbestimmungen..................................3 Inbetriebnahme......................................4 Installation......................................4 Spannungsversorgung..................................5 Ausgänge anschließen..................................6 Adresse vergeben....................................7 Konfiguration........................................8 Programmierung....................................8 Ausgänge........................................9 Decoder........................................12 Decoderwerk........................................13 Support........................................13 Feedback.........................................13 Stand 02/2021 Technische Änderungen und Irrtümer vorbehalten © 2021 Nukura GmbH – Alle Rechte vorbehalten...
  • Seite 3: Sicherheitsbestimmungen

    Sicherheitsbestimmungen Bestimmungsgemäßer Gebrauch Schutz vor Brand Das Produkt ist ausschließlich zur Steuerung In Folge eines Kurzschlusses kann es durch   von Weichen einer Modelleisenbahn mit Überströme zur übermäßigen Erhitzung von Magnetantrieben bestimmt. Leiterbahnen, Bauteilen oder Kabeln und damit ggf. auch zu Bränden kommen. Das Produkt darf nur in Innenräumen und im ...
  • Seite 4: Installation

    Inbetriebnahme Installation Zur Montage des Decoders sind zwei Abmessungen  Befestigungslöcher vorhanden. Breite 25mm  Um mechanische Belastungen durch  Tiefe 50mm Unebenheiten zu vermeiden wird der Einsatz  von Distanzhülsen mit einer Höhe von 5 Höhe ca. 20mm  Millimetern empfohlen.
  • Seite 5: Spannungsversorgung

    Inbetriebnahme Spannungsversorgung Der Decoder wird zur Spannungsversorgung Spannungsbereich  direkt an das Gleissignal angeschlossen. 9-24V  Beim Anschluss der Spannungsquelle muss die  Polarität des Anschlusses nicht berücksichtigt werden. Protokolle Es kann keine gesonderte Spannungs-   versorgung angeschlossen werden. Märklin Motorola ...
  • Seite 6: Ausgänge Anschließen

    Inbetriebnahme Ausgänge anschließen Der Decoder ist zur Schaltung beliebiger Leistung  Verbraucher ausgelegt und verfügt hierfür über 9-24V Gleichspannung einen Ausgang mit 2 Anschlüssen.  500mA Strom Beim Anschluss des Verbrauchers muss die   Polarität beachtet werden. kurzzeitig 2A Strom ...
  • Seite 7: Entkupplungsgleise Anschließen

    Entkupplungsgleise anschließen Entkupplungsgleise verfügen üblicherweise Lass Dir Zeit  über zwei Anschlusskabel, die direkt an den Das Entkupplungsgleis bleibt solange aktiviert, Decoder angeschlossen werden können.  wie die Taste an der Zentrale betätigt wird. Zum Schalten von Entkupplungsgleisen sollte  die Schaltzeit auf 1 Sekunde eingestellt werden.
  • Seite 8: Adresse Vergeben

    Inbetriebnahme Adresse vergeben Automatischer Lernmodus Der Decoder verfügt über einen automatischen Wird innerhalb von 60 Sekunden kein Befehl   Lernmodus für die Adressierung. empfangen oder der Button erneut gedrückt, wird der Lernmodus beendet. Um den automatischen Lernmodus zu starten, ...
  • Seite 9: Konfiguration

    Konfiguration Programmierung Programming-on-Main Der Decoder kann von einer DCC Zentrale aus Bei einer Konfiguration mittels Programming-   mittels Programming-on-Main (PoM) direkt an On-Main können CVs nur aktualisiert aber nicht seinem Einsatzort konfiguriert werden. gelesen werden. Dabei können alle CVs aktualisiert werden. Es erfolgt keine Rückmeldung über eine ...
  • Seite 10 Konfiguration Ausgänge Ausgang 1 Schaltausgang Eigenschaft Vorgabe Mögliche Bedeutung Werte Adresse 0-255 8 LSB Adresse 3 MSB Schaltzeit 0-255 Schaltzeit in Sekunden Zustand Keine Wiederherstellung Wiederherstellung Anschluss Grün...
  • Seite 11: Anschluss

    Konfiguration Ausgänge Schaltzeit Die Schaltdauer kann individuell eingestellt Beispiel Dauerbetrieb  werden. Schaltzeit ist 0  Wird die Schaltzeit auf 0 gesetzt, bleibt der  Durch den Befehl Grün an der Zentrale wird der gewählte Ausgang solange aktiviert, bis der ...
  • Seite 12 Konfiguration Ausgänge Adressen Der Decoder folgt der Adressierung nach Adressbereich  Ausgang. DCC 0-2047  Dem Ausgang kann eine frei wählbare Adresse  Märklin Motorola 1-320 zugeordnet werden.  Die programmierte Adresse wird von DCC und  Märklin Motorola gemeinsam verwendet. Voreinstellung Im Auslieferungszustand ist der Decoder mit der ...
  • Seite 13: Konfiguration

    Konfiguration Decoder Werkseinstellungen In CV 8 wird die NMRA Hersteller-ID Beim Zurücksetzen auf Werkseinstellungen   abgespeichert, der Vorgabewert kann nicht werden alle CV-Werte auf die Vorgabewerte geändert werden. zurückgesetzt. Schreibzugriffe mit bestimmten Werten führen Die Änderungen werden sofort durchgeführt, es ...
  • Seite 14: Decoderwerk

    Deine Meinung ist uns sehr wichtig. Wir freuen uns Bitte entsorge das Produkt über über Anregungen, Kritik oder Lob zu unseren entsprechende Sammelstellen für Produkten oder zum Decoderwerk. elektronische Geräte. Sende uns eine E-Mail Der Hersteller ist hierfür unter der Nummer WEEE-Reg.-Nr.
  • Seite 15: Das Decoderwerk

    Das Decoderwerk Decoder für Deine Modelleisenbahn https://www.decoderwerk.com...
