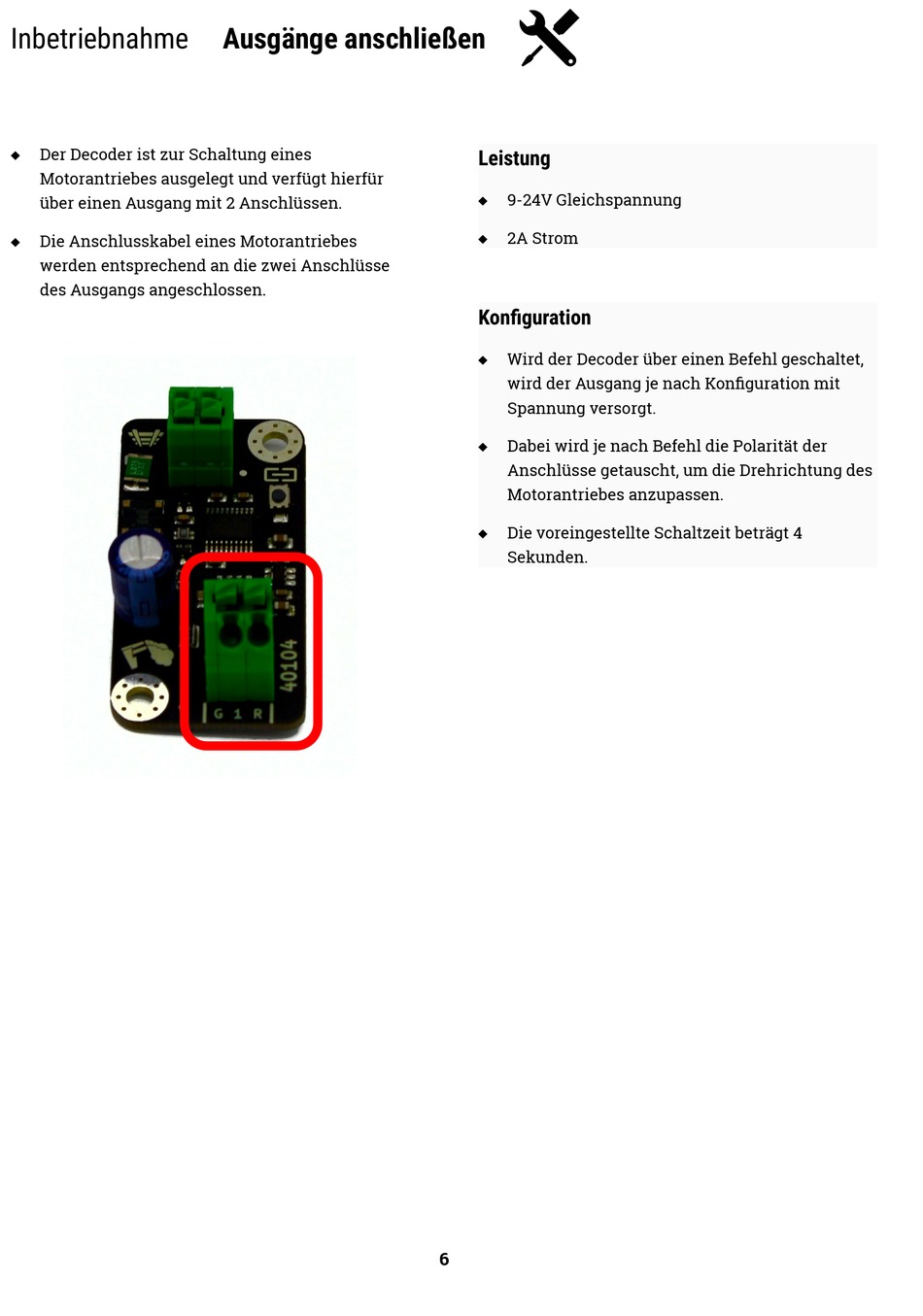

Ausgänge Anschließen - Decoderwerk 40104 Benutzerhandbuch

Inbetriebnahme
Der Decoder ist zur Schaltung eines

Motorantriebes ausgelegt und verfügt hierfür
über einen Ausgang mit 2 Anschlüssen.
Die Anschlusskabel eines Motorantriebes

werden entsprechend an die zwei Anschlüsse
des Ausgangs angeschlossen.
Ausgänge anschließen
Leistung
9-24V Gleichspannung

2A Strom

Konfiguration
Wird der Decoder über einen Befehl geschaltet,

wird der Ausgang je nach Konfiguration mit
Spannung versorgt.
Dabei wird je nach Befehl die Polarität der

Anschlüsse getauscht, um die Drehrichtung des
Motorantriebes anzupassen.
Die voreingestellte Schaltzeit beträgt 4

Sekunden.
