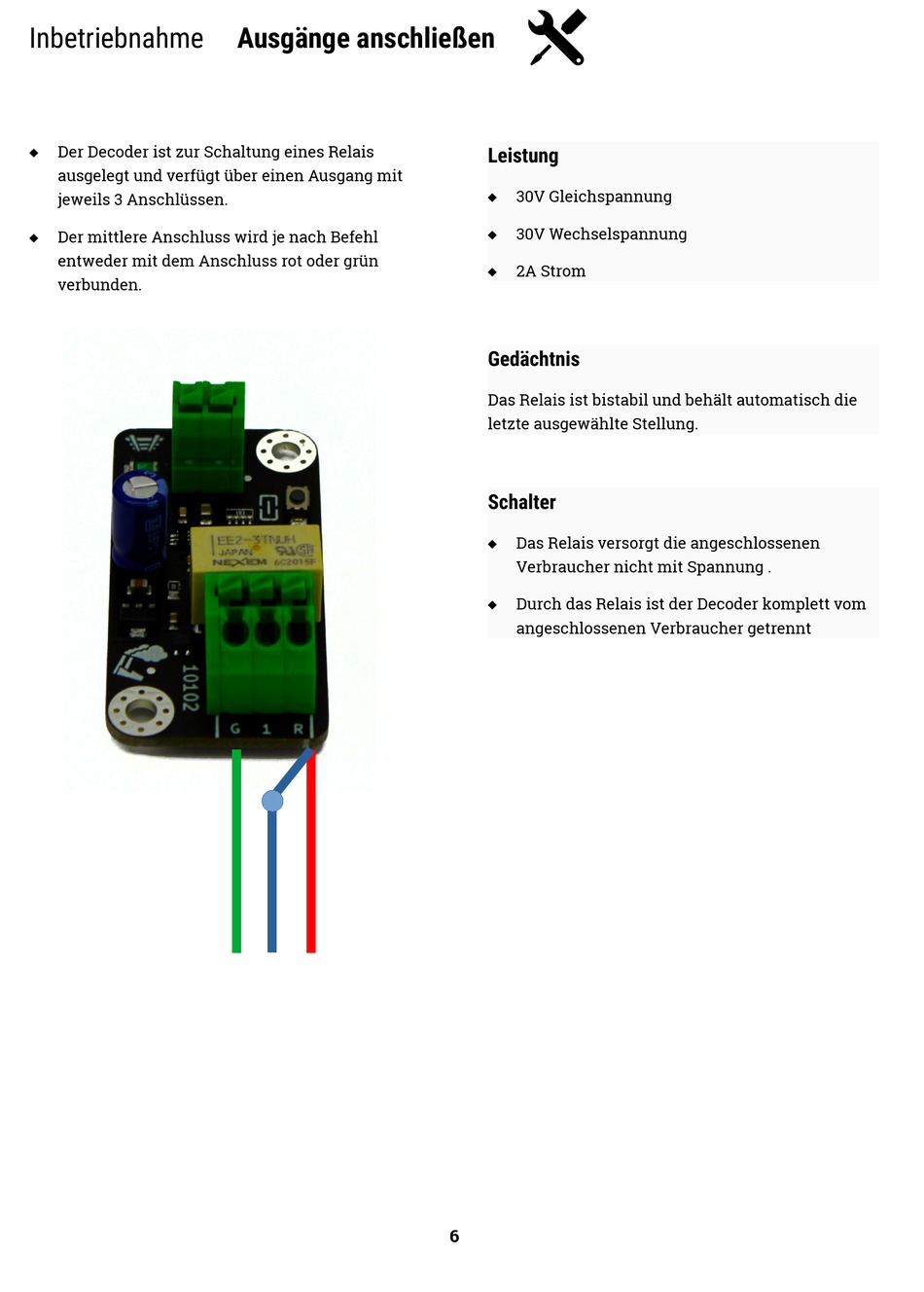

Ausgänge Anschließen - Decoderwerk 10102 Benutzerhandbuch

Inbetriebnahme
Der Decoder ist zur Schaltung eines Relais

ausgelegt und verfügt über einen Ausgang mit
jeweils 3 Anschlüssen.
Der mittlere Anschluss wird je nach Befehl

entweder mit dem Anschluss rot oder grün
verbunden.
Ausgänge anschließen
Leistung
30V Gleichspannung

30V Wechselspannung

2A Strom

Gedächtnis
Das Relais ist bistabil und behält automatisch die
letzte ausgewählte Stellung.
Schalter
Das Relais versorgt die angeschlossenen

Verbraucher nicht mit Spannung .
Durch das Relais ist der Decoder komplett vom

angeschlossenen Verbraucher getrennt
