EIBENSTOCK
Elektrowerkzeuge
D
Originalbetriebsanleitung.............................Seite
G B
Original Instructions................................... Page
F
Notice originale................................................. Page
D K
Original brugsanvisning............................... Side
I T
Istruzioni originali........................................ Pagina
E S
Instrucciones de servicio originals................. Página
P T
Manual de instruções original..................... Página
C Z
Originální provozní návod.......................... Stránka
T R
Kullanıcı Talimatları................................... Sayfa
G R
Πρωτότυπες οδηγίες λειτουργίας................. Σελίδα

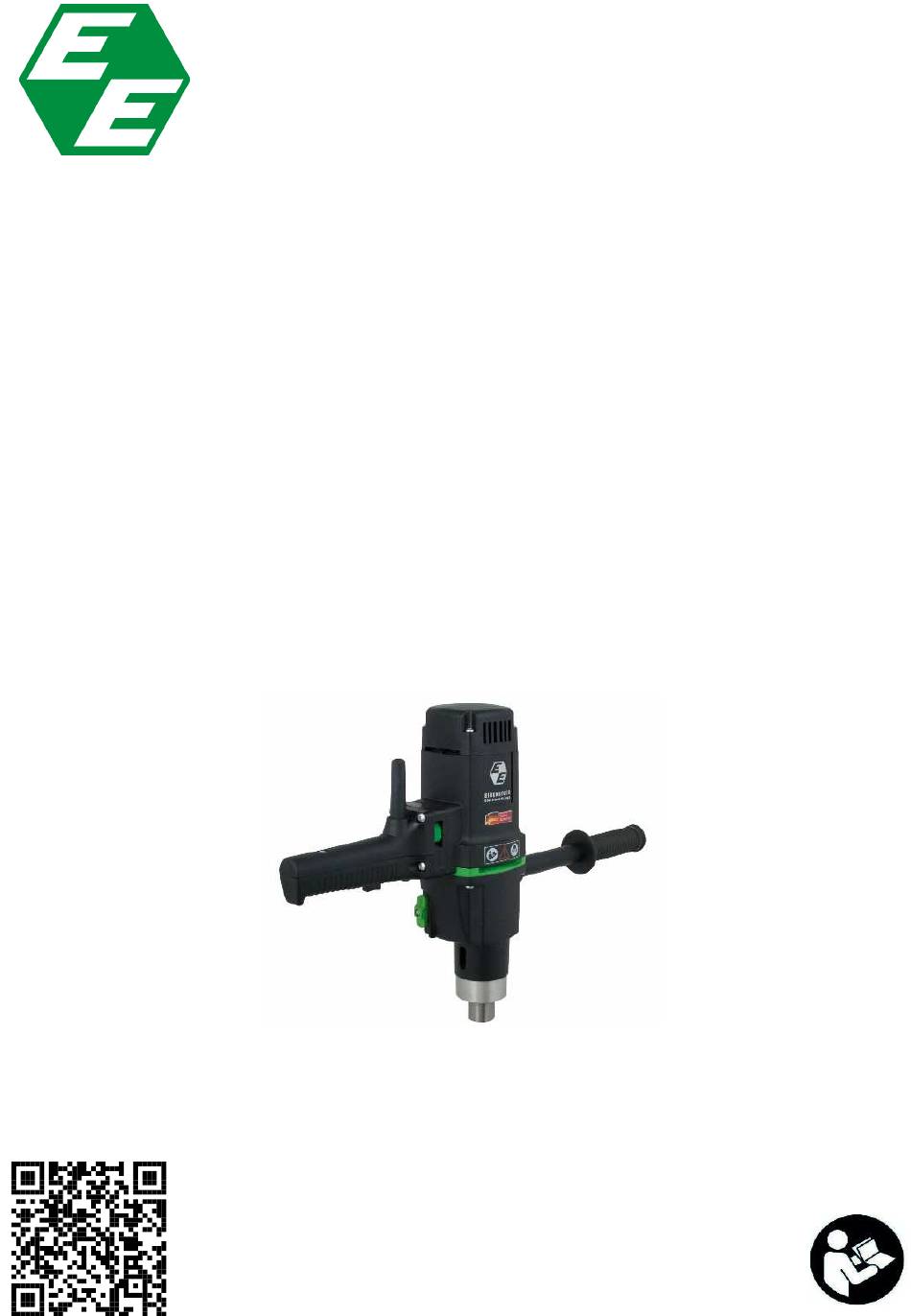

EHB 32 / 2.2 R R/L
2
13
24
35
45
56
67
78
89
99
