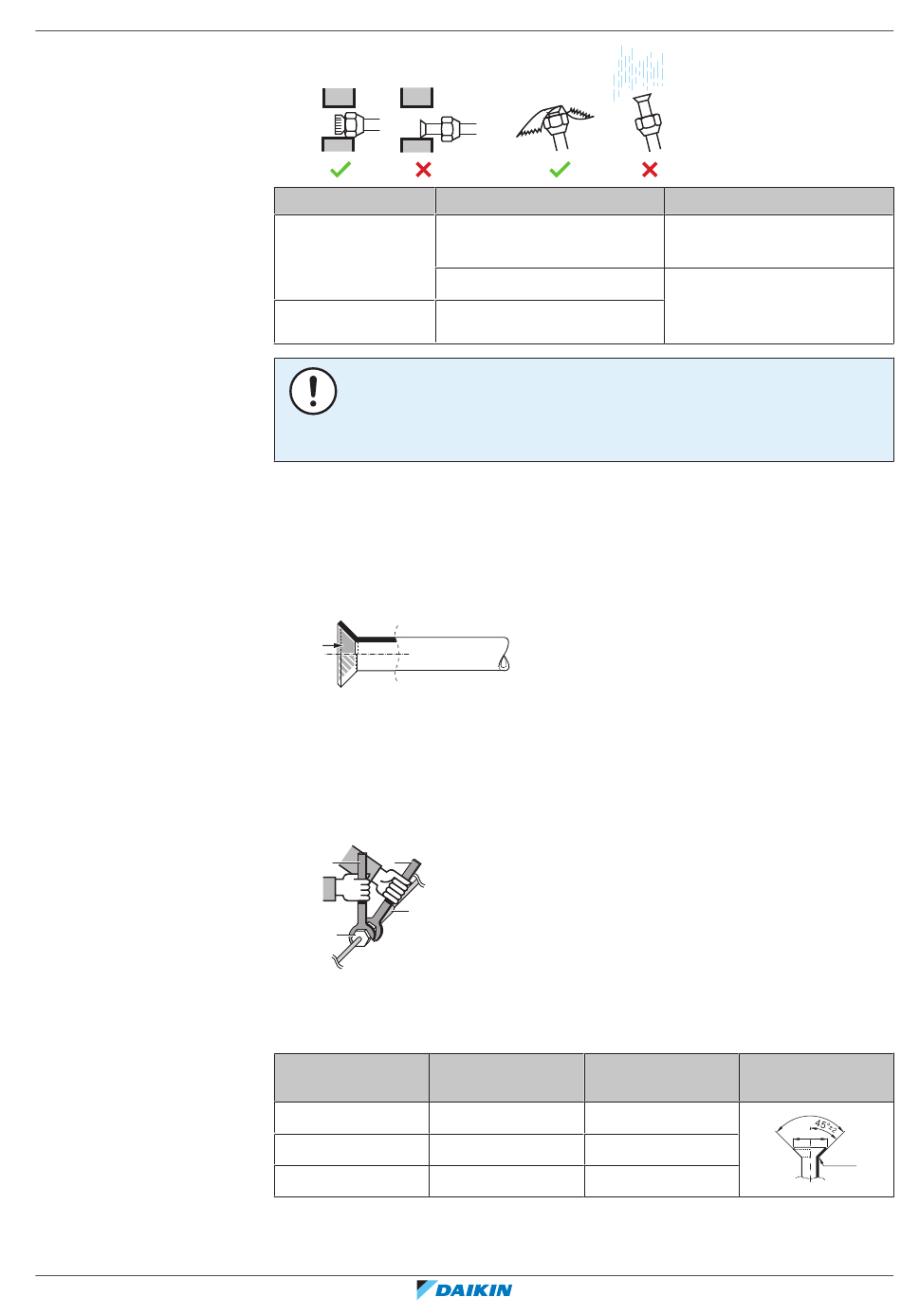

17.2.3 Richtlinien zum Anschließen von Kältemittelleitungen
FXNA-A
VRV System Klimagerät
4P785124-1 – 2024.09
Einheit
Außeneinheit >1 Monat
<1 Monat
Inneneinheit Unabhängig vom Zeitraum
HINWEIS
Das Kältemittel-Absperrventil erst dann öffnen, nachdem Sie die Kältemittelleitungen
überprüft haben. Wenn Sie zusätzliches Kältemittel auffüllen müssen, wird
empfohlen, das Kältemittel-Absperrventil nach dem Auffüllen zu öffnen.
Beachten Sie die folgenden Richtlinien, wenn Sie Rohrleitungen anschließen:
▪ Tragen Sie vor dem Aufsetzen einer Überwurfmutter auf die Oberfläche innen
Etheröl oder Esteröl auf. Schrauben Sie die Mutter erst mit der Hand um 3 oder 4
Umdrehungen auf das Gewinde und ziehen Sie sie danach fest.
▪ Wenn Sie eine Überwurfmutter lösen, verwenden Sie IMMER 2 Schlüssel in
Kombination.
▪ Verwenden Sie beim Anschließen eines Rohres zum Festziehen der
Überwurfmutter IMMER einen Schraubenschlüssel zusammen mit einem
Drehmomentschlüssel. Sonst besteht die Gefahr, dass die Mutter bricht oder
dass eine Leckage entsteht.
a b
c
d
a Drehmomentschlüssel
b Schraubenschlüssel
c Rohrverbindungsstück
d Überwurfmutter
Rohrstärke (mm) Anzugsdrehmomen
Ø6,4
Ø9,5
Ø12,7
Installationszeitraum
Aufweitungsmaße
t (N•m) (A) (mm)
15~17 8,7~9,1
33~39 12,8~13,2
50~60 16,2~16,6
17 Rohrinstallation
|
Schutzmethode
Zusammenkneifen der
Rohrenden
Zusammenkneifen der
Rohrenden oder Abdichten
mit Klebeband
Form der
Aufweitung (mm)
90°
±2
ØA
R=
0.4~0.8
