FXNA-A
VRV System Klimagerät
4P785124-1 – 2024.09

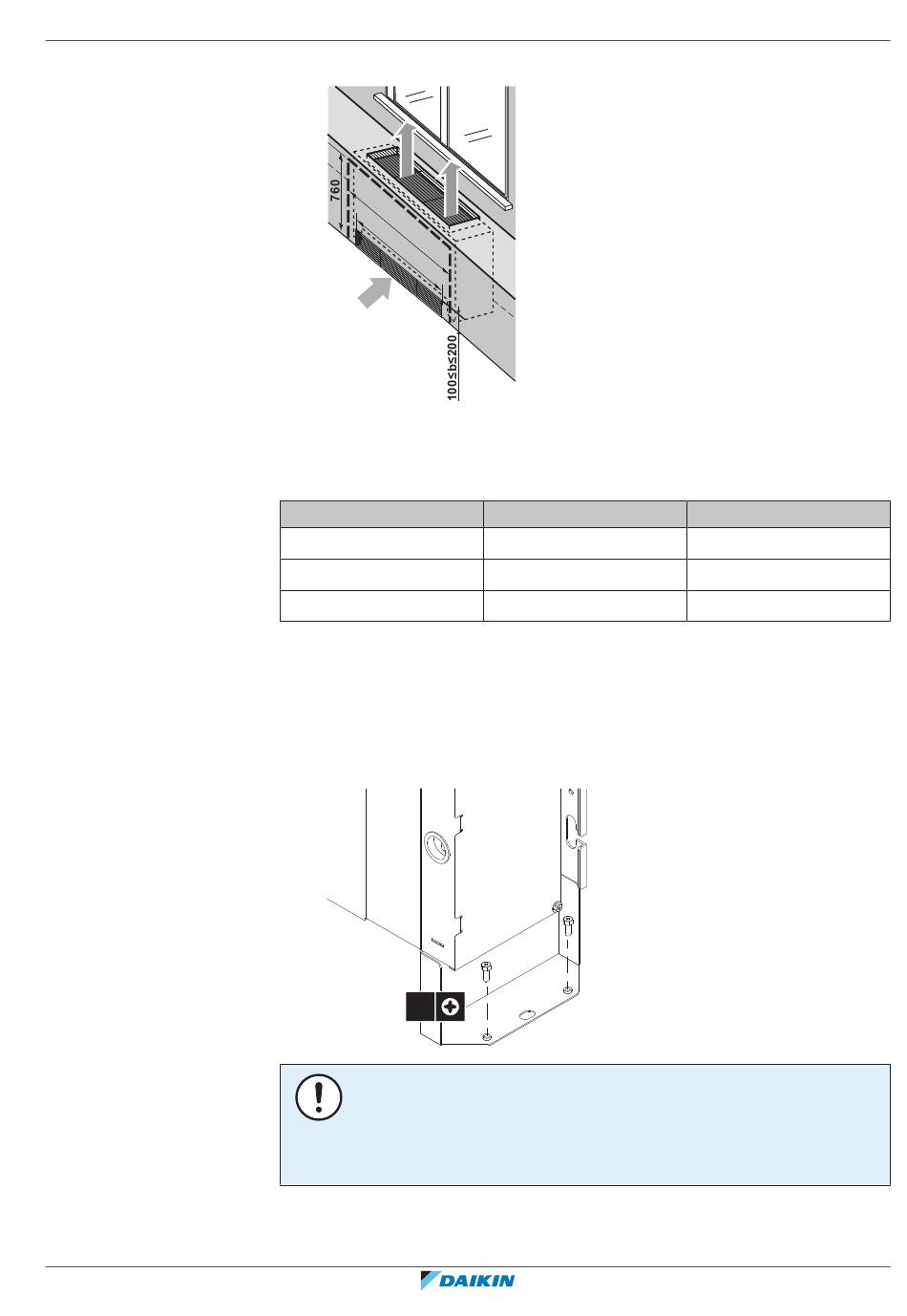

Standgerät-Installation
a
a
A
B
c
A Breite des Wartungsbereichs
B Breite des Lufteinlassgitters
a Luftauslass-Richtung
b Höhe des Lufteinlassgitters
c Lufteinlass-Richtung
Klasse
20, 25, 32
40, 50
63
▪ Die Einheit befestigen. Mit den Nivellierschrauben (Zubehör) dafür sorgen, dass
die Einheit waagerecht ausgerichtet ist. Ist der Boden zu uneben oder zu geneigt,
dann setzen Sie die Einheit auf einen flachen und waagerechten Sockel. Falls die
Einheit umfallen könnte, befestigen Sie diese an der Wand, indem Sie die
werksseitig vorgesehenen Öffnungen dazu benutzen. Oder - wenn die Einheit am
Boden verankert werden soll - verwenden Sie Bodenbefestiger (bauseitig zu
liefern).
2×
HINWEIS
Die Einheit NICHT geneigt installieren. Mögliche Folge: Wenn die Einheit gegen die
Fließrichtung des Kondenswassers geneigt ist (falls die Abflussrohrseite höher ist),
kann es zu Funktionsstörungen des Schwimmerschalters und zu einem
Wasseraustritt kommen.
16
A (mm)
1350
1550
1750
Installation der Einheit
|
B (mm)
660
860
1060
