16 | Installation der Einheit
Referenz für Installateure und Benutzer
54

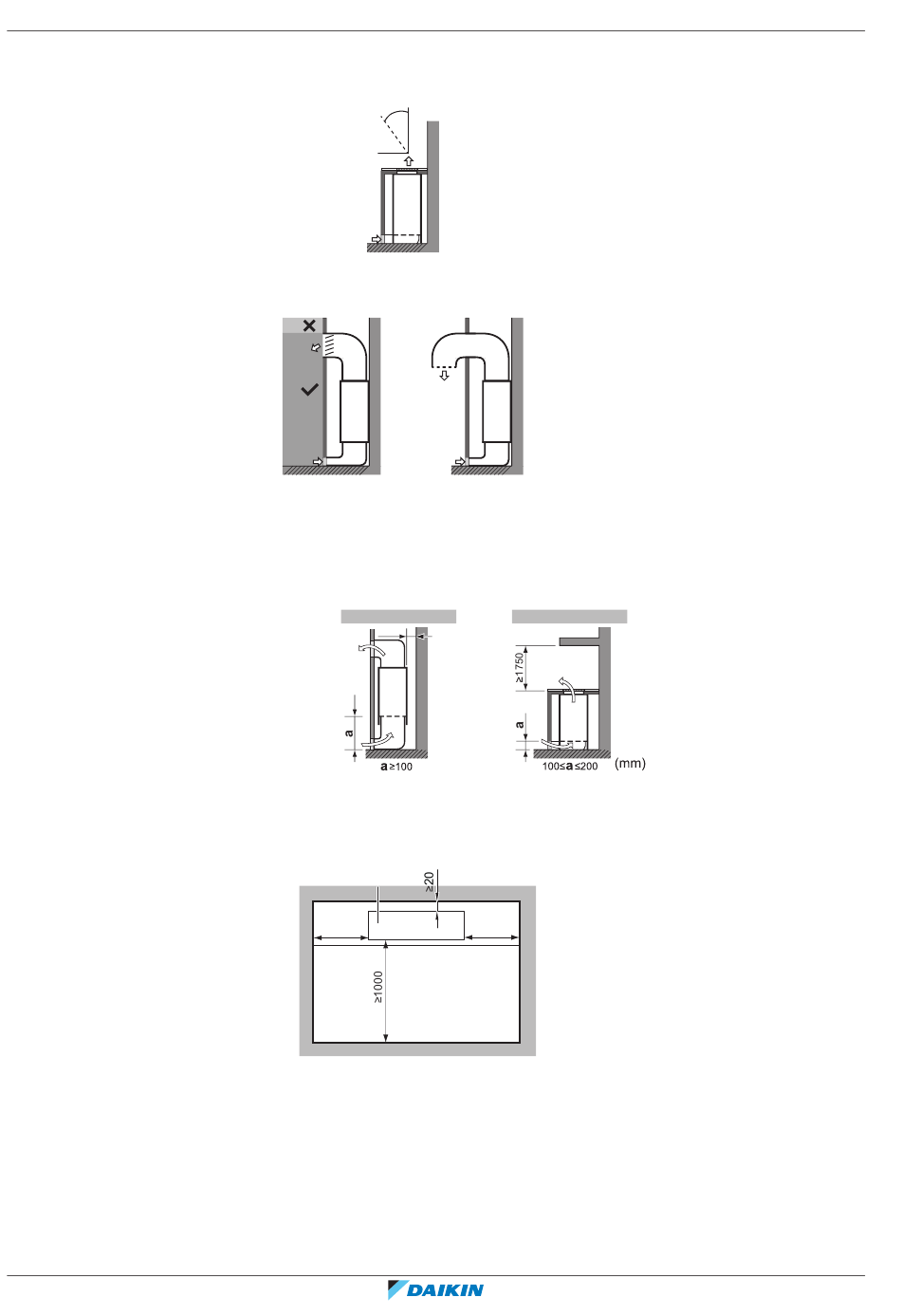

Einheit ohne Kanal montiert
(Seitenansicht)
α
90°
55°
0°
Einheit mit Kanal montiert
(Seitenansicht)
a
c
b
ODER
a Eingeschränkter Bereich für die Luftstromrichtung
b Erlaubter Bereich für die Luftstromrichtung
c Ausblasflügel (bauseitig zu liefern)
▪ Verwenden Sie Tragbolzen für die Installation.
▪ Achten Sie auf Folgendes:
A
≥20
A Typ für Wandmontage
B Standgerät-Typ
a Mindestabstand
Draufsicht:
a
≥300
a Inneneinheit
▪ Installieren Sie die Einheit in einem vorgefertigten, vollständig schließenden
Gehäuse, das über abnehmbare Blenden, einem Ansaugluftgitter und
Luftaustrittsgitter verfügt. Diese abnehmbaren Teile sind dazu da zu verhindern,
dass auf die Einheit zugegriffen werden kann, und sie können NUR mit einem
entsprechenden Werkzeug abgenommen werden.
▪ Bei Installation unter einem Fenstersims ist darauf zu achten, dass es keine
Rückzirkulation der Luft geben kann.
Der Winkel des Luftstroms α MUSS im
Bereich von 55° bis 90° liegen.
Vergewissern Sie sich, dass der
Luftstrom des Auslassgitters/Kanals
horizontal oder nach unten gerichtet ist
(die Richtung des Luftstroms MUSS
innerhalb des "zulässigen Bereichs" b
liegen). Treffen Sie geeignete
Maßnahmen (z. B. Ausblasflügel c), die
die zulässige Richtung des Luftstroms
gewährleisten.
B
≥300
(mm)
FXNA-A
VRV System Klimagerät
4P785124-1 – 2024.09
