16.2 Montieren des Innengeräts
16.2.1 Richtlinien zur Installation der Inneneinheit
FXNA-A
VRV System Klimagerät
4P785124-1 – 2024.09
INFORMATION
Optionale Einrichtungen. Lesen Sie vor der Installation einer optionalen Einrichtung
die zugehörige Installationsanleitung. Abhängig von den Bedingungen vor Ort ist es
möglicherweise einfacher, erst die optionale Einrichtung zu installieren.
▪ Externer statischer Druck. Orientieren Sie sich an den Angaben in der
technischen Dokumentation, um sicherzustellen, dass der externe statische
Druck der Einheit nicht überschritten wird.
▪ Wand- oder Bodenstärke. Prüfen Sie, ob die Wand oder der Boden tragfähig
genug sind, um das Gewischt der Einheit zu tragen. Ist dies nicht sichergestellt,
verstärken Sie erst die Wand oder den Boden, bevor Sie die Einheit installieren.

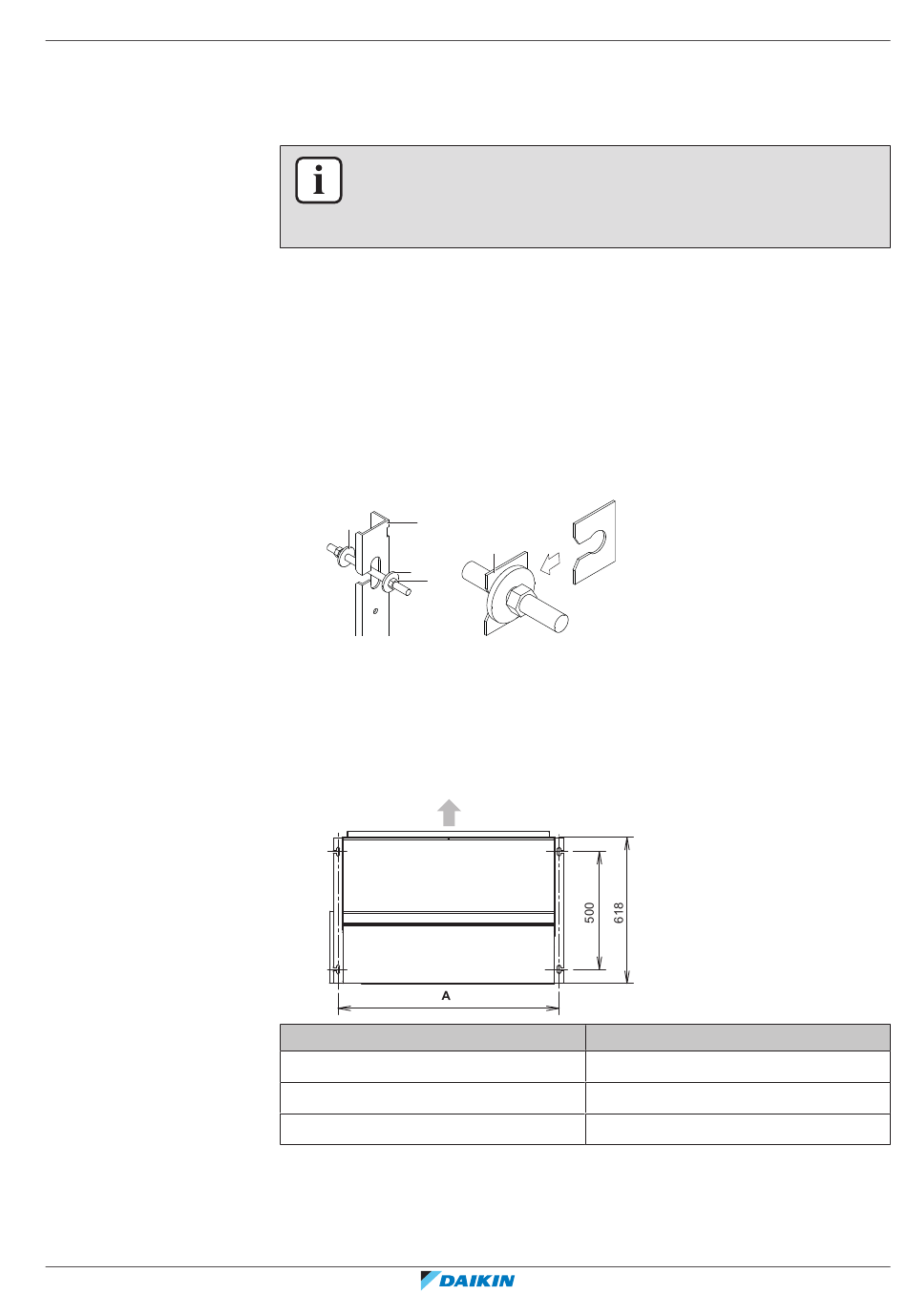

▪ Tragbolzen. Verwenden Sie W3/8 M10 Tragbolzen für die Installation. Befestigen
Sie den Aufhängebügel am Tragbolzen. Befestigen Sie ihn sicher mit Hilfe einer
Mutter und einer Unterlegscheibe an der oberen und unteren Seite des
Aufhängebügels.
A
b
a
a
c
A Befestigung der Aufhängung
B Befestigung der Unterlegscheibe
a Unterlegscheibe (Zubehör)
b Aufhängebügel
c1 Mutter (bauseitig zu liefern)
c2 Doppelmutter (bauseitig zu liefern)
d Unterlegscheiben-Befestigungsplatte (Zubehör)
▪ Tragbolzen-Abstand bei Wandmontage:
Klasse
20, 25, 32
40, 50
63
▪ Auswecheln von Saughaube und Luftfilter (Zubehör)
1 Bei Ansaugen von vorne das Schutzgitter und die Saughaube von der
Frontseite abnehmen.
B
d
A (mm)
740
940
1140
