16 | Installation der Einheit
Referenz für Installateure und Benutzer
58

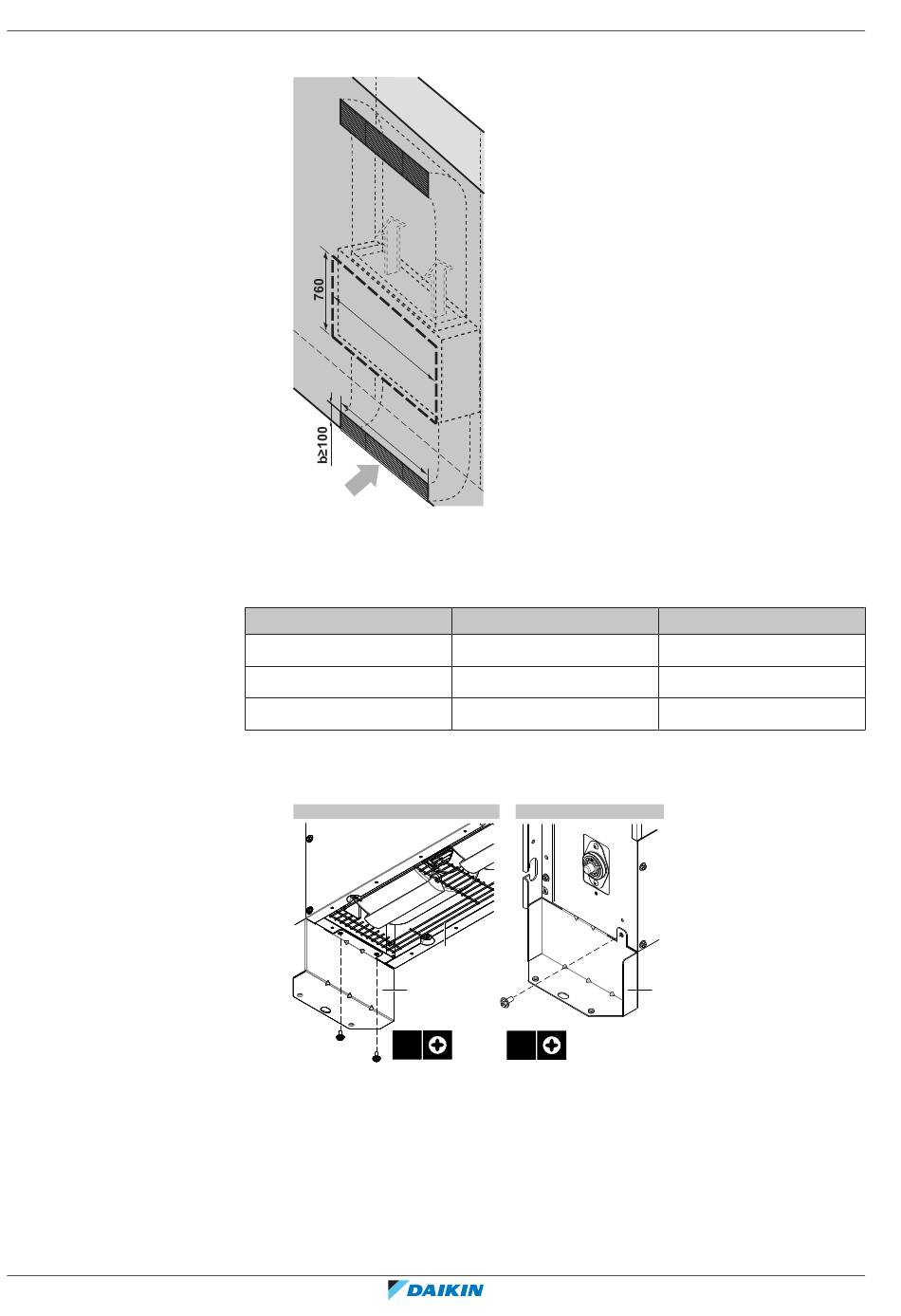

Installation mit Wandmontage
a
A
B
c
A Breite des Wartungsbereichs
B Breite des Lufteinlassgitters
a Luftauslass-Richtung
b Höhe des Lufteinlassgitters
c Lufteinlass-Richtung
Klasse
20, 25, 32
40, 50
63
Beine entfernen
Falls es erforderlich ist, die Beine zu entfernen, gehen Sie wie folgt vor:
A
b
2×
A Ansicht von unten
B Seitenansicht
a Schutzgitter
b Bein
1 Bei Ansaugen von unten den Luftfilter entfernen.
2 Die 4 Schrauben entfernen (2 auf jeder Seite), welche die beiden Beine auf der
Unterseite der Einheit halten.
3 An der Seite der Einheit 2 Schrauben (1 auf jeder Seite) entfernen.
a
A (mm)
1350
1550
1750
B
a
1×
B (mm)
660
860
1060
b
