16
|
Installation der Einheit
16.2.2 Leitlinien zur Installation des Kanalsystem
Referenz für Installateure und Benutzer
60

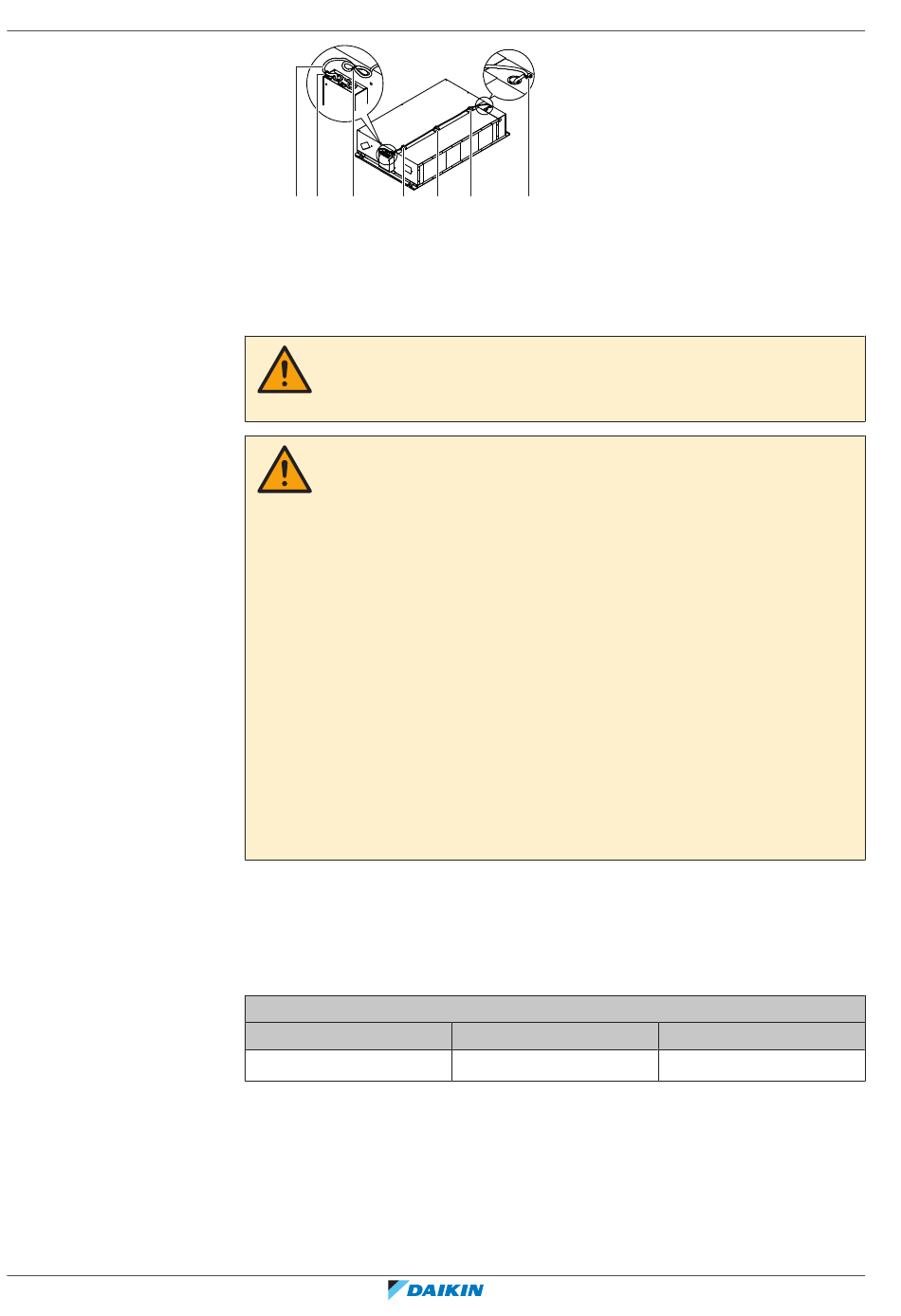

a b
b
c
a Schwachstrom-Verkabelung
b Klemme
c Kabelaufkleber
WARNUNG
Installieren Sie KEINE Entzündungsquellen (Beispiel: offene Flammen, ein mit Gas
betriebenes Haushaltsgerät oder ein elektrisches Heizgerät) im Kanalsystem.
VORSICHT
Darauf achten, dass der Kanal so installiert wird, dass der Einstellbereich des
externen statischen Drucks für die Einheit NICHT überschritten wird. Angaben
zum Einstellbereich zu Ihrem eigenen Modell finden Sie im technischen
Datenblatt.
Den Gewebestutzen so installieren, dass Vibrationen NICHT auf den Kanal oder
die Decke übertragen werden. Benutzen Sie für die Auskleidung des Kanals
schallabsorbierendes Material (Isoliermaterial), und an den Hängebolzen sollten
Schwingungsisolierungen aus Gummi verwendet werden.
Beim Schweißen darauf achten, dass KEINE Spritzer auf die Ablaufwanne oder die
Luftfilter gelangen.
Wenn der Metallkanal durch Verschalungen aus Metall führt, dann schließen Sie
an die Verschalung oder Metallplatte der Holzstruktur einen Draht an und sorgen
für eine elektrische Trennung von Kanal und Wandung.
Das Luftauslassgitter an einer Stelle so installieren, dass der Luftstrom nicht direkt
auf Menschen gerichtet wird.
Im Kanal KEINE Zusatz-Ventilatoren verwenden. Benutzen Sie diese Funktion,
durch die der Luftdurchlass des Ventilators automatisch eingestellt wird (siehe
"20 Konfiguration" [
Der Kanal ist bauseitig zu liefern.
1 Lufteinlass-Seite. BefestigenSie den Flansch auf der Einlassseite (bauseitig zu
liefern) an der Inneneinheit, benutzen Sie dazu Schrauben aus dem Zubeghör
(Tebelle unten). Den Gewebestutzen an der Innenseite des Flansches auf der
Einlassseite befestigen. Den Kanal am Gewebestutzen befestigen.
25~32
16
2 Luftauslass-Seite. Den Gewebestutzen an der Innenseite des Flansches auf
der Auslassseite befestigen. Den Kanal am Gewebestutzen befestigen.
c
c
b
4
 80]).
Anzahl der Schrauben je nach Klasse
40~50
22
63
26
FXNA-A
VRV System Klimagerät
4P785124-1 – 2024.09
