So installieren Sie die Installationsbox für die optionale Ausgabeplatine
FXNA-A
VRV System Klimagerät
4P785124-1 – 2024.09
4 Bei Ansaugen von unten den Filter wieder anbringen.
5 Bei Ansaugen von vorne an der Seite der Einheit 2 Schrauben wieder
einschrauben.
Die Einheit vorübergehend installieren
1 Befestigen Sie den Aufhängebügel am Tragbolzen.
2 Die Einheit sicher befestigen.
3 Die Einheit so ausrichten, dass sie zwischen die Wände passt.
4 Stellen Sie mit Hilfe einer Wasserwaage oder mit einem mit Wasser befüllten
Vinylschlauch sicher, dass alle vier Ecken der Einheit auf einer Ebene liegen.
5 Die obere Mutter anziehen.
HINWEIS
Die Einheit NICHT geneigt installieren. Mögliche Folge: Wenn die Einheit gegen die
Fließrichtung des Kondenswassers geneigt ist (falls die Abflussrohrseite höher ist),
kann es zu Funktionsstörungen des Schwimmerschalters und zu einem
Wasseraustritt kommen.
Lesen Sie vor der Installation neben diesem Kapitel auch die Installationsanleitung
der Installationsbox für die optionale Ausgabeplatine und die Installationsanleitung
des Adapters und befolgen Sie die Anweisungen.

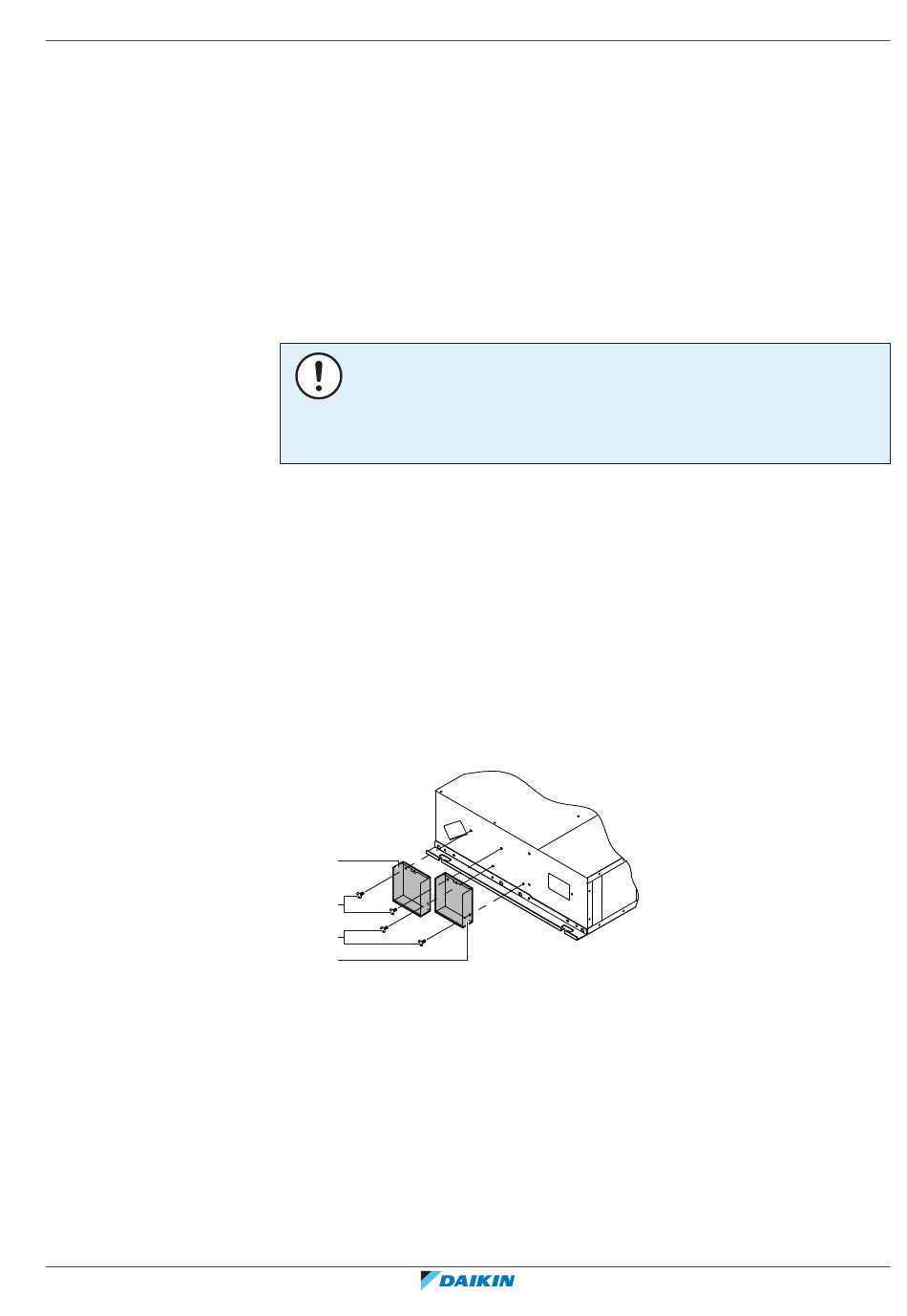

Deckel der Installationsbox anbringen
1 2 Abstandshalter in die Löcher des Wärmedämmmaterials einsetzen, das auf
dem Deckel der Installationsbox angebracht ist.
2 Den Deckel der Installationsbox mit den eingesetzen Abstandshaltern mit 2
Schrauben (Zubehör des Installationsbox) an der Inneneinheit befestigen.
3 Sind 2 Adapter-Platinen zu installieren, installieren Sie die zweite
Installationsbox.
a
b
b
c
a Deckel von Installationsbox für die zweite Platine
b 2 Schrauben (M4× 16)
c Deckel von Installationsbox für die erste Platine
Verkabelung der Installationsbox für optionale Platine
1 Mit Hilfe des Kabelaufklebers (Zubehör der Installationsbox) und der Klemme
(Zubehör der Installationsbox) die Drähte abklemmen.
16 Installation der Einheit
|
