4. Ha a bemaródási nyomok mélyebbek, mint 0,5 mm,
ne használja tovább a terméket, és keressen fel egy
szakkereskedést. A lánckereket (22) ki kell cserélni.
5. Szerelje fel újra a fűrészlapot (16) és a fűrészláncot
(17) az 8.1 alatt leírtak szerint.
13.2.3
A fűrészlánc lapjának (16) cseréje
(2., 3. ábra)
1. A lánc feszességének oldásához és a lánckerék bur-
kolatának (21) eltávolításához forgassa a lánckerék
burkolatán (21) elhelyezett láncfeszítő rendszer (18)
csavarját az óramutató járásával ellentétes irányba.
2. Először vegye le a láncfűrészlapot (16) és a fűrészlán-
cot (17).
3. A leszereléshez tartsa a láncfűrész lapját (16) kb. 45
fokban felfelé billentve, hogy könnyebben le tudja venni
a fűrészláncot (17) a láncfűrész lapjának (16) hornyáról.
4. Cserélje ki a láncfűrész lapját (16), és szerelje fel a
láncfűrész lapját (16) és a fűrészláncot (17) 8.1 sza-
kaszban leírtak szerint.
13.2.4
Cserélje ki a fűrészláncot (17),
és vezesse be (2., 3. ábra)
VESZÉLY
Súlyos sérülések lehetségesek a fűrészfogról
való leszakadás vagy leugrás miatt!
–
Soha ne csatlakoztasson új fűrészláncot kopott
lánckerékhez vagy sérült vagy kopott vezetősínhez.
A fűrészlánc leugorhat vagy elszakadhat.
• Csak olyan fűrészláncot és vezetőlapot használjon,
melyek ehhez a termékhez készültek.
• A fűrészlánc cseréje előtt tisztítsa meg a láncfűrész
lapjának hornyát, mivel a fűrészlánc kiugorhat a sín-
ből, ha lerakódott szennyeződések vannak benne. A
lerakódások felszívhatják a fűrészláncolajat is. Ennek
az lenne a következménye, hogy a fűrészláncolaj
nem, vagy csak kis részben jut el a sín alsó oldalára,
és csökken a kenés.
1. A láncfeszítő rendszer (18) oldásához forgassa a
láncfeszítő rendszernek a lánckerék burkolatán (21)
elhelyezett csavarját az óramutató járásával ellentétes
irányba.
2. Először vegye le a láncfűrészlapot (16) és a fűrészlán-
cot (17).
3. Szerelje fel újra a fűrészlapot (16) és a fűrészláncot
(17) az 8.1 alatt leírtak szerint.
Megjegyzés:
Új fűrészlánc esetén a feszítőerő egy idő után csökken.
Ezért a fűrészláncot az első 5 vágás után, vagy legké-
sőbb 10 perc fűrészelés után újra kell feszíteni.
13.2.5
A fűrészlánc (17) élezése
FIGYELMEZTETÉS
Megnövekedett balesetveszély a helytelenül
élezett fűrészlánc miatt!
Az élezés során a vágóél geometriájának méreteitől való
eltérések növelik a termék visszarúgásának kockázatát.
–
Éleztesse meg a fűrészláncot szakemberrel.
A fűrészlánc utánélezését illetékes szakműhelyben lehet
elvégeztetni. Ne kísérelje meg maga elvégezni a fűrész-
lánc élezését, ha nem rendelkezik megfelelő szerszám-
mal és szükséges tapasztalattal.
VIGYÁZAT
A lánc élezéséhez olyan speciális szerszámok szüksé-
gesek, amelyek biztosítják, hogy a vágószerszámok a
megfelelő szögben és a megfelelő mélységben legye-
nek élezve.
Élezés után valamennyi vágó-láncszemnek azonos
szélességűnek és hosszúságúnak kell lennie.
Megjegyzések:
Az éles fűrészlánc optimális vágási teljesítményt biztosít.
Könnyedén átrágja magát a fán, és nagy, hosszú faforgá-
csot hagy maga után.
A fűrészlánc akkor tompa, ha a vágóeszközt át kell tolni a
fán, és a faforgács nagyon kicsi. Nagyon tompa fűrészlánc
esetén egyáltalán nem keletkezik forgács, csak fapor.
13.2.5.1
A fűrészláncokhoz csak speciális reszelőket használ-
jon!
Az egyéb reszelők rossz alakúak és csiszolatúak. A re-
szelő átmérőjét a láncosztásnak megfelelően válassza ki.
A láncszemek élezésekor feltétlenül vegye figyelembe az
alábbi szögeket.

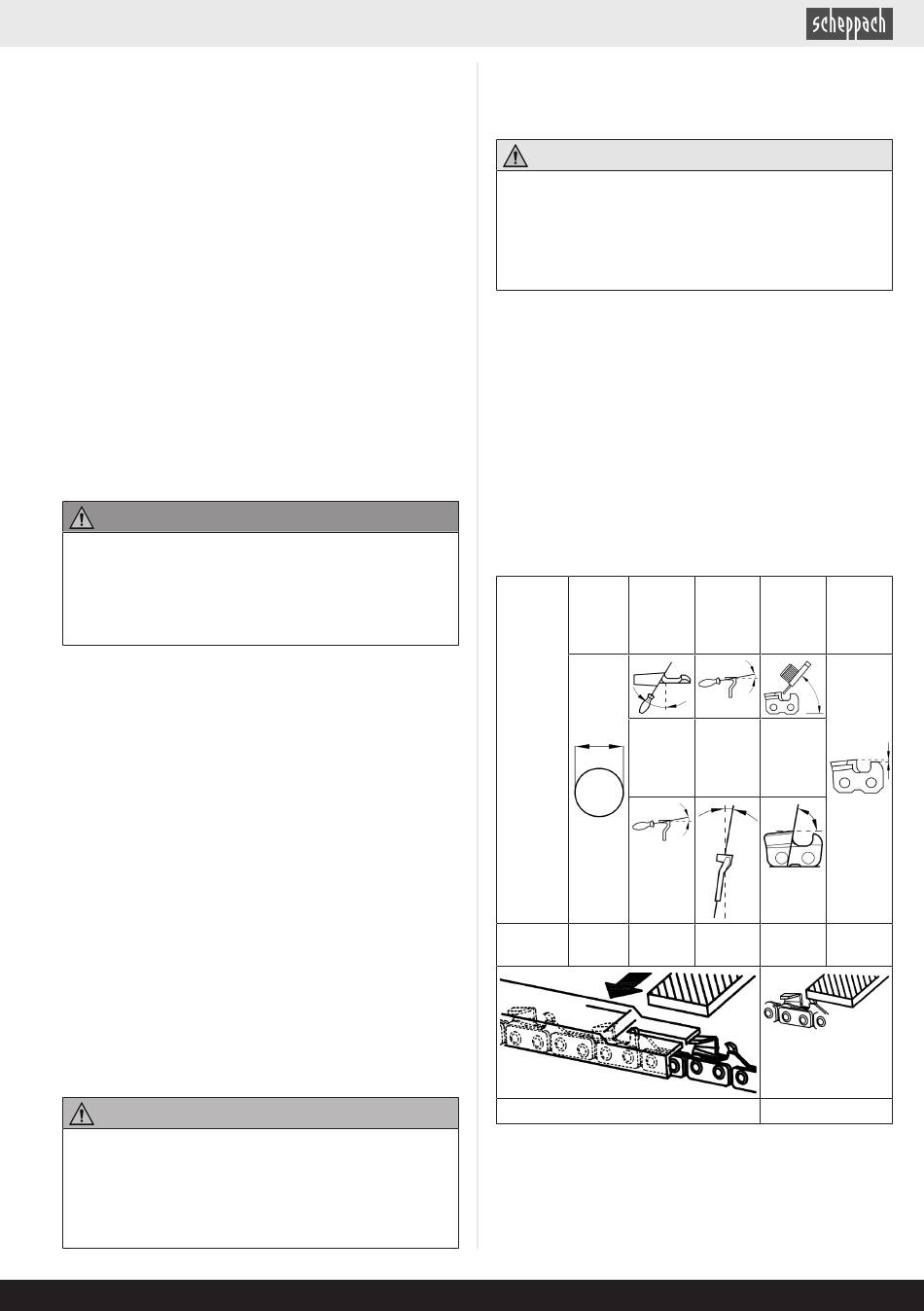

Fűrész-
lánc típu-
sa
21PBX
Emellett a szöget minden egyes láncszemnél meg kell
tartani.
Ha egyenetlenek a szögek, a fűrészlánc (17) szabálytala-
nul fut, gyorsan elhasználódik és idő előtt tönkremegy.
Mivel ezek a követelmények csak megfelelő és rendsze-
res gyakorlással teljesíthetők:
www.scheppach.com
Útmutató a láncfűrész élezéséhez
Kés át-
Felső
Alsó
mérője
szög
szög
Befogás
Befogás
forgás-
dő-
szöge
lésszö-
ge
kb. 4,8
30°
10°
mm
Mélységütköző
Felső
Normál
dő-
mélység
lésszög
(55°)
Oldalsó
szög
85°
0,64
mm
Reszelő
HU | 189
