4.3 Messungen konfigurieren und analysieren

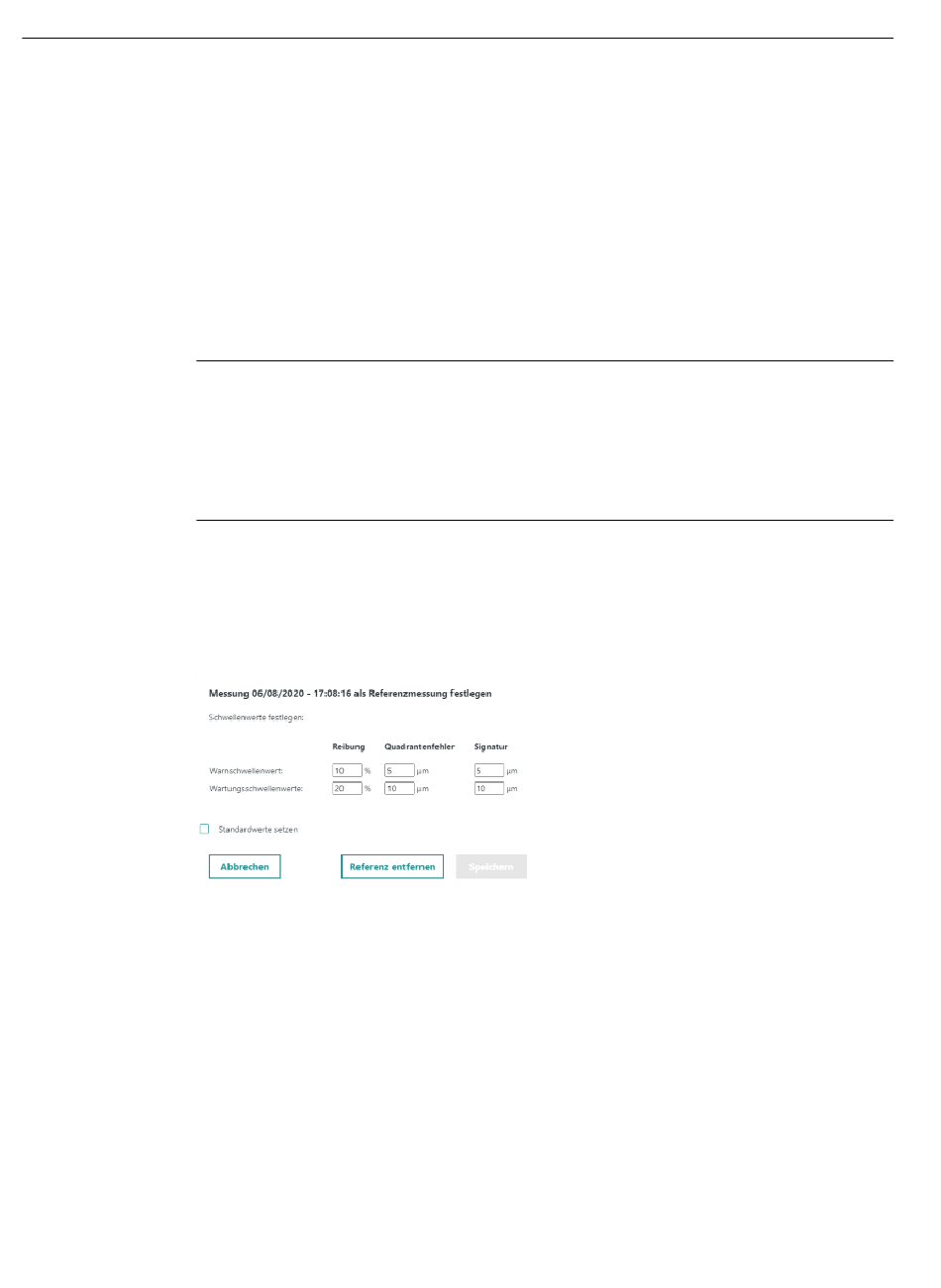

4. Geben Sie die gewünschten Schwellenwerte ein für folgende Kennwerte:
– Gleichlauf
– Steifigkeit
– Reibung
– Umkehrspiel
– Quadrantenfehler
– Signatur
– Frequenzantwort
Hinweis
Schwellenwerte für Gleichlauf, Quadrantenfehler und Signatur
Die Schwellenwerte für Gleichlauf, Quadrantenfehler und Signatur sind absolute Werte für
die Abweichung.
Beispiel: Wenn der Schwellenwert für Quadrantenfehler auf 50 µm festgelegt ist, und der
gemessene Wert 53 µm beträgt, ist der Schwellenwert überschritten.
- ODER -
Aktivieren Sie das Kontrollkästchen "Standardwerte setzen", wenn Sie Standardschwellwerte
verwenden wollen.
5. Um die Werte als Referenz zu speichern, klicken Sie auf die Schaltfläche "Speichern".
- ODER -
Um den Vorgang abzubrechen, klicken Sie auf die Schaltflächen "Abbrechen".
Referenz entfernen
1. Öffnen Sie auf der Seite "Messung konfigurieren" das Register "Messergebnisse".
2. Öffnen Sie die Referenzmessung. Die Referenzmessung wird immer an oberster Stelle
angezeigt und farblich hervorgehoben.
3. Klicken Sie auf die Schaltfläche "Referenz entfernen".
