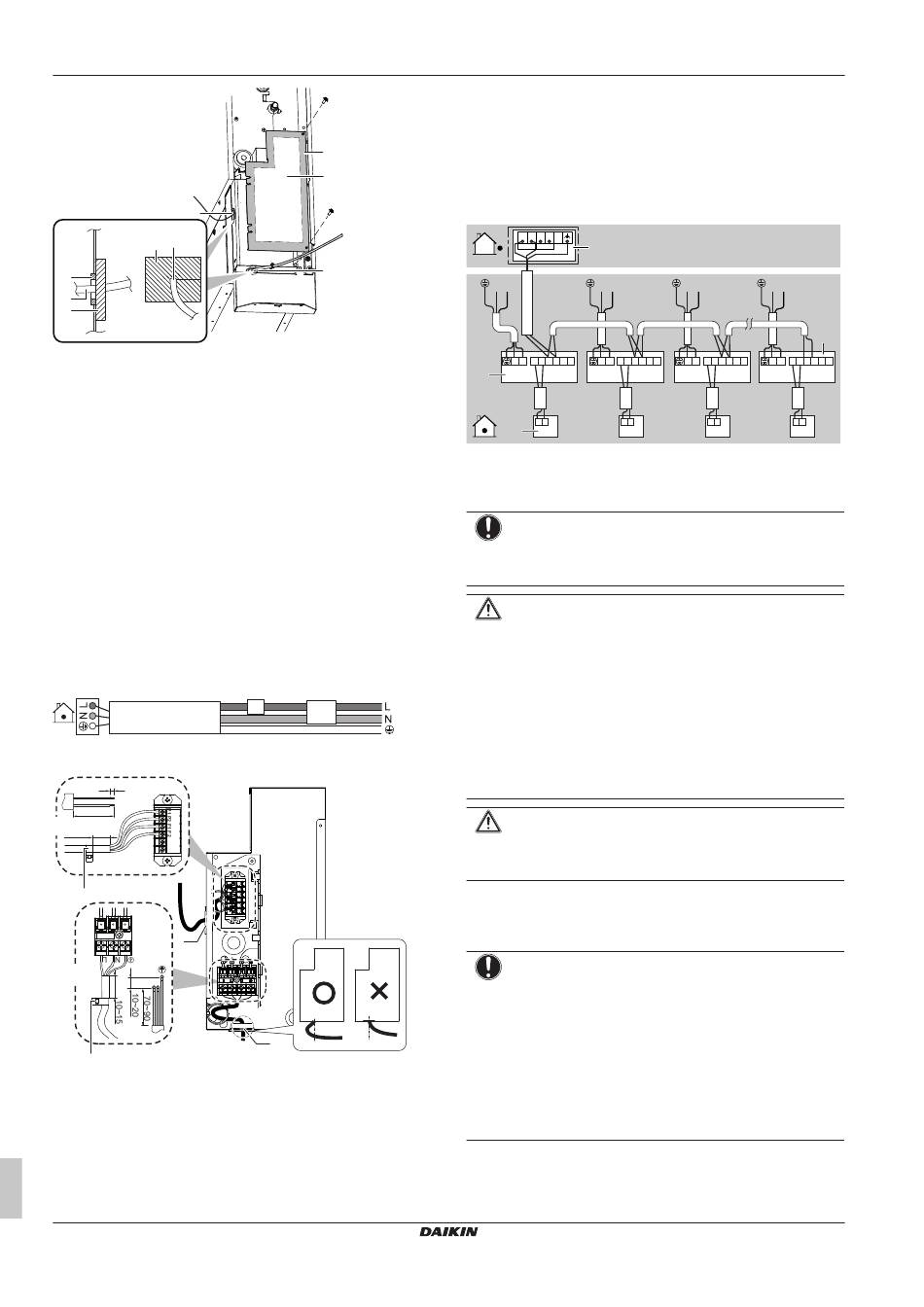

15 Inbetriebnahme
c
g f
A B
e
f
g
A Innerhalb des Geräts
B Außerhalb des Geräts
a Wartungsblende
b Schaltplan
c Anschluss des Verbindungskabels und des Kabels zur
Benutzerschnittstelle
d Stromversorgung anschließen
e Kabelöffnung
f Draht
g Dichtungsmaterial (Zubehör)
2 Kabel der Benutzerschnittstelle: Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen (Symbole
P1, P2).
3 Verbindungskabel: Das Kabel durch den Rahmen führen und
an die Klemmleiste anschließen (darauf achten, dass die
Symbole F1, F2 mit den Symbolen auf der Außeneinheit
übereinstimmen).
4 Stromversorgungskabel: Das Kabel durch den Rahmen
führen und an der Klemmleiste anschließen (L, N, Erde).
5 Kunststoffklemme für Kabelbinder: Die Kabelbinder durch
die Kunststoffklemmen ziehen und befestigen, um die Kabel zu
fixieren.
a Hauptschalter
b Fehlerstrom-Schutzschalter
7
70~90
b
10~15
d
a
c
d
a Kabelöffnung
b Verbindungs- und Benutzerschnittstellenkabel
c Verkabelung der Stromversorgung
d Großer Kabelbinder (Zubehör)
X Nicht zulässig
O Zulässig
Installations- und Betriebsanleitung
22
a
b
d
a
b
a
6 Die Kabel mit Dichtungsmaterial (Zubehör) umwickeln, um zu
verhindern, dass von außen Wasser in die Einheit eindringen
kann. Alle Zwischenräume dicht machen, damit keine Kleintiere
ins System gelangen können.
7 Die Wartungsblende wieder anbringen.
Beispiel für ein komplettes System
1 Benutzerschnittstelle regelt 1 Inneneinheit.
a
TO IN/D TO OUT/D
N L N L
N L N L
P P F F T T P P F F
1 2 1 2 1 2 1 2 1
b
P P P P
1 2 1 2
c
a Außeneinheit
b Inneneinheit
c Benutzerschnittstelle
d Die am weitesten entfernt nachgeschaltete Inneneinheit
HINWEIS
Informationen hinsichtlich
Gruppenregelung und damit verbundenen Begrenzungen
finden Sie im Handbuch zur Außeneinheit.
VORSICHT
▪ Jede Inneneinheit
Benutzerschnittstelle
Benutzerschnittstelle
Sicherheitssystem
werden. Im technischen Datenblatt zum Fernregler
finden Sie Informationen zur Kompatibilität (z. B.
BRC1H52/82*).
▪ Die Benutzerschnittstelle muss immer im selben Raum
sein wie die Inneneinheit. Weitere Informationen finden
Sie in der Installations- und Betriebsanleitung der
Benutzerschnittstelle.
VORSICHT
Für den Fall, dass ein abgeschirmter Draht verwendet
wird, die Abschirmung nur auf Seite der Außeneinheit
anschließen.
15 Inbetriebnahme
HINWEIS
Allgemeine Checkliste für die Inbetriebnahme. Neben
den Anweisungen zur Inbetriebnahme in diesem Kapitel ist
auch eine allgemeine Checkliste für die Inbetriebnahme im
Daikin Business Portal
erforderlich).
Die allgemeine Checkliste für die Inbetriebnahme soll die
Anweisungen in diesem Kapitel ergänzen und kann als
Richtlinie und Vorlage für die Berichterstellung während
der Inbetriebnahme und Übergabe an den Benutzer
verwendet werden.
N L N L
N L N L
T T P P F F T T P P F F
2 1 2 1 2 1 2 1 2 1 2 1 2
P P P P
1 2 1 2
der Benutzung einer
muss mit einer separaten
verbunden werden.
kann nur ein mit dem
kompatibler Fernregler benutzt
verfügbar (Authentifizierung
FXNA-A
VRV System-Klimagerät
3P599562-2D – 2024.09
d
T T
1 2
