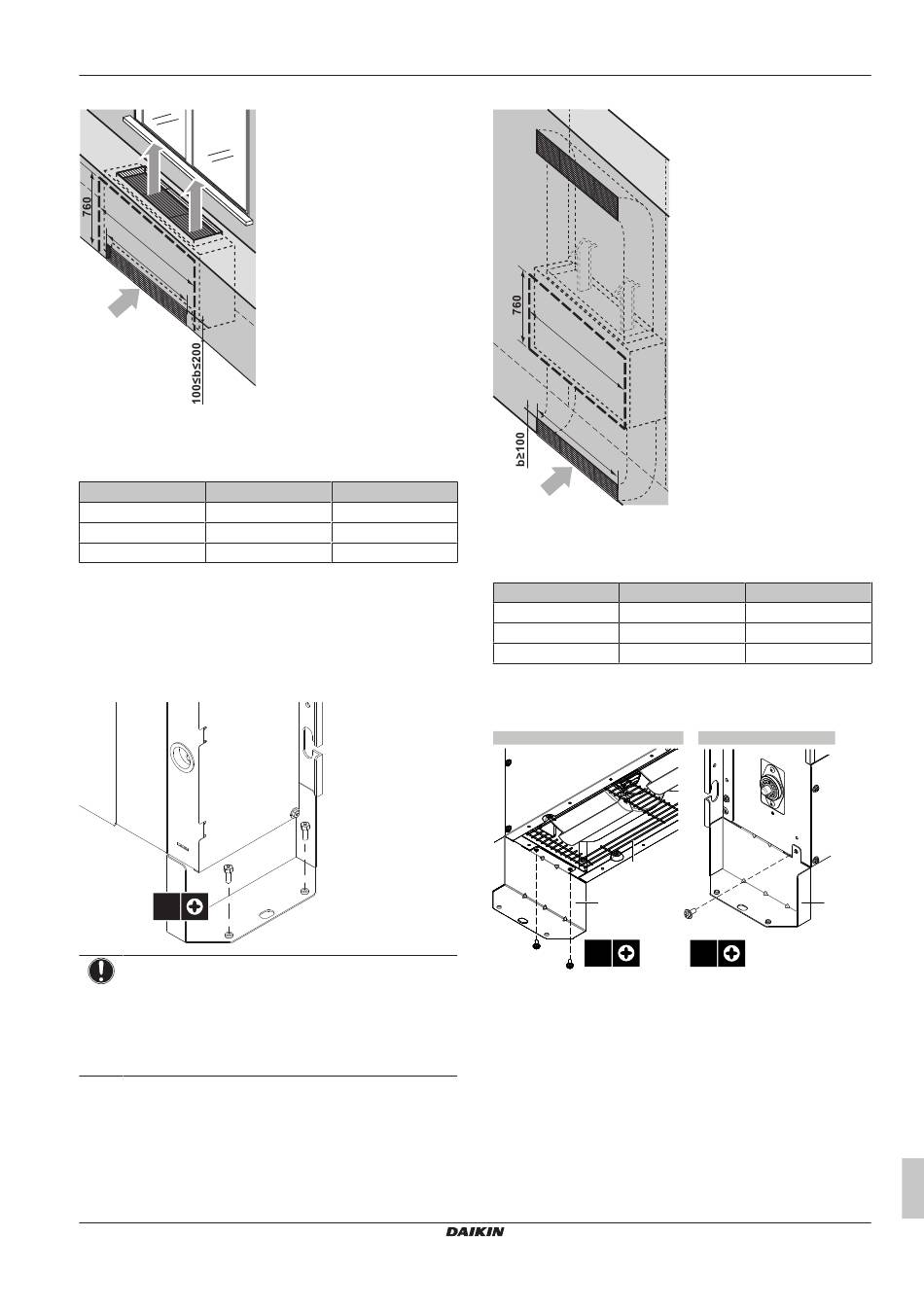

Standgerät-Installation
a
a
A
B
c
A
Breite des Wartungsbereichs
B
Breite des Lufteinlassgitters
a
Luftauslass-Richtung
b
Höhe des Lufteinlassgitters
c
Lufteinlass-Richtung
Klasse
A (mm)
20, 25, 32
1350
40, 50
1550
63
1750
▪ Die Einheit befestigen. Mit den Nivellierschrauben (Zubehör)
dafür sorgen, dass die Einheit waagerecht ausgerichtet ist. Ist der
Boden zu uneben oder zu geneigt, dann setzen Sie die Einheit auf
einen flachen und waagerechten Sockel. Falls die Einheit umfallen
könnte, befestigen Sie diese an der Wand, indem Sie die
werksseitig vorgesehenen Öffnungen dazu benutzen. Oder - wenn
die Einheit am Boden verankert werden soll - verwenden Sie
Bodenbefestiger (bauseitig zu liefern).
2×
HINWEIS
Die Einheit NICHT geneigt installieren. Mögliche Folge:
Wenn
die
Einheit
Kondenswassers geneigt ist (falls die Abflussrohrseite
höher
ist),
kann
es
Schwimmerschalters
kommen.
FXNA-A
VRV System-Klimagerät
3P599562-2D – 2024.09
B (mm)
660
860
1060
gegen
die
Fließrichtung
zu
Funktionsstörungen
und
zu
einem
Wasseraustritt
Installation mit Wandmontage
a
A
B
c
A
Breite des Wartungsbereichs
B
Breite des Lufteinlassgitters
a
Luftauslass-Richtung
b
Höhe des Lufteinlassgitters
c
Lufteinlass-Richtung
Klasse
20, 25, 32
40, 50
63
Beine entfernen
Falls es erforderlich ist, die Beine zu entfernen, gehen Sie wie folgt
vor:
A
b
2×
A
Ansicht von unten
B
Seitenansicht
des
a
Schutzgitter
b
Bein
des
1 Bei Ansaugen von unten den Luftfilter entfernen.
2 Die 4 Schrauben entfernen (2 auf jeder Seite), welche die
beiden Beine auf der Unterseite der Einheit halten.
3 An der Seite der Einheit 2 Schrauben (1 auf jeder Seite)
entfernen.
4 Bei Ansaugen von unten den Filter wieder anbringen.
5 Bei Ansaugen von vorne an der Seite der Einheit 2 Schrauben
wieder einschrauben.
12 Installation der Einheit
a
A (mm)
B (mm)
1350
660
1550
860
1750
1060
B
a
1×
