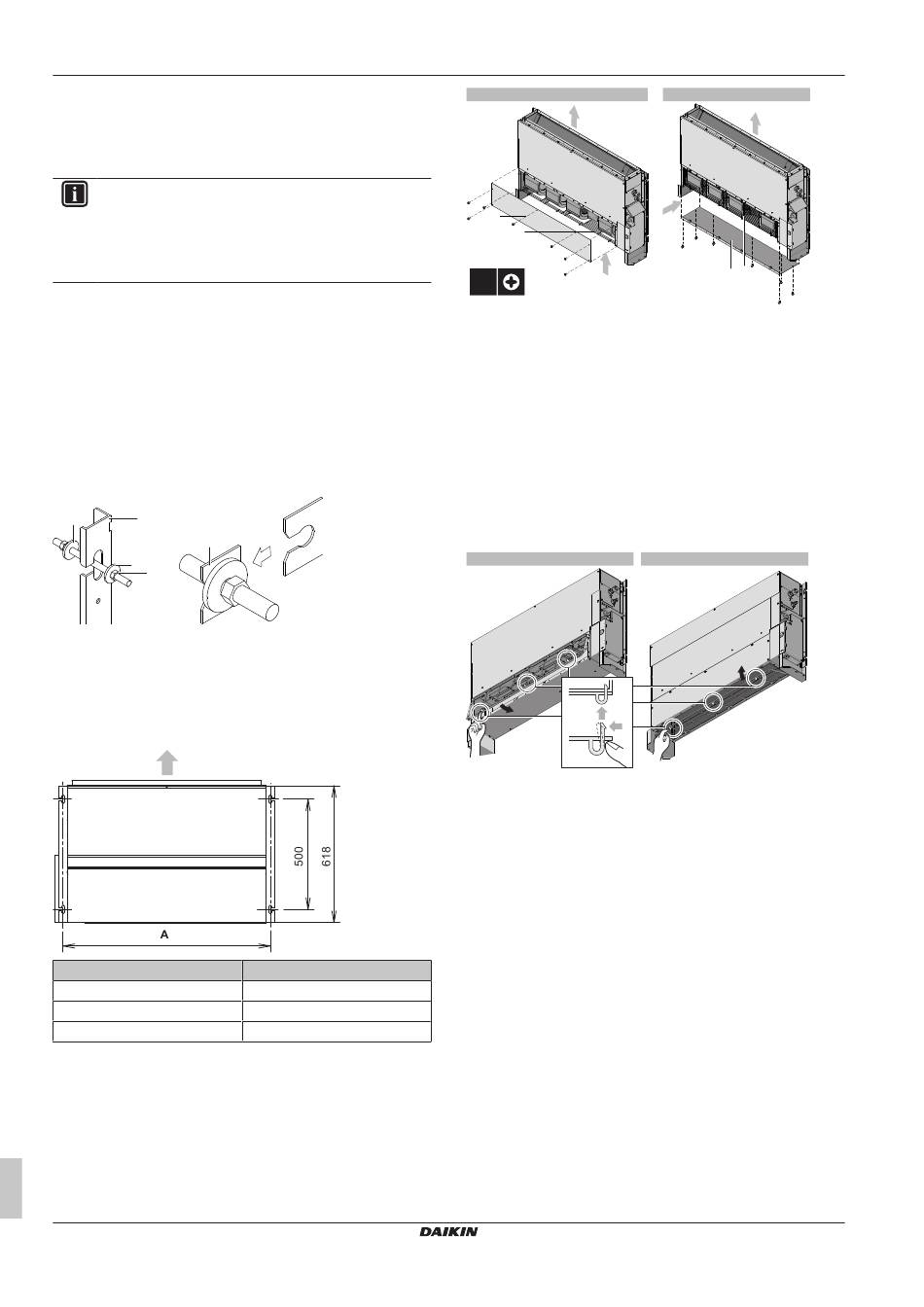

12 Installation der Einheit
12.2 Montieren des Innengeräts
12.2.1 Richtlinien zur Installation der
Inneneinheit
INFORMATION
Optionale Einrichtungen. Lesen Sie vor der Installation
einer optionalen
Installationsanleitung. Abhängig von den Bedingungen vor
Ort ist es möglicherweise einfacher, erst die optionale
Einrichtung zu installieren.
▪ Externer statischer Druck. Orientieren Sie sich an den Angaben
in der technischen Dokumentation, um sicherzustellen, dass der
externe statische Druck der Einheit nicht überschritten wird.
▪ Wand- oder Bodenstärke. Prüfen Sie, ob die Wand oder der
Boden tragfähig genug sind, um das Gewischt der Einheit zu
tragen. Ist dies nicht sichergestellt, verstärken Sie erst die Wand
oder den Boden, bevor Sie die Einheit installieren.
▪ Tragbolzen. Verwenden Sie W3/8 M10 Tragbolzen für die
Installation. Befestigen Sie den Aufhängebügel am Tragbolzen.
Befestigen Sie ihn sicher mit Hilfe einer Mutter und einer
Unterlegscheibe an der
Aufhängebügels.
A B
b
a
d
a
c
A Befestigung der Aufhängung
B Befestigung der Unterlegscheibe
a Unterlegscheibe (Zubehör)
b Aufhängebügel
c1 Mutter (bauseitig zu liefern)
c2 Doppelmutter (bauseitig zu liefern)
d Unterlegscheiben-Befestigungsplatte (Zubehör)
▪ Tragbolzen-Abstand bei Wandmontage:
Klasse
20, 25, 32
40, 50
63
▪ Auswecheln von Saughaube und Luftfilter (Zubehör)
1 Bei Ansaugen von vorne das Schutzgitter und die Saughaube
von der Frontseite abnehmen.
Installations- und Betriebsanleitung
16
Einrichtung die zugehörige
oberen und unteren Seite
A (mm)
740
940
1140
A
c
a
b
7×
A Die Saughaube abnehmen
B Die Saughaube wieder anbringen
a Saughaube
b Schutzgitter
c Lufteinlass
d Luftauslass
2 Auf der dem Elektroschaltkasten gegenüber liegenden Seite ein
Bein entfernen.
3 An der Unterseite die entfernte Saughaube wieder anbringen.
4 Auf der Frontseite das Schutzgitter anbringen.
des
5 Das Bein wieder anbringen, falls erforderlich.
6 Den Luftfilter (Zubehör) anbringen, indem Sie die Haken nach
unten drücken (2 Haken bei Klasse 20, 25, 32, 3 Haken bei
Klasse 40, 50, 63).
A
b
A Ansaugen von vorne
B Ansaugen unten
a Haupteinheit
b Filter
Installationsoptionen
Für dieser Einheit gibt es 2 Optionen in Bezug auf die Installation:
Standgerät oder Wandmontage.
B
c
d
d a b
B
a
2
1
