52 PositionMaster EDP300 DIGITALER STELLUNGSREGLER | OI/EDP300-DE REV. G
... 12 Bedienung
... Selbstabgleich starten
Hinweis
Der „Abgleichmodus" kann in der Konfigurationsebene unter
dem Punkt „... / Easy Setup / Abgleichmodus" voreingestellt
werden.

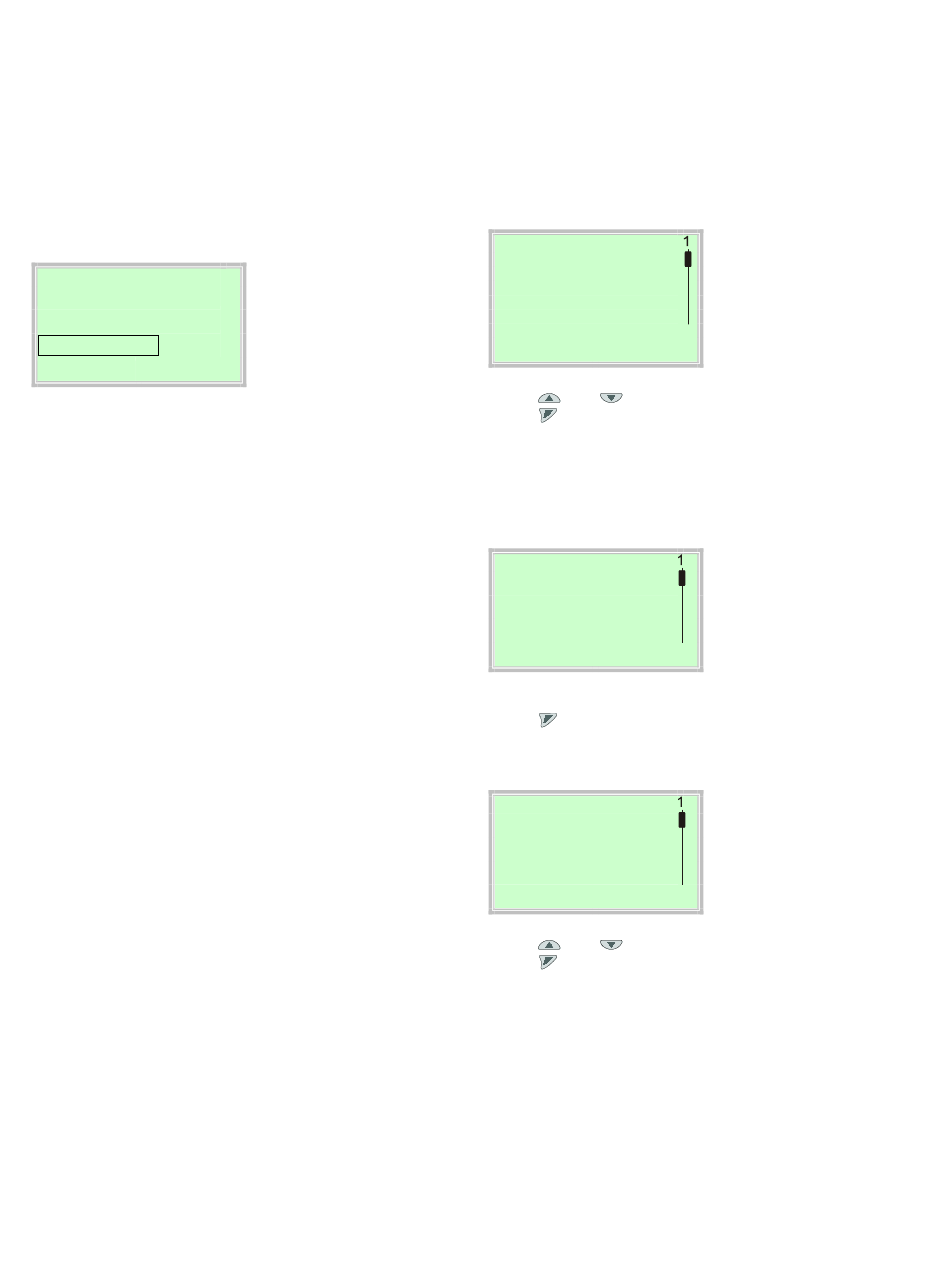

Selbstabgleich
Voll Selbstabgleich
Exhaust
Abbruch
Der Fortschritt des Selbstabgleichs wird als Bargraph dargestellt
und kann ggf. mit „Abbruch" beendet werden. Nach
erfolgreichem Selbstabgleich erscheint kurz in der Anzeige:
„Ende Selbstabgl.", Anschließend wechselt das Gerät
selbstständig zur Prozessanzeige.
Hinweis
Der Selbstabgleich führt nicht immer zum optimalen
Regelergebnis.
Beim Starten des Selbstabgleichs über Kurztasten wird die
Ventilposition automatisch bestimmt.
Wechsel in die Konfigurationsebene
(Parametrierung)
In der Konfigurationsebene können die Geräteparameter
angezeigt und geändert werden.
Betriebsart
Selbstabgleich
O Adaptiv
O Regeln
O Sollwert Manuell
O Sensor Manuell
Konfiguration
Zurück
5. Mit oder die Betriebsart „Konfiguration" auswählen.
6. Mit die Auswahl bestätigen.
Auswahl und Ändern von Parametern
Tabellarische Eingabe
Bei der tabellarischen Eingabe wird aus einer Liste von
Parameterwerten ein Wert ausgewählt.
Menü Name
Parameter Name
Aktueller Wert
Weiter Bearb.
1. Den einzustellenden Parameter im Menü auswählen.
2. Mit die Liste der verfügbaren Parameterwerte aufrufen.
Der aktuell eingestellte Parameterwert wird hervorgehoben
dargestellt.
Parameter Name
Parameter 1
Parameter 2
Parameter 3
Abbrechen
3. Mit oder den gewünschten Wert auswählen.
4. Mit die Auswahl bestätigen.
Die Auswahl eines Parameterwertes ist abgeschlossen.
OK
OK
