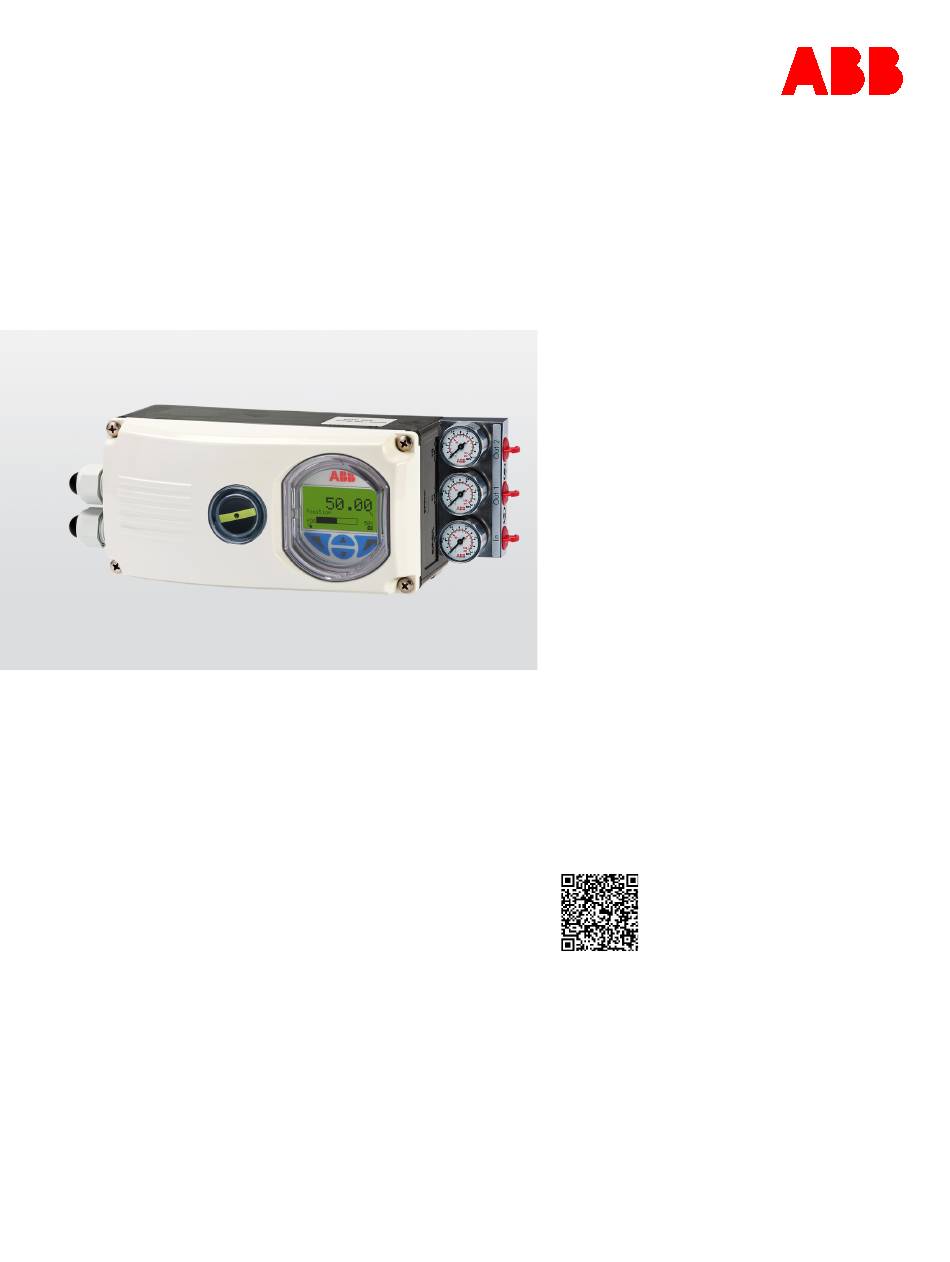

A BB MEA SU RE ME NT & A NA L YT I C S | I N BE T RI EBN A H ME A N LEI TU N G | C I / ED P3 0 0- D E RE V . G
PositionMaster EDP300
Digitaler Stellungsregler
—
Einführung
EDP300
Der PositionMaster EDP300 hat eine kompakte
Bauform, ist modular aufgebaut und bietet ein
hervorragendes Preis-Leistungs-Verhältnis. Die
Anpassung an das Stellgerät und die Ermittlung
der Regelparameter erfolgen vollautomatisch, so
dass eine größtmögliche Zeitersparnis und ein
optimales Regelverhalten erzielt werden.
Aufgrund seiner Eigenschaften eignet sich der
Stellregler selbst für die anspruchsvollsten
Betriebsbedingungen.
Digitaler Stellungsregler zum
Positionieren von pneumatisch
gesteuerten Stellgliedern.
Weitere Informationen
Zusätzliche Dokumentation zum PositionMaster
EDP300 steht kostenlos unter
www.abb.de/stellungsregler zum Download zur
Verfügung.
Alternativ einfach diesen Code scannen:

Werbung

loading

Verwandte Anleitungen für ABB PositionMaster EDP300

Inhaltszusammenfassung für ABB PositionMaster EDP300

  • Seite 1 Positionieren von pneumatisch gesteuerten Stellgliedern. — Einführung Weitere Informationen EDP300 Der PositionMaster EDP300 hat eine kompakte Zusätzliche Dokumentation zum PositionMaster Bauform, ist modular aufgebaut und bietet ein EDP300 steht kostenlos unter hervorragendes Preis-Leistungs-Verhältnis. Die www.abb.de/stellungsregler zum Download zur Anpassung an das Stellgerät und die Ermittlung Verfügung.
