PositionMaster EDP300 DIGITALER STELLUNGSREGLER | OI/EDP300-DE REV. G

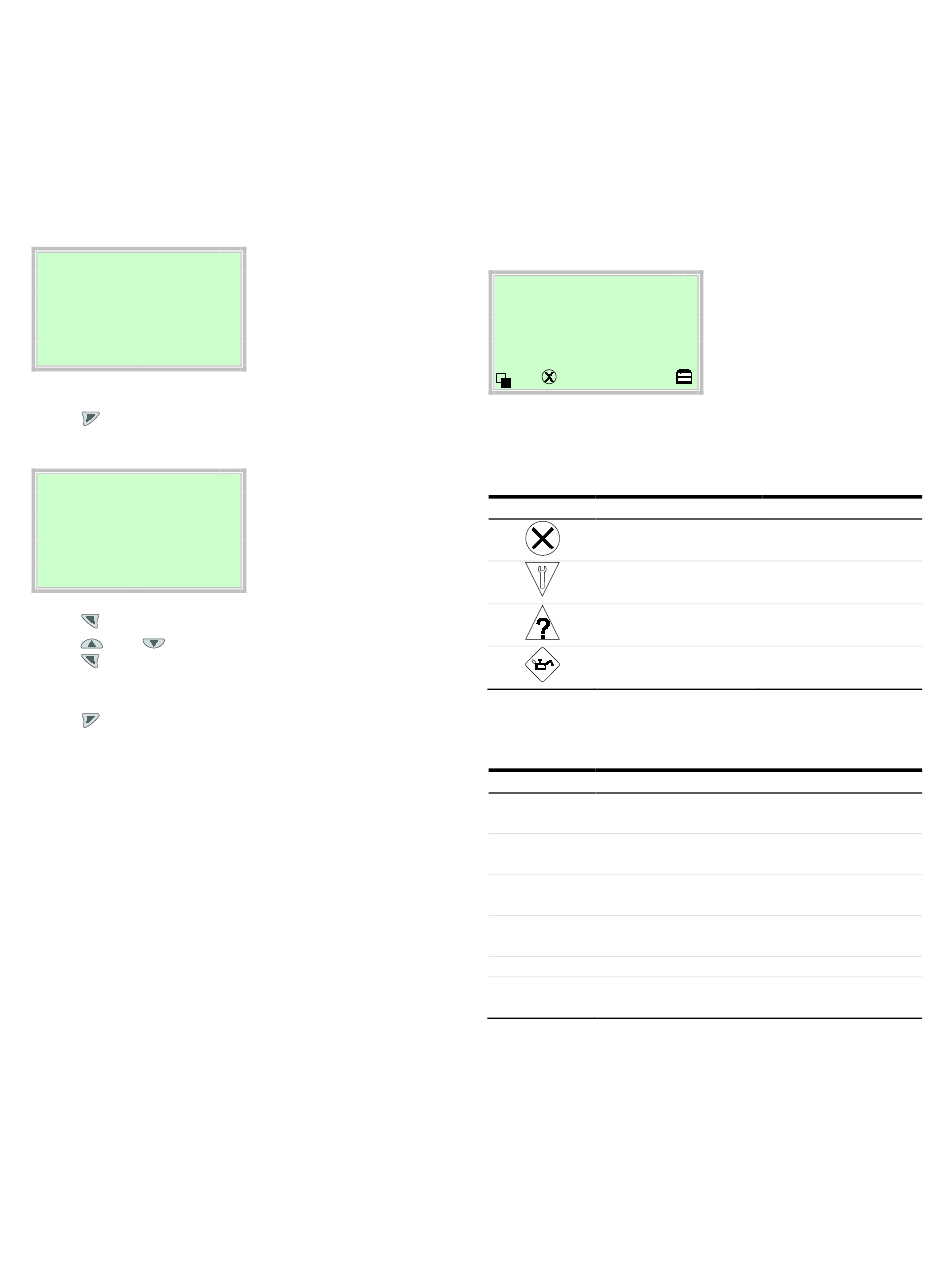

Numerische Eingabe
Bei der numerischen Eingabe wird ein Wert durch Eingabe der
einzelnen Dezimalstellen eingestellt.
Menü Name
Parameter Name
12.3456 [Unit]
Weiter Bearb.
1. Den einzustellenden Parameter im Menü auswählen.
2. Mit den Parameter zur Bearbeitung aufrufen. Die aktuell
ausgewählte Stelle wird hervorgehoben dargestellt.
Parameter Name
12.3456 [Einheit]
Weiter
3. Mit die zu ändernde Dezimalstelle auswählen.
4. Mit oder den gewünschten Wert einstellen.
5. Mit die nächste Dezimalstelle auswählen.
6. Gegebenenfalls weitere Dezimalstellen gemäß den Schritten
3. bis 4. auswählen und einstellen.
7. Mit die Einstellung bestätigen.
Die Änderung des Parameterwertes ist abgeschlossen.
OK
Fehlermeldungen in der LCD-Anzeige
Im Fehlerfall erscheint unten in der Prozessanzeige eine Meldung
bestehend aus einem Symbol und Text (z. B. Elektronik). Der
angezeigte Text gibt einen Hinweis auf den Bereich, in dem der
Fehler aufgetreten ist.
Prozessanzeige
Electronic
Die Fehlermeldungen sind gemäß der NAMUR-Klassifizierung in
vier Gruppen eingeteilt. Eine Änderung der Gruppenzuordnung
ist nur über ein DTM oder EDD möglich:
Symbol Fehlermeldung
Failure
Fcheck
OOSp
MtReq
Zusätzlich sind die Fehlermeldungen in die folgenden Bereiche
eingeteilt:
Bereich Beschreibung
Actuator Diagnosemeldungen, die das Ventil oder den
pneumatischen Antrieb betreffen.
Operation Diagnosemeldungen, die den Betrieb des Stellungsreglers
beeinträchtigen.
Process Diagnosemeldungen, die sich auf den Prozess beziehen
und Beeinträchtigungen oder Zustände anzeigen.
Sensor Alarme, die auf Probleme der Positionsaufnahme vom
Ventil hinweisen.
Electronic Fehler in der Geräteelektronik werden angezeigt.
Configuration Fehlende oder fehlerhafte Konfiguration des
Stellungsreglers wird erkannt.
Hinweis
Für eine ausführliche Beschreibung der Fehler und Hinweise zur
Fehlerbehebung siehe Diagnose / Fehlermeldungen auf Seite 82.
53
Beschreibung
Fehler
Auf Fehler überprüfen
Außerhalb der Spezifikation
Wartung erforderlich
