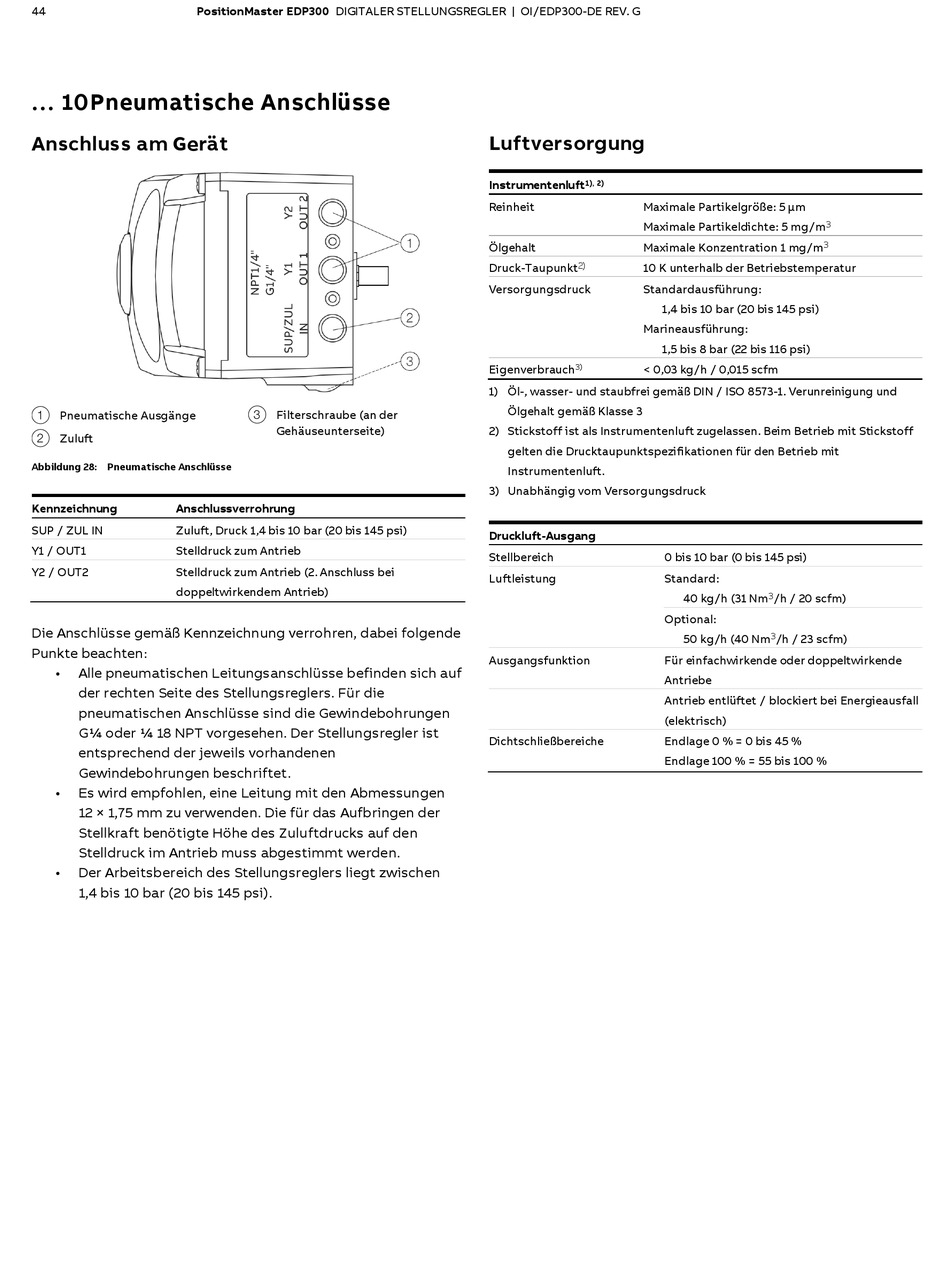

44 PositionMaster EDP300 DIGITALER STELLUNGSREGLER | OI/EDP300-DE REV. G
... 10 Pneumatische Anschlüsse
Anschluss am Gerät
1 Pneumatische Ausgänge
2 Zuluft
Abbildung 28: Pneumatische Anschlüsse
Kennzeichnung Anschlussverrohrung
SUP / ZUL IN Zuluft, Druck 1,4 bis 10 bar (20 bis 145 psi)
Y1 / OUT1 Stelldruck zum Antrieb
Y2 / OUT2 Stelldruck zum Antrieb (2. Anschluss bei
doppeltwirkendem Antrieb)
Die Anschlüsse gemäß Kennzeichnung verrohren, dabei folgende
Punkte beachten:
• Alle pneumatischen Leitungsanschlüsse befinden sich auf
der rechten Seite des Stellungsreglers. Für die
pneumatischen Anschlüsse sind die Gewindebohrungen
G¼ oder ¼ 18 NPT vorgesehen. Der Stellungsregler ist
entsprechend der jeweils vorhandenen
Gewindebohrungen beschriftet.
• Es wird empfohlen, eine Leitung mit den Abmessungen
12 × 1,75 mm zu verwenden. Die für das Aufbringen der
Stellkraft benötigte Höhe des Zuluftdrucks auf den
Stelldruck im Antrieb muss abgestimmt werden.
• Der Arbeitsbereich des Stellungsreglers liegt zwischen
1,4 bis 10 bar (20 bis 145 psi).
3 Filterschraube (an der
Gehäuseunterseite)

Luftversorgung

Instrumentenluft 1), 2)
Reinheit Maximale Partikelgröße: 5 μm
Maximale Partikeldichte: 5 mg/m
Ölgehalt Maximale Konzentration 1 mg/m
2)
Druck-Taupunkt 10 K unterhalb der Betriebstemperatur
Versorgungsdruck Standardausführung:
1,4 bis 10 bar (20 bis 145 psi)
Marineausführung:
1,5 bis 8 bar (22 bis 116 psi)
Eigenverbrauch 3) < 0,03 kg/h / 0,015 scfm
1) Öl-, wasser- und staubfrei gemäß DIN / ISO 8573-1. Verunreinigung und
Ölgehalt gemäß Klasse 3
2) Stickstoff ist als Instrumentenluft zugelassen. Beim Betrieb mit Stickstoff
gelten die Drucktaupunktspezifikationen für den Betrieb mit
Instrumentenluft.
3) Unabhängig vom Versorgungsdruck
Druckluft-Ausgang
Stellbereich 0 bis 10 bar (0 bis 145 psi)
Luftleistung Standard:
Optional:
Ausgangsfunktion Für einfachwirkende oder doppeltwirkende
Antriebe
Antrieb entlüftet / blockiert bei Energieausfall
(elektrisch)
Dichtschließbereiche Endlage 0 % = 0 bis 45 %
Endlage 100 % = 55 bis 100 %
3
3
3
40 kg/h (31 Nm /h / 20 scfm)
3
50 kg/h (40 Nm /h / 23 scfm)
