40 PositionMaster EDP300 DIGITALER STELLUNGSREGLER | OI/EDP300-DE REV. G
... 9 Elektrische Anschlüsse
Anschluss am Gerät - EDP300 Control Unit mit EDP300 Remote Sensor
Gehäuse 1 (EDP300 Control Unit)
1 Klemmen EDP300 Remote Sensor
2 Klemmensatz für die digitale Rückmeldung
3 EMV-Kabelverschraubung

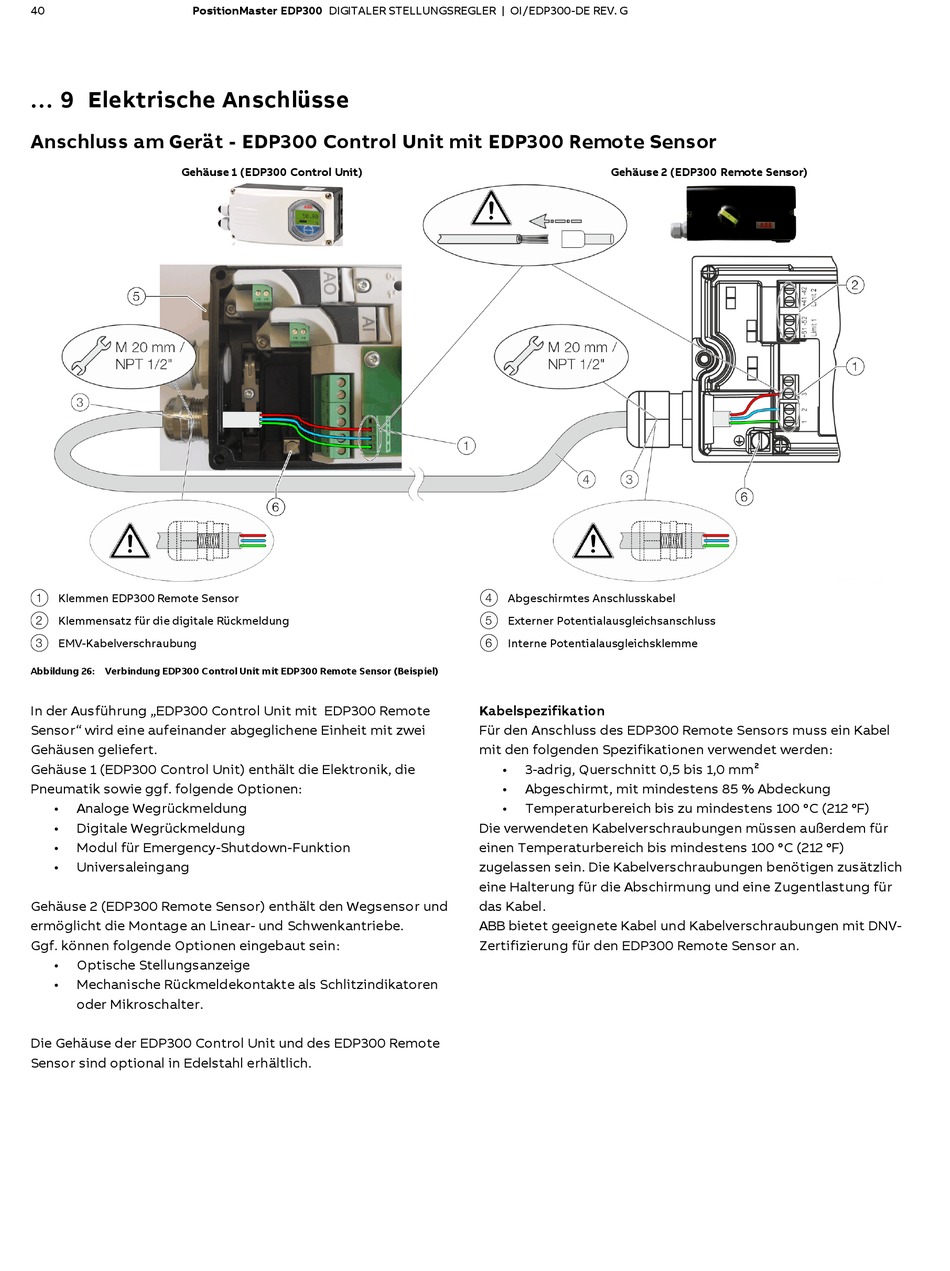

Abbildung 26: Verbindung EDP300 Control Unit mit EDP300 Remote Sensor (Beispiel)
In der Ausführung „EDP300 Control Unit mit EDP300 Remote
Sensor" wird eine aufeinander abgeglichene Einheit mit zwei
Gehäusen geliefert.
Gehäuse 1 (EDP300 Control Unit) enthält die Elektronik, die
Pneumatik sowie ggf. folgende Optionen:
• Analoge Wegrückmeldung
• Digitale Wegrückmeldung
• Modul für Emergency-Shutdown-Funktion
• Universaleingang
Gehäuse 2 (EDP300 Remote Sensor) enthält den Wegsensor und
ermöglicht die Montage an Linear- und Schwenkantriebe.
Ggf. können folgende Optionen eingebaut sein:
• Optische Stellungsanzeige
• Mechanische Rückmeldekontakte als Schlitzindikatoren
oder Mikroschalter.
Die Gehäuse der EDP300 Control Unit und des EDP300 Remote
Sensor sind optional in Edelstahl erhältlich.
Gehäuse 2 (EDP300 Remote Sensor)
4 Abgeschirmtes Anschlusskabel
5 Externer Potentialausgleichsanschluss
6 Interne Potentialausgleichsklemme
Kabelspezifikation
Für den Anschluss des EDP300 Remote Sensors muss ein Kabel
mit den folgenden Spezifikationen verwendet werden:
• 3-adrig, Querschnitt 0,5 bis 1,0 mm²
• Abgeschirmt, mit mindestens 85 % Abdeckung
• Temperaturbereich bis zu mindestens 100 °C (212 °F)
Die verwendeten Kabelverschraubungen müssen außerdem für
einen Temperaturbereich bis mindestens 100 °C (212 °F)
zugelassen sein. Die Kabelverschraubungen benötigen zusätzlich
eine Halterung für die Abschirmung und eine Zugentlastung für
das Kabel.
ABB bietet geeignete Kabel und Kabelverschraubungen mit DNV-
Zertifizierung für den EDP300 Remote Sensor an.
