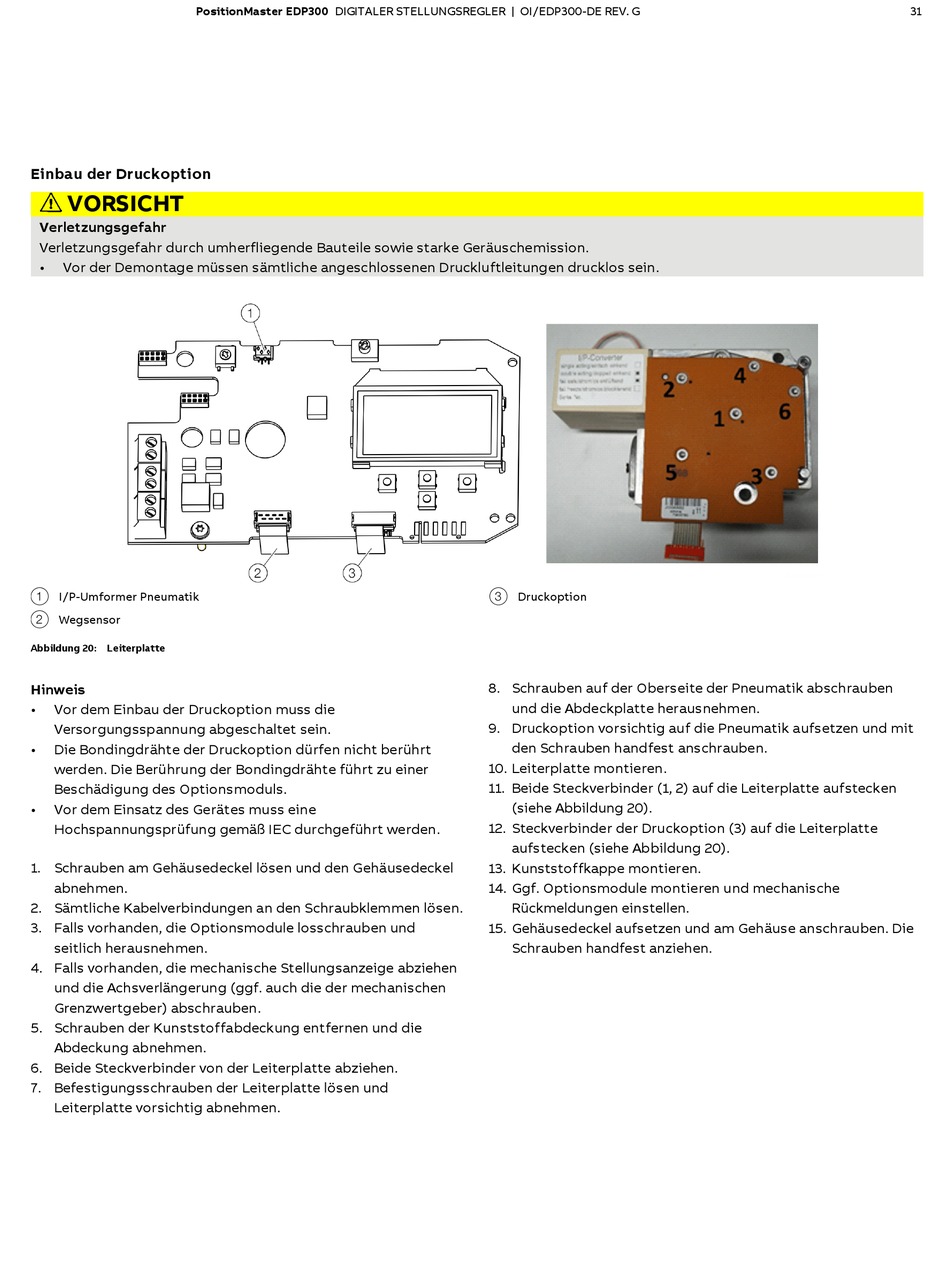

ABB PositionMaster EDP300 Betriebsanleitung Seite 31

PositionMaster EDP300 DIGITALER STELLUNGSREGLER | OI/EDP300-DE REV. G
Einbau der Druckoption
VORSICHT
Verletzungsgefahr
Verletzungsgefahr durch umherfliegende Bauteile sowie starke Geräuschemission.
• Vor der Demontage müssen sämtliche angeschlossenen Druckluftleitungen drucklos sein.
1 I/P-Umformer Pneumatik
2 Wegsensor
Abbildung 20: Leiterplatte
Hinweis
• Vor dem Einbau der Druckoption muss die
Versorgungsspannung abgeschaltet sein.
• Die Bondingdrähte der Druckoption dürfen nicht berührt
werden. Die Berührung der Bondingdrähte führt zu einer
Beschädigung des Optionsmoduls.
• Vor dem Einsatz des Gerätes muss eine
Hochspannungsprüfung gemäß IEC durchgeführt werden.
1. Schrauben am Gehäusedeckel lösen und den Gehäusedeckel
abnehmen.
2. Sämtliche Kabelverbindungen an den Schraubklemmen lösen.
3. Falls vorhanden, die Optionsmodule losschrauben und
seitlich herausnehmen.
4. Falls vorhanden, die mechanische Stellungsanzeige abziehen
und die Achsverlängerung (ggf. auch die der mechanischen
Grenzwertgeber) abschrauben.
5. Schrauben der Kunststoffabdeckung entfernen und die
Abdeckung abnehmen.
6. Beide Steckverbinder von der Leiterplatte abziehen.
7. Befestigungsschrauben der Leiterplatte lösen und
Leiterplatte vorsichtig abnehmen.
3 Druckoption
8. Schrauben auf der Oberseite der Pneumatik abschrauben
und die Abdeckplatte herausnehmen.
9. Druckoption vorsichtig auf die Pneumatik aufsetzen und mit
den Schrauben handfest anschrauben.
10. Leiterplatte montieren.
11. Beide Steckverbinder (1, 2) auf die Leiterplatte aufstecken
(siehe Abbildung 20).
12. Steckverbinder der Druckoption (3) auf die Leiterplatte
aufstecken (siehe Abbildung 20).
13. Kunststoffkappe montieren.
14. Ggf. Optionsmodule montieren und mechanische
Rückmeldungen einstellen.
15. Gehäusedeckel aufsetzen und am Gehäuse anschrauben. Die
Schrauben handfest anziehen.
31
