20 PositionMaster EDP300 DIGITALER STELLUNGSREGLER | OI/EDP300-DE REV. G
5 Aufbau und Funktion

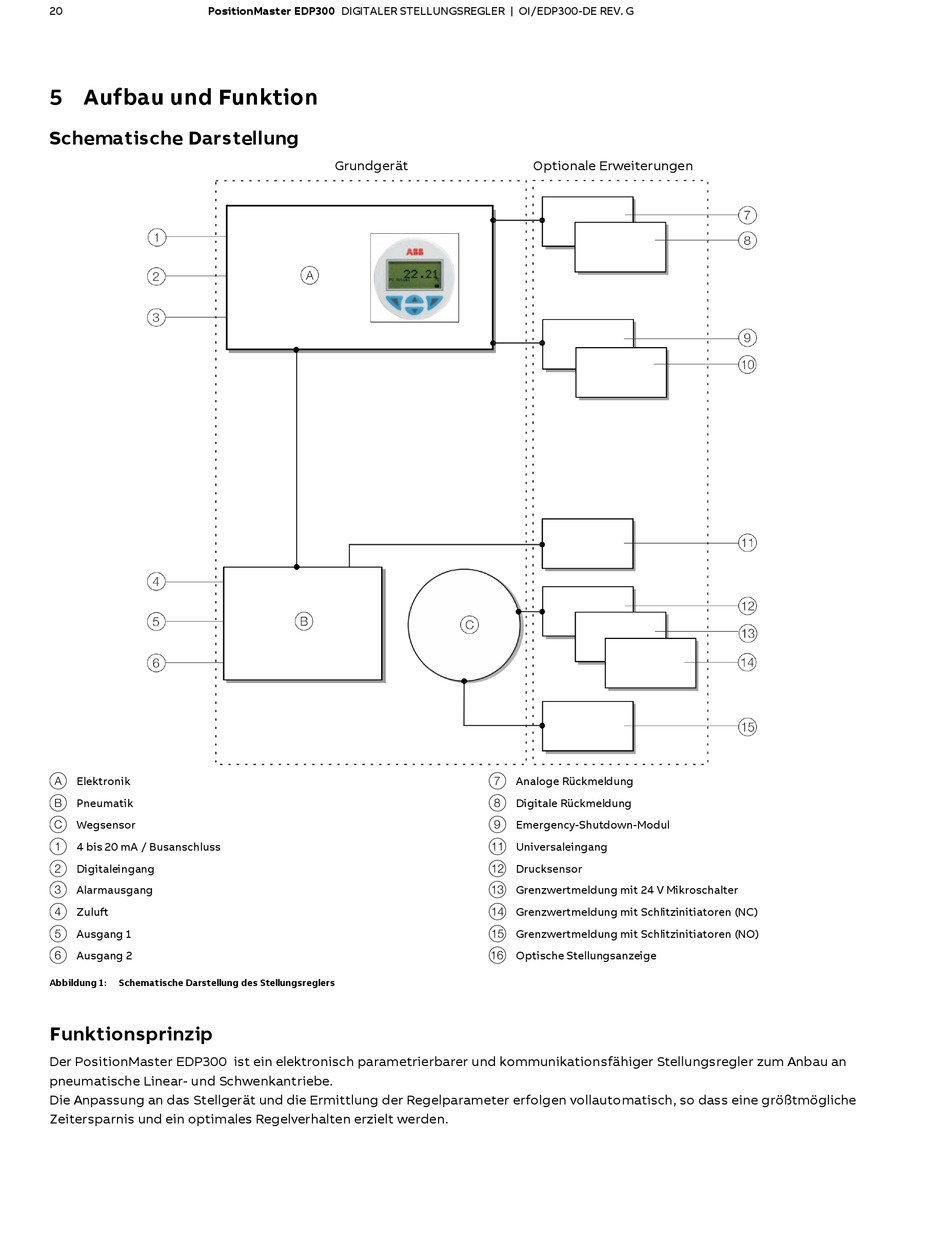

Schematische Darstellung
A Elektronik
B Pneumatik
C Wegsensor
1 4 bis 20 mA / Busanschluss
2 Digitaleingang
3 Alarmausgang
4 Zuluft
5 Ausgang 1
6 Ausgang 2
Abbildung 1: Schematische Darstellung des Stellungsreglers
Funktionsprinzip
Der PositionMaster EDP300 ist ein elektronisch parametrierbarer und kommunikationsfähiger Stellungsregler zum Anbau an
pneumatische Linear- und Schwenkantriebe.
Die Anpassung an das Stellgerät und die Ermittlung der Regelparameter erfolgen vollautomatisch, so dass eine größtmögliche
Zeitersparnis und ein optimales Regelverhalten erzielt werden.
Grundgerät
7 Analoge Rückmeldung
8 Digitale Rückmeldung
9 Emergency-Shutdown-Modul
k Universaleingang
l Drucksensor
m Grenzwertmeldung mit 24 V Mikroschalter
n Grenzwertmeldung mit Schlitzinitiatoren (NC)
o Grenzwertmeldung mit Schlitzinitiatoren (NO)
p Optische Stellungsanzeige
Optionale Erweiterungen
